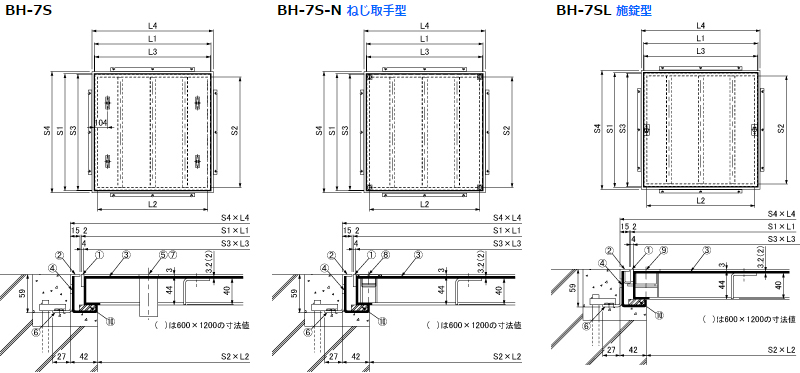

一般型 ステンレス目地 Pタイル貼物用 屋内用（歩行用）
←№65カタログ 9-17ページ
寸法
㎜		 型　式 承 認 図   専用ハンドルなし
    定　価 コード№
700×  700 BH-7S          09442120
800×  800 BH-7S          09442140
900×  900 BH-7S          09442160
1000×1000 BH-7S          09442180
1100×1100 BH-7S          09442210
600×1200 BH-7S          09442280
BH-7S 中サン付          09442290
650×1250 BH-7S          09442300
BH-7S 中サン付          09442310
寸法
㎜		 ねじ取手型 専用ハンドル MF-44 付 専用ハンドルなし 専用ハンドル（オプション）
型　式 承 認 図 定　価 コード№ 定　価 コード№ 型　式 定価／個 コード№
700×  700 BH-7S-N      09404430   09442125 MF-44   02369844
800×  800 BH-7S-N      09404440   09442145
900×  900 BH-7S-N      09404450   09442165
1000×1000 BH-7S-N      09404460   09442185
1100×1100 BH-7S-N      09404470   09442215
600×1200 BH-7S-N      09404480   09442285
BH-7S-N 中サン付      09404485   09442295
650×1250 BH-7S-N      09404490   09442305
BH-7S-N 中サン付      09404495   09442315
寸法
㎜		 施錠型 鍵付 専用ハンドル MF-44 付 専用ハンドルなし 専用ハンドル（オプション）
型　式 承 認 図 定　価 コード№ 定　価 コード№ 型　式 定価／個 コード№
700×  700 BH-7SL      09404030   09445530 MF-44   02369844
800×  800 BH-7SL      09404040   09445540
900×  900 BH-7SL      09404050   09445550
1000×1000 BH-7SL      09404060   09445560
1100×1100 BH-7SL      09404070   09445570
600×1200 BH-7SL      09404080   09445580
BH-7SL中サン付      09404085   09445585
650×1250 BH-7SL      09404090   09445600
BH-7SL中サン付      09404095   09445605
木下地用施工例  BH-7S 900×900
