DKC総合カタログ-最新版

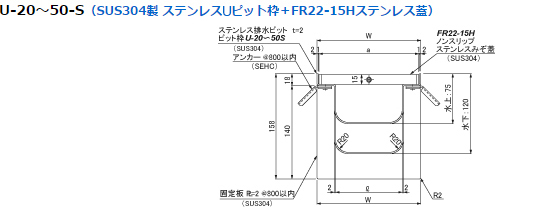

U ピット

←№65カタログ 11-1-6ページ

関連ページ（PDFカタログ）

●Vピットの特長

●排水金具部詳細図

●受枠と防滑シートの取合い施工例

●ステンレスシンク

●Ｖピット施工例

みぞ幅㎜	Ｕセット（ピット枠＋蓋）						ピット枠(S枠)		ステンレス蓋 (FR22-H)
みぞ幅㎜	蓋使用枚数	全長㎜	型　式	承認図	定価／組	コード№	定価／組	コード№	蓋幅㎜	定価／枚	コード№
100	4	2007	U-15-20-S			06500922		06571702	150		06570512
	6	3008	U-15-30-S			06500923		06571703
	8	4009	U-15-40-S			06500924		06571704
	10	5010	U-15-50-S			06500925		06571705
150	4	2007	U-20-20-S			06500932		06571712	200		06570513
	6	3008	U-20-30-S			06500933		06571713
	8	4009	U-20-40-S			06500934		06571714
	10	5010	U-20-50-S			06500935		06571715
200	4	2007	U-25-20-S			06500942		06571722	250		06570514
	6	3008	U-25-30-S			06500943		06571723
	8	4009	U-25-40-S			06500944		06571724
	10	5010	U-25-50-S			06500945		06571725
250	4	2007	U-30-20-S			06500952		06571732	300		06570515
	6	3008	U-30-30-S			06500953		06571733
	8	4009	U-30-40-S			06500954		06571734
	10	5010	U-30-50-S			06500955		06571735
