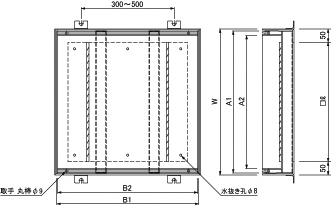

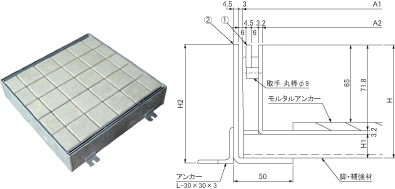

スチール製スリット排水化粧蓋ます蓋厚物用

←№65カタログ 3-2-17ページ

目地ピッチ10.5㎜・スキマ6㎜

目地ピッチ10.5㎜・スキマ6㎜・ボルト固仕様

GNSLM-歩H7	歩道用	充填深さ65㎜
GNSLM-2H7	T-2用	充填深さ65㎜
GNSLM-14H7	T-14 (R5)用	充填深さ65㎜

GNSLMB-歩H7	歩道用	充填深さ65㎜
GNSLMB-2H7	T-2用	充填深さ65㎜
GNSLMB-14H7	T-14 (R5)用	充填深さ65㎜

関連ページ（PDFカタログ）

●特長 ●荷重区分

●機種選定表

●スチール製受枠

蓋・枠単体　定価／コード№

オプション部品

品名・型式	形　状
開閉取手 MF-62
ボックススパナ MF-13（M8用）
ボルト穴カバー CAP-19

適用荷重		ます穴 □㎜	型式（蓋+四方受枠セット）	定　価セット	コード№	承認図	オプション部品
適用荷重		ます穴 □㎜	型式（蓋+四方受枠セット）	定　価セット	コード№	承認図	型　式	定価／個	コード№	承認図
歩道用		300	GNSLM44-歩H7 セット	SZ03485614			MF-62		02369862
		350	GNSLM45-歩H7 セット	SZ03485619
		400	GNSLM50-歩H7 セット	SZ03485624
		450	GNSLM55-歩H7 セット	SZ03485629
		500	GNSLM66-歩H7 セット	SZ03485634
		600	GNSLM77-歩H7 セット	SZ03485644
T-2用		300	GNSLM44-2H7 セット	SZ03485714
		350	GNSLM45-2H7 セット	SZ03485719
		400	GNSLM50-2H7 セット	SZ03485724
		450	GNSLM55-2H7 セット	SZ03485729
		500	GNSLM66-2H7 セット	SZ03485734
		600	GNSLM77-2H7 セット	SZ03485744
T-14 (R5)用		300	GNSLM44-14H7 セット	SZ03485814
		350	GNSLM45-14H7 セット	SZ03485819
		400	GNSLM50-14H7 セット	SZ03485824
		450	GNSLM55-14H7 セット	SZ03485829
		500	GNSLM66-14H7 セット	SZ03485834
		600	GNSLM77-14H7 セット	SZ03485844
ボルト固定仕様	歩道用	300	GNSLMB44-歩H7 セット				MF-62 MF-13 CAP-19	2,500 700	02369862 02369813	ボルト固定仕様承認図内に記載
		350	GNSLMB45-歩H7 セット
		400	GNSLMB50-歩H7 セット
		450	GNSLMB55-歩H7 セット
		500	GNSLMB66-歩H7 セット
		600	GNSLMB77-歩H7 セット
	T-2用	300	GNSLMB44-2H7 セット
		350	GNSLMB45-2H7 セット
		400	GNSLMB50-2H7 セット
		450	GNSLMB55-2H7 セット
		500	GNSLMB66-2H7 セット
		600	GNSLMB77-2H7 セット
	T-14 (R5)用	300	GNSLMB44-14H7 セット
		350	GNSLMB45-14H7 セット
		400	GNSLMB50-14H7 セット
		450	GNSLMB55-14H7 セット
		500	GNSLMB66-14H7 セット
		600	GNSLMB77-14H7 セット

ボルト固定仕様の蓋+四方受枠セットは別途お見積りいたします。

適用荷重	ます穴 □㎜	蓋　単　体			四方受枠
適用荷重	ます穴 □㎜	型　式	定　価	コード№	型　式	定　価	コード№	備　考
歩道用	300	GNSLM44-歩H7		03485614	GLMF100-44		03481862
	350	GNSLM45-歩H7		03485619	GLMF100-45		03481863
	400	GNSLM50-歩H7		03485624	GLMF100-50		03481864
	450	GNSLM55-歩H7		03485629	GLMF100-55		03481865
	500	GNSLM66-歩H7		03485634	GLMF100-66		03481866
	600	GNSLM77-歩H7		03485644	GLMF100-77		03481867
T-2用	300	GNSLM44-2H7		03485714	GLMF100-44		03481862
	350	GNSLM45-2H7		03485719	GLMF120-45		03481883
	400	GNSLM50-2H7		03485724	GLMF120-50		03481884
	450	GNSLM55-2H7		03485729	GLMF120-55		03481885
	500	GNSLM66-2H7		03485734	GLMF120-66		03481886
	600	GNSLM77-2H7		03485744	GLMF120-77		03481887
T-14 (R5)用	300	GNSLM44-14H7		03485814	GLMF120-44		03481882
	350	GNSLM45-14H7		03485819	GLMF120-45		03481883
	400	GNSLM50-14H7		03485824	GLMF120-50		03481884
	450	GNSLM55-14H7		03485829	GLMF120-55		03481885
	500	GNSLM66-14H7		03485734	GLMF120-66N		03481888	中桟付
	600	GNSLM77-14H7		03485744	GLMF120-77N		03481889	中桟付

ボルト固定仕様の蓋・四方受枠は別途お見積りいたします。
