鋳鉄製 スリット排水化粧蓋 横断溝・側溝蓋 厚物用
←№65カタログ 3-2-26ページ
スキマ 5.9㎜

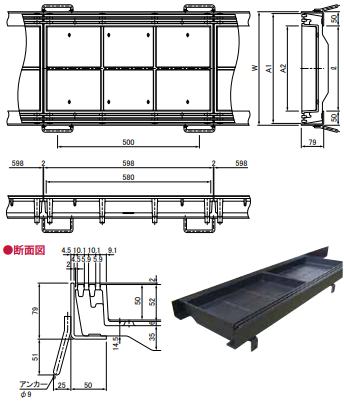

DGSL-2H5
T-2用
充填深さ50㎜
DGSL-14H5
T-14
(R5)
用
スキマ 5.9㎜

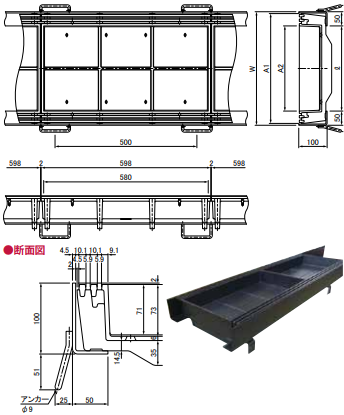

DGSL-2H7
T-2用
充填深さ71㎜
DGSL-14H7
T-14
(R5)
用
承 認 図・
参 考 図（Ｕ字溝300用）
の下段はオプション部品のゴムクッション付き
適用
荷重
みぞ幅
㎜
型 式
定価／枚
コード№
参 考
単価／ｍ
承 認 図
参 考 図
Ｕ字溝用受枠付
通し受枠
型 式
定価／m
コード№
T-2用
250
DGSL35-2H5
03478804
UM03478804
GL-79-C
UZ03400005
300
DGSL40-2H5
03478404
UM03478404
GL-79-C
UZ03400005
250
DGSL35-2H7
03478904
UM03478904
GL-100-C
UZ03400006
300
DGSL40-2H7
03478504
UM03478504
GL-100-C
UZ03400006
T-14
(R5)
用
250
DGSL35-14H5
03478854
UM03478854
GL-79-C
UZ03400005
300
DGSL40-14H5
03478454
UM03478454
GL-79-C
UZ03400005
250
DGSL35-14H7
03478954
UM03478954
GL-100-C
UZ03400006
300
DGSL40-14H7
03478554
UM03478554
GL-100-C
UZ03400006
受枠 コーナー溶接・加工費／1ヶ所
AZ04328314
関連ページ（PDFカタログ）
●特長 ●荷重区分
3-2-2
●機種選定表
3-2-3
●スチール製受枠
3-2-22
●スチール製Ｕ字溝用受枠
3-2-29
関連ページ（詳細ページ）
●スチール製Ｕ字溝用受枠
3-2-29
オプション部品詳細
品名・仕様
形 状
承 認 図
型 式
定価／個
コード№
開閉取手
MF-62
02369862
ゴム
クッション
