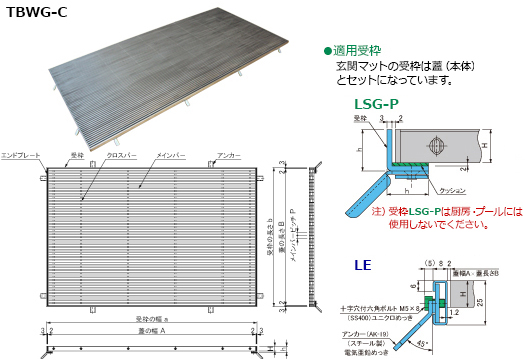

ダイ・シャット型 Tバーグレーチング 玄関マット用
←№65カタログ 4-3-2ページ
ノーマルタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
オプション部品
開閉フック
型　式 定価／個 コード№
MF-20   02369820
●寸法表　クローズエンド

呼称寸法
 製品寸法 ㎜ 型　式 適用受枠 承 認 図 蓋+受枠 セット
幅×長さ 高さ ピッチ LGP-P 定 価／組 コード№
900×600 882×582 15 14 TBWG14-1596-C LSG-15P      05327000
17 TBWG17-1596-C LSG-15P      05327100
20 14 TBWG14-2096-C LSG-20P      05327005
17 TBWG17-2096-C LSG-20P      05327115
1200×600 1182×582 20 14 TBWG14-20126-C LSG-20P      05327015
17 TBWG17-20126-C LSG-20P      05327125
1200×900 1182×882 20 14 TBWG14-20129-C LSG-20P      05327025
17 TBWG17-20129-C LSG-20P      05327135
1500×900 1482×882 20 14 TBWG14-20159-C LSG-20P      05327035
17 TBWG17-20159-C LSG-20P      05327145
1800×900 1782×882 20 14 TBWG14-20189-C LSG-20P      05327045
17 TBWG17-20189-C LSG-20P      05327155
呼称寸法
 製品寸法 ㎜ 型　式 適用受枠 承 認 図 蓋+受枠 セット
幅×長さ 高さ ピッチ LE 定 価／組 コード№
900×600 872×572 15 14 TBWG14-1596-CLE LE-15      05327300
17 TBWG17-1596-CLE LE-15      05327400
20 14 TBWG14-2096-CLE LE-20      05327305
17 TBWG17-2096-CLE LE-20      05327405
1200×600 1172×572 20 14 TBWG14-20126-CLE LE-20      05327315
17 TBWG17-20126-CLE LE-20      05327415
1200×900 1172×872 20 14 TBWG14-20129-CLE LE-20      05327325
17 TBWG17-20129-CLE LE-20      05327425
1500×900 1472×872 20 14 TBWG14-20159-CLE LE-20      05327335
17 TBWG17-20159-CLE LE-20      05327435
1800×900 1772×872 20 14 TBWG14-20189-CLE LE-20      05327345
17 TBWG17-20189-CLE LE-20      05327445
4-3-2
