集水ます蓋　横断溝用（衝撃なし）
←№65カタログ 6-29ページ

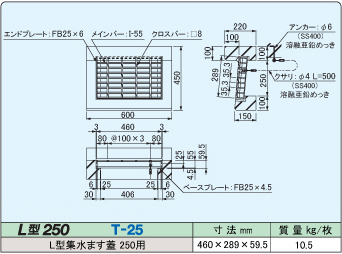

L型250 T-25 寸 法 ㎜ 質量㎏/枚
Ｌ型集水ます蓋 250用 460×289×59.5 10.5
承 認 図 施工資料 定　価 コード№
       04350111

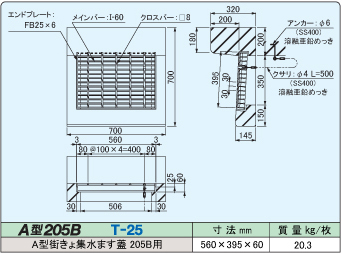

A型205B T-25 寸 法 ㎜ 質量㎏/枚
Ａ型街きょ集水ます蓋 205B用 560×395×60 20.3
承 認 図 施工資料 定　価 コード№
       04350131

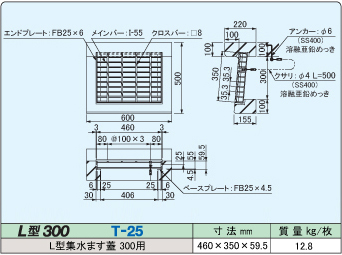

L型300 T-25 寸 法 ㎜ 質量㎏/枚
Ｌ型集水ます蓋 250用 460×350×59.5 12.8
承 認 図 施工資料 定　価 コード№
       04350121

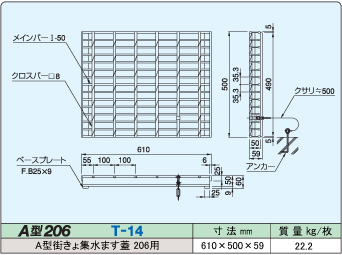

A型206 T-14 寸 法 ㎜ 質量㎏/枚
Ａ型街きょ集水ます蓋 206用 610×500×59 22.2
承 認 図 施工資料 定　価 コード№
       04350180

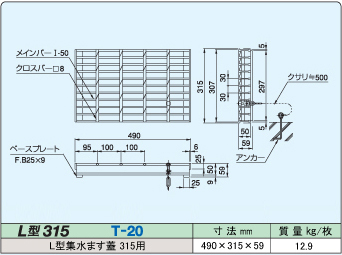

L型315 T-20 寸 法 ㎜ 質量㎏/枚
Ｌ型集水ます蓋315用 490×315×59 12.9
承 認 図 施工資料 定　価 コード№
       04350140

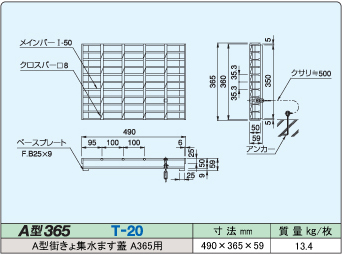

A型365 T-20 寸 法 ㎜ 質量㎏/枚
Ａ型街きょ集水ます蓋 A365用 490×365×59 13.4
承 認 図 施工資料 定　価 コード№
       04350170

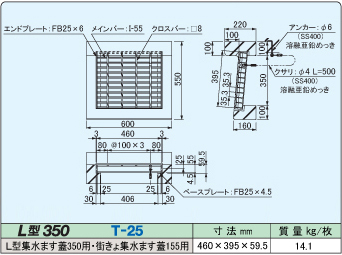

L型350 T-25 寸 法 ㎜ 質量㎏/枚
Ｌ型集水ます蓋
街きょ集水ます蓋
350用
155用		 460×395×59.5 14.1
承 認 図 施工資料 定　価 コード№
       04350191

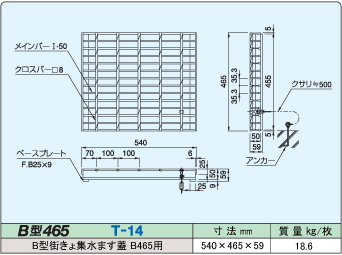

B型465 T-14 寸 法 ㎜ 質量㎏/枚
Ｂ型街きょ集水ます蓋 B465用 540×695×59 18.6
承 認 図 施工資料 定　価 コード№
       04350160

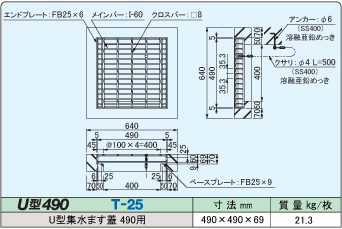

U型490 T-25 寸 法 ㎜ 質量㎏/枚
Ｕ型集水ます蓋 490用 490×490×69 21.3
承 認 図 施工資料 定　価 コード№
       04350151
