特殊改良ます用　CD蓋〈東京都都市整備局型〉
←№65カタログ 6-30ページ

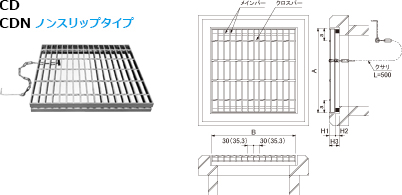

CD

CDN ノンスリップタイプ

関連ページ（PDFカタログ）
●特長と機種選定表
6-2
●仕様
6-3
●荷重区分
6-4
●標準付属部品 クサリ C4CA-50
6-5
●リーブスクリーン
6-34
関連ページ（詳細ページ）
●リーブスクリーン
6-34
製品寸法 ㎜
 型　式 歩道 Ｔ-2 Ｔ-6 Ｔ-14 承 認 図 定　価 コード№
A×B H1 H3
横断溝
側 溝
横断溝
側 溝
横断溝
側 溝
横断溝
370×365 25 50 CD300-2   ● ●              04350410
430×425 32 51 CD360-2   ● ●              04350420
520×515 32 51 CD450-2   ● ●              04350430
570×565 32 51 CD500-2 ● ●                04350440
670×665 38 60 CD600-2   ● ●              04350450
368×365 50 50 CD300-14       ● ● ● ●      04350461
420×420 50 50 CD360-14       ● ● ● ●      04350462
520×515 50 50 CD450-14       ● ●   ●      04350463
564×564 50 50 CD500-14       ● ●   ●      04350464
664×664 60 60 CD600-14       ● ●   ●      04350465
製品寸法 ㎜
 型　式 歩道 Ｔ-2 Ｔ-6 Ｔ-14 承 認 図 定　価 コード№
A×B H1 H3
横断溝
側 溝
横断溝
側 溝
横断溝
側 溝
横断溝
370×365 25 50 CDN300-2   ● ●              04350490
430×425 32 52 CDN360-2   ● ●              04350491
520×515 32 52 CDN450-2   ● ●             04350492
570×565 32 52 CDN500-2 ● ●                04350493
670×665 38 58 CDN600-2   ● ●              04350494
368×365 50 50 CDN300-14       ● ● ● ●     04350495
420×420 50 50 CDN360-14       ● ● ● ●     04350496
520×515 50 50 CDN450-14       ● ●   ●     04350497
564×564 50 50 CDN500-14       ● ●   ●     04350498
664×664 60 60 CDN600-14       ● ●   ●      04350499
6-30
