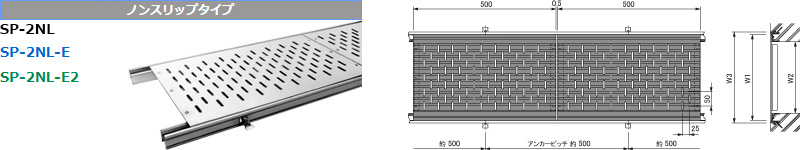

ステンレス目地枠 みぞ蓋　板厚３㎜
←№65カタログ 11-2-3ページ

みぞ
幅
㎜		 蓋幅
㎜		 蓋（長さ500㎜・板厚3㎜） 承 認 図
 通し受枠 コーナー
加 工 費
型  式 定価／枚 コード№ SFK-2枠 LP-4枠 HQ枠 型　式 定価／m コード№
100 150 SP-2NL-15   06454715          SFK-2   06336000 AZ06336000
150 200 SP-2NL-20   06454720
200 250 SP-2NL-25   06454725
250 300 SP-2NL-30   06454730
100 150 SP-2NL-E-15   06454716        LP-4   06437500
150 200 SP-2NL-E-20   06454721
200 250 SP-2NL-E-25   06454726
250 300 SP-2NL-E-30   06454731
100 150 SP-2NL-E2-15   06454717        HQ   05430780
150 200 SP-2NL-E2-20   06454722
200 250 SP-2NL-E2-25   06454727
250 300 SP-2NL-E2-30   06454732
関連ページ（PDFカタログ）
●排水ピットカバー バリエーション　
●SUS304使用上の注意点
11-2-2
●オプション部品 ストッパー金物
11-2-9
●じか置き固定施工例 断面図
11-2-11
●受枠の組立て方
11-2-12
●アルミ製枠
10-14
オプション部品  幅出しスペーサー(SFK-2用)
みぞ幅
㎜		 蓋幅
㎜		 型　式 定価
／個		 コード№ 承 認 図
100 150 SA-15   06340115
150 200 SA-20   06340120
200 250 SA-25   06340125
250 300 SA-30   06340130
11-2-3
