ステンレス目地枠 みぞ蓋 ポルカプレート製　板厚３㎜
←№65カタログ 11-2-8ページ
みぞ
幅
㎜		 蓋幅
㎜		 蓋（長さ499㎜・板厚3㎜） 承 認 図
 通し受枠 コーナー
加 工 費
型  式 定価／枚 コード№ SFK-2枠 LP-4枠 HQ枠 型　式 定価／m コード№
100 150 SP-NP-15   06454015          SFK-2   06336000 AZ06336000
150 200 SP-NP-20   06454020
200 250 SP-NP-25   06454025
100 150 SP-NPL-15   06454115
150 200 SP-NPL-20   06454120
200 250 SP-NPL-25   06454125    LP-4   06437500
250 300 SP-NPL-30   06454130
100 150 SP-NPL-E-15   06454116
150 200 SP-NPL-E-20   06454121
200 250 SP-NPL-E-25   06454126
250 300 SP-NPL-E-30   06454131        HQ   05430780
100 150 SP-NPL-E2-15   06454117
150 200 SP-NPL-E2-20   06454122
200 250 SP-NPL-E2-25   06454127
250 300 SP-NPL-E2-30   06454132

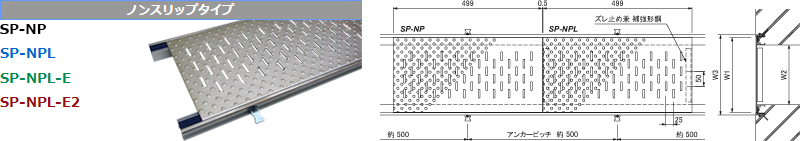

参考図（SP-NP共通図 SFK-2枠 ストッパー金物付）
関連ページ（PDFカタログ）
●排水ピットカバー バリエーション　
●SUS304使用上の注意点
11-2-2
●オプション部品 ストッパー金物
11-2-9
●じか置き固定施工例 断面図
11-2-11
●受枠の組立て方
11-2-12
●アルミ製枠
10-14
オプション部品  幅出しスペーサー(SFK-2用)
みぞ幅
㎜		 蓋幅
㎜		 型　式 定価
／個		 コード№ 承 認 図
100 150 SA-15   06340115
150 200 SA-20   06340120
200 250 SA-25   06340125
250 300 SA-30   06340130
11-2-8
