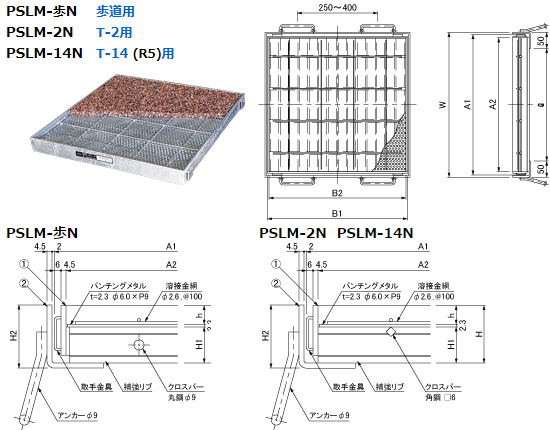

スチール製透水材充填用ます蓋充填深さ16.7㎜

←№65カタログ 3-3-7ページ

スキマ8㎜

関連ページ（PDFカタログ）

●透水材充填グレートの特長

●スチール製受枠

オプション部品

品名・型式	形　状
専用フック MF-24

蓋・枠単体　定価／コード№

適用荷重	ます穴 □㎜	型式（蓋+四方受枠セット）	定　価セット	コード№	承認図	オプション部品
適用荷重	ます穴 □㎜	型式（蓋+四方受枠セット）	定　価セット	コード№	承認図	型　式	定価／個	コード№	承認図
歩道用	300	PSLM44-歩N セット		03482650		MF-24		02369824
	350	PSLM45-歩N セット		03482655
	400	PSLM50-歩N セット		03482660
	450	PSLM55-歩N セット		03482665
	500	PSLM66-歩N セット		03482670
	550	PSLM65-歩N セット		03482675
	600	PSLM77-歩N セット		03482680
T-2用	300	PSLM44-2N セット		03482750
	350	PSLM45-2N セット		03482755
	400	PSLM50-2N セット		03482760
	450	PSLM55-2N セット		03482765
	500	PSLM66-2N セット		03482770
	550	PSLM65-2N セット		03482775
	600	PSLM77-2N セット		03482780
T-14 (R5)用	300	PSLM44-14N セット		03482850
	350	PSLM45-14N セット		03482855
	400	PSLM50-14N セット		03482860
	450	PSLM55-14N セット		03482865
	500	PSLM66-14N セット		03482870
	550	PSLM65-14N セット		03482875
	600	PSLM77-14N セット		03482880

適用荷重	ます穴 □㎜	蓋　単　体			四方受枠
適用荷重	ます穴 □㎜	型　式	定　価	コード№	型　式	定　価	コード№	備　考
歩道用	300	PSLM44-歩N		03482652	PLMF49-44		03482711
	350	PSLM45-歩N		03482657	PLMF49-45		03482656
	400	PSLM50-歩N		03482662	PLMF49-50		03482661
	450	PSLM55-歩N		03482667	PLMF49-55		03482666
	500	PSLM66-歩N		03482672	PLMF49-66		03482671
	550	PSLM65-歩N		03482677	PLMF49-65		03482676
	600	PSLM77-歩N		03482682	PLMF49-77		03482681
T-2用	300	PSLM44-2N		03482752	PLMF49-44		03482711
	350	PSLM45-2N		03482757	PLMF56-45		03482751
	400	PSLM50-2N		03482762	PLMF56-50		03482756
	450	PSLM55-2N		03482767	PLMF56-55		03482761
	500	PSLM66-2N		03482772	PLMF62-66		03482766
	550	PSLM65-2N		03482777	PLMF62-65		03482771
	600	PSLM77-2N		03482782	PLMF62-77		03482776
T-14 (R5)用	300	PSLM44-14N		03482852	PLMF62-44		03482851
	350	PSLM45-14N		03482857	PLMF68-45		03482856
	400	PSLM50-14N		03482862	PLMF68-50		03482861
	450	PSLM55-14N		03482867	PLMF74-55		03482866
	500	PSLM66-14N		03482872	PLMF74-66		03482871
	550	PSLM65-14N		03482877	PLMF74-65		03482876
	600	PSLM77-14N		03482882	PLMF79-77		03482881
