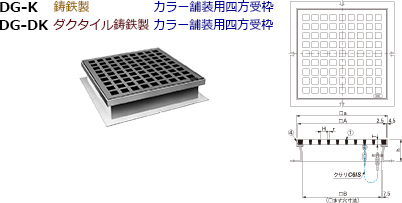

鋳鉄製・ダクタイル鋳鉄製 格子蓋(目取り□26～35㎜) クサリ付
←№65カタログ 5-15ページ
関連ページ（PDFカタログ）
●カラ―舗装用製品について
5-2
●荷重区分
2-1-6~7
注意） 荷重欄の
  T-6★ はT-8(4㌧積載車)にも対応可能です。
  T-20cは『Ｔ-20ランクC』を略した記号です。
格子蓋セット（蓋+四方受枠） 承 認 図 Ｔ荷重
(総重量)		 適用受枠 蓋 単 体
型　式 ます穴
□㎜		 蓋
□㎜		 厚さ
㎜		 定 価／組 型　式 定価 コード№ 定 価／枚 コード№
DG-K 250 300 15 SZ03302240    T-2 DF30-15   03346013   03302240
300 350 20 SZ03302255    T-2 DF35-20   03346024   03302255
350 400 20 SZ03302270    T-2 DF40-20   03346034   03302270
400 450 20 SZ03302285    T-2 DF45-20   03346044   03302285
450 500 20 SZ03302305    T-2 DF50-20   03346054   03302305
500 550 20 SZ03302325    T-2 DF55-20   03346064   03302325
550 600 25 SZ03302345    T-2 DF60-25   03346075   03302345
600 650 20 SZ03302355    歩行用 DF65-20   03346084   03302355
25 SZ03302360    T-2 DF65-25   03346085   03302360
DG-DK 250 300 15 SZ03302370    T-6★ DF30-15   03346013   03302370
20 SZ03302375    T-20c DF30-20   03346014   03302375
300 350 20 SZ03302380    T-6★ DF35-20   03346024   03302380
25 SZ03302385    T-20c DF35-25   03346025   03302385
350 400 20 SZ03302390    T-6★ DF40-20   03346034   03302390
25 SZ03302395    T-20c DF40-25   03346035   03302395
400 450 20 SZ03302400    T-6 DF45-20   03346044   03302400
30 SZ03302410    T-20c DF45-30   03346046   03302410
450 500 20 SZ03302415    T-6 DF50-20   03346054   03302415
30 SZ03302425    T-20c DF50-30   03346056   03302425
500 550 20 SZ03302430    T-6 DF55-20   03346064   03302430
30 SZ03302440    T-20c DF55-30   03346066   03302440
550 600 25 SZ03302445    T-6 DF60-25   03346075   03302445
35 SZ03302455    T-20c DF60-35   03346077   03302455
600 650 25 SZ03302460    T-6 DF65-25   03346085   03302460
35 SZ03302470    T-20c DF65-35   03346087   03302470
5-15
