細目 みぞ蓋　 横断溝・側溝用
←№65カタログ 6-9ページ
〈公共建築協会評価品 歩行(歩道)~T-20〉

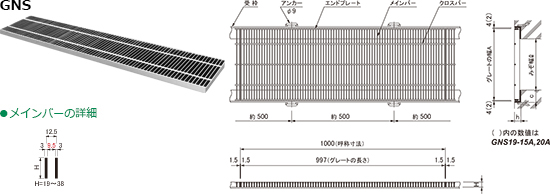

GNS
●メインバーの詳細
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●U字溝用受枠(幅止スペーサー付)
6-11
関連ページ（詳細ページ）
●オプション部品
6-5
●U字溝用受枠(幅止スペーサー付)
6-11
適用荷重一覧表・オプション部品 連結クリップ適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 承 認 図 蓋 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ 定 価／枚 コード№ 型　式 定 価／m コード№
150 200 19 GNS19-15A      04325510 GSL-25A   04328110 AZ04328110
200 250 19 GNS19-20A      04325610 GSL-25A   04328110
25 GNS25-20A      04325620 GSL-30A   04328130
200 300 19 GNS19-20      04325710 GSL-23   04328124
25 GNS25-20      04325720 GSL-31   04328144
32 GNS32-20      04325730 GSL-38   04328164
250 350 19 GNS19-25      04325810 GSL-23   04328124
25 GNS25-25      04325820 GSL-31   04328144
32 GNS32-25      04325830 GSL-38   04328164
38 GNS38-25      04325840 GSL-44   04328184
300 400 19 GNS19-30      04325910 GSL-23   04328124
25 GNS25-30      04325920 GSL-31   04328144
32 GNS32-30      04325930 GSL-38   04328164
38 GNS38-30      04325940 GSL-44   04328184
350 450 19 GNS19-35      04326010 GSL-23   04328124
32 GNS32-35      04326030 GSL-38   04328164
38 GNS38-35      04326040 GSL-44   04328184
オプション部品　クサリ　／個 C4CA-50   04300050
オプション部品　開閉取手／個 MF-20   02369820
●適用荷重一覧表・オプション部品 連結クリップ適用表・参考図
オプション部品 連結クリップ・めっき枠 は 別途お見積りいたします。
みぞ幅
㎜		 蓋
 型　式 歩道 Ｔ-2 Ｔ-6 Ｔ-14 Ｔ-20 Ｔ-25
オプション部品
 参 考 図
A ㎜ H ㎜
側溝・横断溝
側溝・横断溝
側溝・横断溝
側溝・横断溝
側溝・横断溝
連結クリップ
 めっき枠
150 200 19 GNS19-15A ● ● ● ●     US-10
200 250 19 GNS19-20A ● ●         US-10
25 GNS25-20A     ● ●     US-10
200 300 19 GNS19-20 ● ●         US-10
25 GNS25-20     ● ●     US-10
32 GNS32-20         ● ● US-10
250 350 19 GNS19-25 ●           US-10
25 GNS25-25   ●         US-10
32 GNS32-25     ● ●     US-10
38 GNS38-25         ● ● US-10
300 400 19 GNS19-30 ●           US-10
25 GNS25-30   ●         US-10
32 GNS32-30     ●       US-10
38 GNS38-30       ●     US-10
350 450 19 GNS19-35 ●           US-10
32 GNS32-35   ●         US-10
38 GNS38-35     ● ●     US-10
6-9
