ピットン（配線・配管用ピット蓋、枠）
ＩＮＤＥＸ▲
◁9.フロアーハッチ＆マシンハッチ11.Vピット＆排水用ピットカバー▷
10章の目次ページへ
←BACKNEXT→
元のページへ戻る
樹脂タイル・ カーペット,絨毯 貼物用
←№65カタログ 10-7ページ

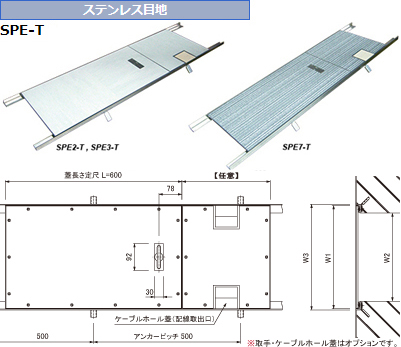

ステンレス目地
SPE-T
SPE2-T , SPE3-T
SPE7-T
関連ページ（PDFカタログ）
●特長・材質・強度・用途
10-2
機種選定表
●幅出しスペーサー取付例
10-3
取手について
●ケーブルホール蓋タイプ
10-10
●施工について
10-13
●ステンレス製受枠
10-15
関連ページ（詳細ページ）
●標準付属部品・オプション部品
10-3
●ケーブルホール蓋 SPE-T型
10-10
オプション部品（ステンレス取手）
型　式 定価／個 コード№
ST   06341130
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ２㎜
蓋の切欠き加工
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
300 352 SPE2-T4-35   06356335 MZ06356335       LS-15   05389000
350 402 SPE2-T4-40   06356340 MZ06356340
400 452 SPE2-T4-45   06356345 MZ06356345    受枠コーナー加工費／1ヶ所
450 502 SPE2-T4-50   06356350 MZ06356350      AZ05389000
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ３㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
300 352 SPE3-T4-35   06356435 MZ06356435       LS-15   05389000
350 402 SPE3-T4-40   06356440 MZ06356440
400 452 SPE3-T4-45   06356445 MZ06356445    受枠コーナー加工費／1ヶ所
450 502 SPE3-T4-50   06356450 MZ06356450      AZ05389000
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ７㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
300 352 SPE7-T4-35   06356535 MZ06356535       LS-20   05389001
350 402 SPE7-T4-40   06356540 MZ06356540
400 452 SPE7-T4-45   06356545 MZ06356545    受枠コーナー加工費／1ヶ所
450 502 SPE7-T4-50   06356550 MZ06356550      AZ05389000
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ２㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 202 SPE2-T3-20   06356020 MZ06356020       LS-15   05389000
200 252 SPE2-T3-25   06356025 MZ06356025    受枠コーナー加工費／1ヶ所
250 302 SPE2-T3-30   06356030 MZ06356030      AZ05389000
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ３㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 202 SPE3-T3-20   06356120 MZ06356120       LS-15   05389000
200 252 SPE3-T3-25   06356125 MZ06356125    受枠コーナー加工費／1ヶ所
250 302 SPE3-T3-30   06356130 MZ06356130      AZ05389000
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ７㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 202 SPE7-T3-20   06356220 MZ06356220       LS-20   05389001
200 252 SPE7-T3-25   06356225 MZ06356225    受枠コーナー加工費／1ヶ所
250 302 SPE7-T3-30   06356230 MZ06356230      AZ05389000
蓋の切欠き加工費（縁枠付）
三角形切欠き		   1ヶ所 TZ05389000
10-7
