ツリーキーパー（樹木保護蓋）
ＩＮＤＥＸ▲
◁14.建築金物16.車止め▷
15章の目次ページへ
←BACKNEXT→
元のページへ戻る
舗装材充填・スリット排水タイプ スチール製 専用受枠付
←№65カタログ 15-34ページ

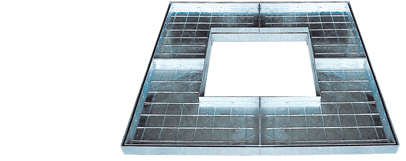

TPSF スチール製 角型
オプション部品 内径開口カバー（ PDFカタログ 15-37ページ ）
型   式 承 認 図   この製品は別途
お見積致します。
TCS-6030（内径□600用）
TCS-8041（内径□800用）

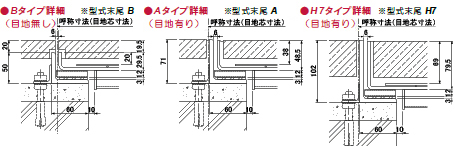

●Bタイプ詳細　※型式末尾 B
（目地なし）
●Aタイプ詳細　※型式末尾 A
（目地あり）
●H7タイプ詳細　※型式末尾 H7
（目地あり）
製品寸法㎜
（外寸法×内寸法）		 耐荷重 目 地 型   式 承 認 図 参　考　図
開口カバー付		 定    価 コード№
1200×600 歩道用 なし TPSF-1260-歩B        08405245
あり TPSF-1260-歩A        08405240
あり TPSF-1260-歩H7        08405250
T－２ なし TPSF-1260-2B         08405246
あり TPSF-1260-2A        08405241
あり TPSF-1260-2H7        08405251
1500×600 歩道用 なし TPSF-1560-歩B        08405260
あり TPSF-1560-歩A        08405255
あり TPSF-1560-歩H7        08405265
T－２ なし TPSF-1560-2B         08405261
あり TPSF-1560-2A        08405256
あり TPSF-1560-2H7        08405266
1800×600 歩道用 なし TPSF-1860-歩B         08405275
あり TPSF-1860-歩A         08405270
あり TPSF-1860-歩H7         08405280
T－２ なし TPSF-1860-2B         08405276
あり TPSF-1860-2A        08405271
あり TPSF-1860-2H7        08405281
T－８ なし TPSF-1860-8B         08405277
あり TPSF-1860-8A        08405272
あり TPSF-1860-8H7        08405282
2000×800 歩道用 なし TPSF-2080-歩B         08405290
あり TPSF-2080-歩A         08405285
あり TPSF-2080-歩H7         08405295
T－２ なし TPSF-2080-2B         08405291
あり TPSF-2080-2A        08405286
あり TPSF-2080-2H7        08405296
T－８ なし TPSF-2080-8B         08405292
あり TPSF-2080-8A        08405287
あり TPSF-2080-8H7        08405297
関連ページ（PDFカタログ）
●CONTENTS・特長・施工実績
15-2~4
●デザイン
15-5
●組合せ表
15-9
●照明取付詳細例
15-40
●施工実績
15-42~45
価格には取付工事費は含まれておりません。
運送費は別途お問い合せください。
