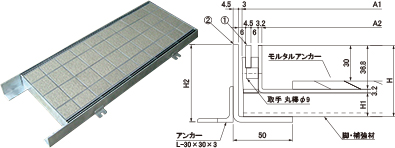

スチール製 スリット排水化粧蓋 側溝蓋 一般用
←№65カタログ 3-2-14ページ
目地ピッチ10.5㎜・スキマ6㎜
目地ピッチ10.5㎜・スキマ6㎜・ボルト固仕様
GNSL-歩 歩道用 充填深さ30㎜
GNSL-2 T-2用 充填深さ30㎜
GNSL-14 T-14 (R5)用 充填深さ30㎜
GNSLB-歩 歩道用 充填深さ30㎜
GNSLB-2 T-2用 充填深さ30㎜
GNSLB-14 T-14 (R5)用 充填深さ30㎜
  参考図のアイコンにカーソルを置くとＵ字溝幅を表示します。
オプション部品詳細
適用
荷重		 みぞ幅
㎜		 型　式 定価／枚 コード№   承 認 図 参　考　図
Ｕ字溝用受枠付		 通し受枠 オプション部品
型 式 定価／m コード№
歩道用 150 GNSL25-歩   03481125         GL-65   03480165 MF-62
200 GNSL30-歩   03481130
250 GNSL35-歩   03481135
300 GNSL40-歩   03481140
T-2用 150 GNSL25-2   03481325
200 GNSL30-2   03481330
250 GNSL35-2   03481335
300 GNSL40-2   03481340
T-14
(R5)用		 150 GNSL25-14   03481325
200 GNSL30-14   03481330
250 GNSL35-14   03481535         GL-85   03480185
300 GNSL40-14   03481540
受枠 コーナー溶接・加工費／1ヶ所 AZ03480165
ボ
ル
ト
固
定
仕
様		 歩道用 150 GNSLB25-歩                  MF-62



MF-13



CAP-19
200 GNSLB30-歩
250 GNSLB35-歩
300 GNSLB40-歩
T-2用 150 GNSLB25-2
200 GNSLB30-2
250 GNSLB35-2
300 GNSLB40-2
T-14
(R5)用		 150 GNSLB25-14
200 GNSLB30-14
250 GNSLB35-14
300 GNSLB40-14
ボルト固定仕様の蓋・枠は別途お見積りいたします。
関連ページ（PDFカタログ）
●特長 ●荷重区分
3-2-2
●機種選定表
3-2-3
●スチール製受枠
3-2-22
●スチール製Ｕ字溝用受枠
3-2-23~24
関連ページ（詳細ページ）
●スチール製Ｕ字溝用受枠
3-2-23
●スチール製Ｕ字溝用受枠
3-2-24
オプション部品詳細
品名・仕様 形　状 型　式 承 認 図 定価／個 コード№
開閉取手 MF-62      02369862
開閉具（M8用）
ボックススパナ		 MF-13     02369813
ボルト穴カバー CAP-19 ボルト固定仕様
承認図内に記載
3-2-14
