スチール製 スリット排水化粧蓋 側溝蓋 厚物用
←№65カタログ 3-2-16ページ
目地ピッチ10.5㎜・スキマ6㎜
目地ピッチ10.5㎜・スキマ6㎜・ボルト固仕様
GNSL-歩H7 歩道用 充填深さ65㎜
GNSL-2H7 T-2用 充填深さ65㎜
GNSL-14H7 T-14 (R5)用 充填深さ65㎜
GNSLB-歩H7 歩道用 充填深さ65㎜
GNSLB-2H7 T-2用 充填深さ65㎜
GNSLB-14H7 T-14 (R5)用 充填深さ65㎜

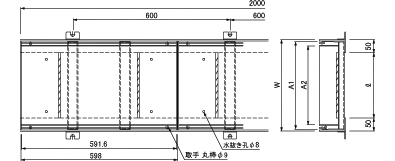

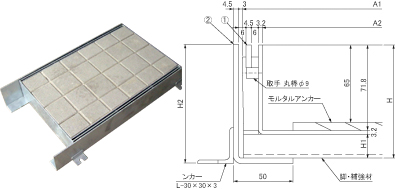

  参考図のアイコンにカーソルを置くとＵ字溝幅を表示します。
オプション部品詳細
適用
荷重		 みぞ幅
㎜		 型　式 定価／枚 コード№ 参 考
単価／ｍ		 承 認 図 参　考　図
Ｕ字溝用受枠付		 通し受枠 オプション部品
型 式 定価／m コード№
歩道用 150 GNSL25-歩H7   03485125 MZ03485125       GL-100   03480200 MF-62
200 GNSL30-歩H7   03485130 MZ03485130
250 GNSL35-歩H7   03485135 MZ03485135
300 GNSL40-歩H7   03485140 MZ03485140
T-2用 150 GNSL25-2H7   03485325 MZ03485325
200 GNSL30-2H7   03485330 MZ03485330
250 GNSL35-2H7   03485335 MZ03485335
300 GNSL40-2H7   03485340 MZ03485340
T-14
(R5)用		 150 GNSL25-14H7   03485325 MZ03485325
200 GNSL30-14H7   03485330 MZ03485330
250 GNSL35-14H7   03485535 MZ03485535       GL-120   03480220
300 GNSL40-14H7   03485540 MZ03485540
受枠 コーナー溶接・加工費／1ヶ所 AZ03480165
ボ
ル
ト
固
定
仕
様		 歩道用 150 GNSLB25-歩H7                  MF-62



MF-13



CAP-19
200 GNSLB30-歩H7
250 GNSLB35-歩H7
300 GNSLB40-歩H7
T-2用 150 GNSLB25-2H7
200 GNSLB30-2H7
250 GNSLB35-2H7
300 GNSLB40-2H7
T-14
(R5)用		 150 GNSLB25-14H7
200 GNSLB30-14H7
250 GNSLB35-14H7
300 GNSLB40-14H7
ボルト固定仕様の蓋・枠は別途お見積りいたします。
関連ページ（PDFカタログ）
●特長 ●荷重区分
3-2-2
●機種選定表
3-2-3
●スチール製受枠
3-2-22
●スチール製Ｕ字溝用受枠
3-2-23~24
関連ページ（詳細ページ）
●スチール製Ｕ字溝用受枠
3-2-23
●スチール製Ｕ字溝用受枠
3-2-24
オプション部品詳細
品名・仕様 形　状 型　式 承 認 図 定価／個 コード№
開閉取手 MF-62      02369862
開閉具（M8用）
ボックススパナ		 MF-13     02369813
ボルト穴カバー CAP-19 ボルト固定仕様
承認図内に記載
3-2-16
