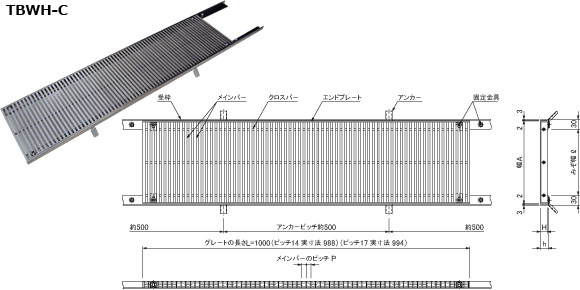

歩道用 Ｔバー 固定式 側溝蓋用
←№65カタログ 4-2-3ページ
ノーマルタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
●適用受枠

●寸法表　クローズエンド
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 蓋、枠セット 蓋 通し受枠 受 枠 コーナー
加工費／1ヶ所
承 認 図 定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TBWH14-1515-C      05323010 LT14-15   05328000 AZ05328000
17 TBWH17-1515-C      05323210 LT17-15   05328010
20 14 TBWH14-2015-C      05323011 LT14-20   05328001
17 TBWH17-2015-C      05323211 LT17-20   05328011
150 200 15 14 TBWH14-1520-C      05323020 LT14-15   05328000
17 TBWH17-1520-C      05323220 LT17-15   05328010
20 14 TBWH14-2020-C      05323021 LT14-20   05328001
17 TBWH17-2020-C      05323221 LT17-20   05328011
200 250 15 14 TBWH14-1525-C      05323030 LT14-15   05328000
17 TBWH17-1525-C      05323230 LT17-15   05328010
20 14 TBWH14-2025-C      05323031 LT14-20   05328001
17 TBWH17-2025-C      05323231 LT17-20   05328011
250 300 15 14 TBWH14-1530-C      05323040 LT14-15   05328000
17 TBWH17-1530-C      05323240 LT17-15   05328010
20 14 TBWH14-2030-C      05323041 LT14-20   05328001
17 TBWH17-2030-C      05323241 LT17-20   05328011
300 350 15 14 TBWH14-1535-C      05323050 LT14-15   05328000
17 TBWH17-1535-C      05323250 LT17-15   05328010
20 14 TBWH14-2035-C      05323051 LT14-20   05328001
17 TBWH17-2035-C      05323251 LT17-20   05328011
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
六角棒スパナ (呼び5) MF-26 六角穴付ボタンボルトM8に使用   03589950
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
