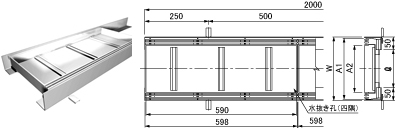

ステンレス製 スリット排水化粧蓋 側溝蓋 一般用
←№65カタログ 3-2-4ページ
目地ピッチ10㎜・スキマ6㎜
LPSL10-歩 歩道用 充填深さ32㎜
LPSL10-2 T-2用 充填深さ31㎜
LPSL10-14 T-14 (R5)用 充填深さ31㎜
目地ピッチ10㎜・スキマ6㎜・ボルト固仕様
目地ピッチ15㎜・スキマ11㎜
LPSLB10-歩 歩道用 充填深さ32㎜
LPSLB10-2 T-2用 充填深さ31㎜
LPSLB10-14 T-14 (R5)用 充填深さ31㎜
LPSL15-歩 歩道用 充填深さ32㎜
LPSL15-2 T-2用 充填深さ31㎜
LPSL15-14 T-14 (R5)用 充填深さ31㎜
オプション部品詳細
  参考図のアイコンにカーソルを置くとＵ字溝幅を表示します。
ピッチ
㎜		 適用
荷重		 みぞ幅
㎜		 型　式 定価／枚 コード№ 参 考
単価／ｍ		 承 認 図 参　考　図
Ｕ字溝用受枠付		 オプション部品
型 式
10 歩道用 *150 LPSL10-21A-歩   03475022 MZ03475022       MF-22
150 LPSL10-25-歩   03475025 MZ03475025
200 LPSL10-30-歩   03475030 MZ03475030
250 LPSL10-35-歩   03475035 MZ03475035
300 LPSL10-40-歩   03475040 MZ03475040
T-2用 *150 LPSL10-21A-2   03475122 MZ03475122
150 LPSL10-25-2   03475125 MZ03475125
200 LPSL10-30-2   03475130 MZ03475130
250 LPSL10-35-2   03475135 MZ03475135
300 LPSL10-40-2   03475140 MZ03475140
T-14
(R5)用		 *150 LPSL10-21A-14   03475222 MZ03475222
150 LPSL10-25-14   03475225 MZ03475225
200 LPSL10-30-14   03475230 MZ03475230
250 LPSL10-35-14   03475235 MZ03475235
300 LPSL10-40-14   03475240 MZ03475240
通し受枠／m EPSLF（*21A用）   03450000   受枠コーナー溶接
加工費／1ヶ所		 AZ03470000
SUSLF   03470000
15 歩道用 150 LPSL15-25-歩   03475325 MZ03475325       MF-23
200 LPSL15-30-歩   03475330 MZ03475330
250 LPSL15-35-歩   03475335 MZ03475335
300 LPSL15-40-歩   03475340 MZ03475340
T-2用 150 LPSL15-25-2   03475425 MZ03475425
200 LPSL15-30-2   03475430 MZ03475430
250 LPSL15-35-2   03475435 MZ03475435
300 LPSL15-40-2   03475440 MZ03475440
T-14
(R5)用		 150 LPSL15-25-14   03475525 MZ03475525
200 LPSL15-30-14   03475530 MZ03475530
250 LPSL15-35-14   03475535 MZ03475535
300 LPSL15-40-14   03475540 MZ03475540
通し受枠／m SUSLF   03470000   受枠コーナー溶接
加工費／1ヶ所		 AZ03470000
ボ
ル
ト
固
定
仕
様		 10 歩道用 150 LPSLB10-25-歩   03447025 MZ03447025       MF-22



MF-13



CAP-19
200 LPSLB10-30-歩   03447030 MZ03447030
250 LPSLB10-35-歩   03447035 MZ03447035
300 LPSLB10-40-歩   03447040 MZ03447040
T-2用 150 LPSLB10-25-2   03447125 MZ03447125
200 LPSLB10-30-2   03447130 MZ03447130
250 LPSLB10-35-2   03447135 MZ03447135
300 LPSLB10-40-2   03447140 MZ03447140
T-14
(R5)用		 150 LPSLB10-25-14   03447225 MZ03447225
200 LPSLB10-30-14   03447230 MZ03447230
250 LPSLB10-35-14   03447235 MZ03447235
300 LPSLB10-40-14   03447240 MZ03447240
通し受枠／本 SUSLF-B   03443000 MZ03443000 受枠コーナー溶接
加工費／1ヶ所		 AZ03470000 定尺は1.8ｍ
関連ページ（PDFカタログ）
●特長 ●荷重区分
3-2-2
●機種選定表
3-2-3
●ステンレス製受枠
3-2-8
●Ｕ字溝用受枠寸法図,納まり例
3-2-9
●ステンレス製Ｕ字溝用受枠
3-2-10~11
関連ページ（詳細ページ）
●ステンレス製Ｕ字溝用受枠
3-2-10
●ステンレス製Ｕ字溝用受枠
3-2-11
オプション部品詳細
品名・仕様 形　状 型　式 承 認 図 定価／個 コード№
専用フック
目地ピッチ10㎜用		 MF-22      02369822
専用フック
目地ピッチ15㎜用		 MF-23      02369823
開閉具（M8用）
ボックススパナ		 MF-13     02369813
ボルト穴カバー CAP-19 ボルト固定仕様
承認図内に記載
3-2-4
