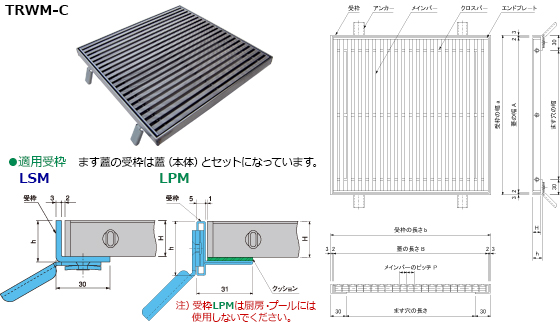

歩道用 Ｔバー　ます蓋用
←№65カタログ 4-2-6ページ
ノンスリップタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の
特長と仕様
4-1-2
●Tバーの特長と仕様
4-2-1
●リーブスクリーン
4-1-13
●オプション部品
4-2-11
関連ページ（詳細ページ）
●リーブスクリーン
4-1-13
●オプション部品
4-2-11
オプション部品
*セット定価は
「蓋単体＋LSM 標準受枠」です。
●寸法表　クローズエンド
ます穴
□㎜		 蓋
□㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LSM）		 蓋+受枠 セット 蓋単体 四方受枠：LSM
TRWM *定 価／組 コード№ 定 価／枚 コード№ 型　式 定 価／組 コード№
250 300 15 14 14-1530-C      05325100   05325101 LSM-15   05389020
17 17-1530-C      05325130   05325131
20 14 14-2030-C      05325102   05325103 LSM-20   05389021
17 17-2030-C      05325132   05325133
300 350 15 14 14-1535-C      05325104   05325105 LSM-15   05389030
17 17-1535-C      05325134   05325135
20 14 14-2035-C      05325106   05325107 LSM-20   05389031
17 17-2035-C      05325136   05325137
350 400 15 14 14-1540-C      05325108   05325109 LSM-15   05389040
17 17-1540-C      05325138   05325139
20 14 14-2040-C      05325110   05325111 LSM-20   05389041
17 17-2040-C      05325140   05325141
400 450 15 14 14-1545-C      05325112   05325113 LSM-15   05389050
17 17-1545-C      05325142   05325143
20 14 14-2045-C      05325114   05325115 LSM-20   05389051
17 17-2045-C      05325144   05325145
450 500 15 14 14-1550-C      05325116   05325117 LSM-15   05389060
17 17-1550-C      05325146   05325147
20 14 14-2050-C      05325118   05325119 LSM-20   05389061
17 17-2050-C      05325148   05325149
500 550 20 14 14-2055-C      05325122   05325123 LSM-20   05389071
17 17-2055-C      05325152   05325153
550 600 20 14 14-2060-C      05325126   05325127 LSM-20   05389081
17 17-2060-C      05325156   05325157
ます穴
□㎜		 蓋
□㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LPM）		   蓋単体 四方受枠：LPM
TRWM     定 価／枚 コード№ 型　式 定 価／組 コード№
250 300 15 14 14-1530-C         05325101 LPM-15   05389100
17 17-1530-C         05325131
20 14 14-2030-C         05325103 LPM-20   05389101
17 17-2030-C         05325133
300 350 15 14 14-1535-C          05325105 LPM-15   05389102
17 17-1535-C         05325135
20 14 14-2035-C         05325107 LPM-20   05389103
17 17-2035-C         05325137
350 400 15 14 14-1540-C         05325109 LPM-15   05389104
17 17-1540-C         05325139
20 14 14-2040-C         05325111 LPM-20   05389105
17 17-2040-C         05325141
400 450 15 14 14-1545-C         05325113 LPM-15   05389106
17 17-1545-C         05325143
20 14 14-2045-C         05325115 LPM-20   05389107
17 17-2045-C         05325145
450 500 15 14 14-1550-C         05325117 LPM-15   05389108
17 17-1550-C         05325147
20 14 14-2050-C         05325119 LPM-20   05389109
17 17-2050-C         05325149
500 550 20 14 14-2055-C         05325123 LPM-20   05389111
17 17-2055-C         05325153
550 600 20 14 14-2060-C         05325127 LPM-20   05389113
17 17-2060-C         05325157
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
ステンレス製クサリ CS4C4A Ｔバータイプ用   05389960
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
4-2-6
