簡易密閉形
←№65カタログ 2-1-34ページ
鋳鉄目地　ロック錠なし
インターロッキングブロック用 充填深さ70㎜
MIB-2 ローラー付 T-2
MIB-6 ローラー付 T-6
MIB-D ローラー付 T-8・T-14  歩道(車両乗入)仕様
MIB-20D ローラー付 T-20 ランクＣ ・ T-25 ランクＣ
    簡易防水・防臭型
関連ページ（PDFカタログ）
●オプション部品
2-1-4
スライドハンドル MF-6
（2本使用）または
スライドハンドル MF-58
（2本使用）
●機能区分
2-1-5
●荷重区分
2-1-6~7
●表示マーク
2-1-8
●スライドカバーの特長など
2-1-29
●化粧蓋の水抜き孔
2-1-32~33
●T-20緊急車両通行可能の説明
2-1-35
MIB-D ローラー付 T-8・T-14  歩道(車両乗入)仕様
簡易防臭型     注）簡易防水型ではありません。
関連ページ（詳細ページ）
●オプション部品
2-1-4
●表示マーク
2-1-8
開閉具取扱説明書
型　式 寸法 承 認 図 承認図 開閉具付き 施工資料 開閉具なし 開閉具 MF-6 付き
開閉具なし MF-6 付き MF-58付 (参考) 定　価 コード№ 定　価 コード№

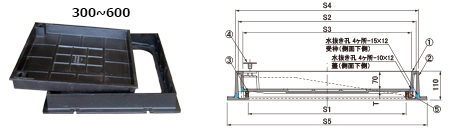

MIB-2
ローラー付
(T-2)		 300              02401601   02401600
350              02401611   02401610
450              02401621   02401620
500              02401631   02401630
600              02401641   02401640
MIB-6
ローラー付
(T-6)		 300              02401701   02401700
350              02401711   02401710
450              02401721   02401720
500              02401731   02401730
600              02401741   02401740
MIB-D
ローラー付
(T-8・Ｔ-14)		 300              02401801   02401800
350              02401811   02401810
450              02401821   02401820
500              02401831   02401830
600              02401841   02401840

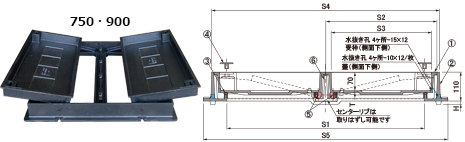

750              02401851   02401850
900              02401855   02401854
MIB-20D
ローラー付
(T-20ランクＣ)
(T-25ランクＣ)		 300              02401901   02401900
350              02401911   02401910
450              02401921   02401920
500              02401931   02401930
600              02401941   02401940
2-1-34
