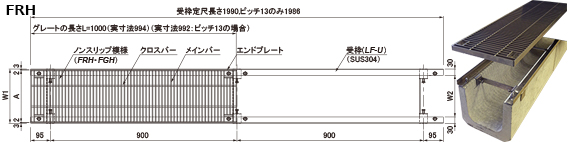

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　側溝衝撃なし

みぞ幅 ㎜	蓋幅 ㎜	高さ ㎜	ピッチ ㎜	型　式	蓋、枠セット	適用荷重	蓋		適用受枠
					承 認 図	側溝用	定 価／枚	コード№	型　式	受枠承認図	定 価／m
150	200	15	10	FRH10-1520		T-14		05366840	LF10-15-U15		UZ05389330
			13	FRH13-1520		T-14		05367020	LF13-15-U15		UZ05389310
			15	FRH15-1520		T-14		05367220	LF15-15-U15		UZ05389320
			22	FRH22-1520		T-2		05367520	LF22-15-U15		UZ05389350
			30	FRH30-1520		T-2		05367720	LF30-15-U15		UZ05389370
		20	22	FRH22-2020		T-14		05367521	LF22-20-U15		UZ05389351
			30	FRH30-2020		T-14		05367721	LF30-20-U15		UZ05389371
		25	30	FRH30-2520		T-14		05367722	LF30-25-U15		UZ05389372
180	250	15	10	FRH10-1525		T-14		05366850	LF10-15-U18		UZ05389330
			13	FRH13-1525		T-2		05367030	LF13-15-U18		UZ05389310
			15	FRH15-1525		T-2		05367230	LF15-15-U18		UZ05389320
			22	FRH22-1525		T-2		05367530	LF22-15-U18		UZ05389350
			30	FRH30-1525		歩 道		05367730	LF30-15-U18		UZ05389370
		20	10	FRH10-2025		T-14		05366851	LF10-20-U18		UZ05389331
			13	FRH13-2025		T-14		05367031	LF13-20-U18		UZ05389311
			15	FRH15-2025		T-14		05367231	LF15-20-U18		UZ05389321
			22	FRH22-2025		T-2		05367531	LF22-20-U18		UZ05389351
			30	FRH30-2025		T-2		05367731	LF30-20-U18		UZ05389371
		25	15	FRH15-2525		T-14		05367232	LF15-25-U18		UZ05389322
			22	FRH22-2525		T-14		05367532	LF22-25-U18		UZ05389352
			30	FRH30-2525		T-6		05367732	LF30-25-U18		UZ05389372
		32	30	FRH30-3225		T-14		05367733	LF30-32-U18		UZ05389373
240	300	15	10	FRH10-1530		T-2		05366860	LF10-15-U24		UZ05389330
			13	FRH13-1530		T-2		05367040	LF13-15-U24		UZ05389310
			15	FRH15-1530		T-2		05367240	LF15-15-U24		UZ05389320
			22	FRH22-1530		歩 道		05367540	LF22-15-U24		UZ05389350
			30	FRH30-1530		歩 道		05367740	LF30-15-U24		UZ05389370
		20	10	FRH10-2030		T-14		05366861	LF10-20-U24		UZ05389331
			13	FRH13-2030		T-6		05367041	LF13-20-U24		UZ05389311
			15	FRH15-2030		T-2		05367241	LF15-20-U24		UZ05389321
			22	FRH22-2030		T-2		05367541	LF22-20-U24		UZ05389351
			30	FRH30-2030		T-2		05367741	LF30-20-U24		UZ05389371
		25	10	FRH10-2530		T-14		05366862	LF10-25-U24		UZ05389332
			13	FRH13-2530		T-14		05367042	LF13-25-U24		UZ05389312
			15	FRH15-2530		T-14		05367242	LF15-25-U24		UZ05389322
			22	FRH22-2530		T-2		05367542	LF22-25-U24		UZ05389352
			30	FRH30-2530		T-2		05367742	LF30-25-U24		UZ05389372
		32	22	FRH22-3230		T-14		05367543	LF22-32-U24		UZ05389353
			30	FRH30-3230		T-14		05367743	LF30-32-U24		UZ05389373
		38	30	FRH30-3830		T-14		05367744	LF30-38-U24		UZ05389374
300	350	15	10	FRH10-1535		T-2		05366870	LF10-15-U30		UZ05389330
			13	FRH13-1535		T-2		05367050	LF13-15-U30		UZ05389310
			15	FRH15-1535		歩 道		05367250	LF15-15-U30		UZ05389320
			22	FRH22-1535		歩 道		05367550	LF22-15-U30		UZ05389350
			30	FRH30-1535		歩 道		05367750	LF30-15-U30		UZ05389370
		20	10	FRH10-2035		T-2		05366871	LF10-20-U30		UZ05389331
			13	FRH13-2035		T-2		05367051	LF13-20-U30		UZ05389311
			15	FRH15-2035		T-2		05367251	LF15-20-U30		UZ05389321
			22	FRH22-2035		T-2		05367551	LF22-20-U30		UZ05389351
			30	FRH30-2035		歩 道		05367751	LF30-20-U30		UZ05389371
		25	10	FRH10-2535		T-14		05366872	LF10-25-U30		UZ05389332
			13	FRH13-2535		T-14		05367052	LF13-25-U30		UZ05389312
			15	FRH15-2535		T-6		05367252	LF15-25-U30		UZ05389322
			22	FRH22-2535		T-2		05367552	LF22-25-U30		UZ05389352
			30	FRH30-2535		T-2		05367752	LF30-25-U30		UZ05389372
		32	13	FRH13-3235		T-14		05367053	LF13-32-U30		UZ05389313
			15	FRH15-3235		T-14		05367253	LF15-32-U30		UZ05389323
			22	FRH22-3235		T-6		05367553	LF22-32-U30		UZ05389353
			30	FRH30-3235		T-2		05367753	LF30-32-U30		UZ05389373
		38	22	FRH22-3835		T-14		05367554	LF22-38-U30		UZ05389354
			30	FRH30-3835		T-14		05367754	LF30-38-U30		UZ05389374
		50	30	FRH30-5035		T-14		05367755	LF30-50-U30		UZ05389375
受枠コーナー加工費／1ヶ所											AZ05389310

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要	定価／個	コード№
開閉具	MF-13	ボックススパナ（M8用）		02369813
	MF-20	フック（ステンレスグレーチング全般）		02369820
ボルトキャップ	CAP-22-＊＊＊＊	◆適用受枠・ボルトキャップ対応表（下表）参照	800
	CAP-19-＊＊＊＊

◆適用受枠・ボルトキャップ対応表
