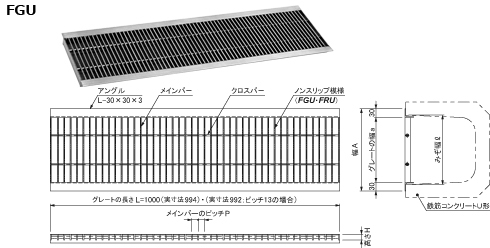

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

みぞ幅 ㎜	幅 ㎜	高さ ㎜	ピッチ ㎜	型 式	承 認 図	適用 荷重	蓋		オプション部品（ステンレス製クサリ）
							定 価／枚	コード№	型 式	定価／個	コード№
150	194	15	10	FGU10-1515		T-14		05335040	CS4C2A-50		05389980
			13	FGU13-1515		T-14		05335110	CS4C4A		05389960
			15	FGU15-1515		T-14		05335210	CS4C4A		05389960
			22	FGU22-1515		T-2		05335510	CS4C4A		05389960
			30	FGU30-1515		T-2		05335710	CS4C4A		05389960
		20	10	FGU10-2015		T-14		05335041	CS4C2A-50		05389980
			13	FGU13-2015		T-14		05335111	CS4C4A		05389960
			15	FGU15-2015		T-14		05335211	CS4C4A		05389960
			22	FGU22-2015		T-14		05335511	CS4C4A		05389960
			30	FGU30-2015		T-14		05335711	CS4C4A		05389960
180	224	15	10	FGU10-1518		T-14		05335050	CS4C2A-50		05389980
			13	FGU13-1518		T-14		05335120	CS4C4A		05389960
			15	FGU15-1518		T-2		05335220	CS4C4A		05389960
			22	FGU22-1518		T-2		05335520	CS4C4A		05389960
			30	FGU30-1518		T-2		05335720	CS4C4A		05389960
		20	10	FGU10-2018		T-14		05335051	CS4C2A-50		05389980
			13	FGU13-2018		T-14		05335121	CS4C4A		05389960
			15	FGU15-2018		T-14		05335221	CS4C4A		05389960
			22	FGU22-2018		T-14		05335521	CS4C4A		05389960
			30	FGU30-2018		T-2		05335721	CS4C4A		05389960
		25	30	FGU30-2518		T-14		05335722	CS4C4A		05389960
240	284	15	10	FGU10-1524		T-2		05335060	CS4C2A-50		05389980
			13	FGU13-1524		T-2		05335130	CS4C4A		05389960
			15	FGU15-1524		T-2		05335230	CS4C4A		05389960
			22	FGU22-1524		歩 道		05335530	CS4C4A		05389960
			30	FGU30-1524		歩 道		05335730	CS4C4A		05389960
		20	10	FGU10-2024		T-14		05335061	CS4C2A-50		05389980
			13	FGU13-2024		T-14		05335131	CS4C4A		05389960
			15	FGU15-2024		T-2		05335231	CS4C4A		05389960
			22	FGU22-2024		T-2		05335531	CS4C4A		05389960
			30	FGU30-2024		T-2		05335731	CS4C4A		05389960
		25	15	FGU15-2524		T-14		05335232	CS4C4A		05389960
			22	FGU22-2524		T-6		05335532	CS4C4A		05389960
			30	FGU30-2524		T-2		05335732	CS4C4A		05389960
		32	22	FGU22-3224		T-14		05335533	CS4C4A		05389960
			30	FGU30-3224		T-14		05335733	CS4C4A		05389960
300	344	15	10	FGU10-1530		T-2		05335070	CS4C2A-50		05389980
			13	FGU13-1530		T-2		05335140	CS4C4A		05389960
			15	FGU15-1530		歩 道		05335240	CS4C4A		05389960
			22	FGU22-1530		歩 道		05335540	CS4C4A		05389960
			30	FGU30-1530		歩 道		05335740	CS4C4A		05389960
		20	10	FGU10-2030		T-2		05335071	CS4C2A-50		05389980
			13	FGU13-2030		T-2		05335141	CS4C4A		05389960
			15	FGU15-2030		T-2		05335241	CS4C4A		05389960
			22	FGU22-2030		T-2		05335541	CS4C4A		05389960
			30	FGU30-2030		歩 道		05335741	CS4C4A		05389960
		25	10	FGU10-2530		T-14		05335072	CS4C4A+KC-2S		05389961
			13	FGU13-2530		T-14		05335142	CS4C4A		05389960
			15	FGU15-2530		T-6		05335242	CS4C4A		05389960
			22	FGU22-2530		T-2		05335542	CS4C4A		05389960
			30	FGU30-2530		T-2		05335742	CS4C4A		05389960
		32	15	FGU15-3230		T-14		05335243	CS4C4A		05389960
			22	FGU22-3230		T-6		05335543	CS4C4A		05389960
			30	FGU30-3230		T-2		05335743	CS4C4A		05389960
360	404	15	10	FGU10-1536		T-2		05335080	CS4C2A-50		05389980
			13	FGU13-1536		歩 道		05335150	CS4C4A		05389960
			15	FGU15-1536		歩 道		05335250	CS4C4A		05389960
			22	FGU22-1536		歩 道		05335550	CS4C4A		05389960
			30	FGU30-1536		歩 道		05335750	CS4C4A		05389960
		20	10	FGU10-2036		T-2		05335081	CS4C2A-50		05389980
			13	FGU13-2036		T-2		05335151	CS4C4A		05389960
			15	FGU15-2036		T-2		05335251	CS4C4A		05389960
			22	FGU22-2036		歩 道		05335551	CS4C4A		05389960
			30	FGU30-2036		歩 道		05335751	CS4C4A		05389960
		25	10	FGU10-2536		T-6		05335082	CS4C4A+KC-2S		05389961
			13	FGU13-2536		T-2		05335152	CS4C4A		05389960
			15	FGU15-2536		T-2		05335252	CS4C4A		05389960
			22	FGU22-2536		T-2		05335552	CS4C4A		05389960
			30	FGU30-2536		歩 道		05335752	CS4C4A		05389960
		32	10	FGU10-3236		T-14		05335083	CS4C4A+KC-2S		05389961
			13	FGU13-3236		T-14		05335153	CS4C4A		05389960
			15	FGU15-3236		T-14		05335253	CS4C4A		05389960
			22	FGU22-3236		T-2		05335553	CS4C4A		05389960
			30	FGU30-3236		T-2		05335753	CS4C4A		05389960

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製 クサリ	CS4C2A-50	P＝10㎜用	H=15,20㎜用		05389980
	CS4C4A+KC-2S		H=25,32㎜用		05389961
	CS4C4A	P＝13,15,22,30㎜用	H=15,20,25,32㎜用		05389960
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝15,22,30㎜用			05389710
連結クリップ	US-9-15	P＝10,13,15,22,30㎜用 （P＝10は定尺のみ適用）	H＝15㎜用		05389682
	US-9-20		H＝20㎜用		05389683
	US-9-25		H＝25㎜用		05389684
	US-9-32		H＝32㎜用		05389685
クッションゴム	P-27	両サイド１組当たり／￥5,000			05389995
