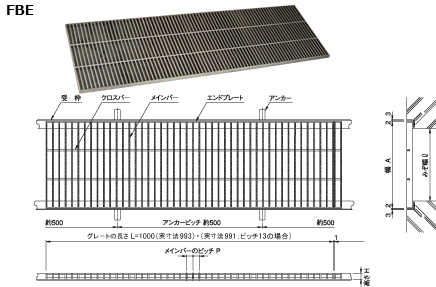

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　横断衝撃あり・側溝衝撃なし

みぞ幅 ㎜	蓋幅 ㎜	高さ ㎜	ピッチ ㎜	型　式	承 認 図	適用荷重		蓋		適用受枠
						横断溝	側溝用	定 価／枚	コード№	型　式	定 価／m	コード№
100	150	15	10	FBE10-1515		歩 道	歩 道		05340010	LS-15		05389000
			13	FBE13-1515		歩 道	歩 道		05340110
			15	FBE15-1515		歩 道	歩 道		05340210
			22	FBE22-1515		歩 道	歩 道		05340510
			30	FBE30-1515		歩 道	歩 道		05340710
		20	10	FBE10-2015		T-2	T-2		05340011	LS-20		05389001
			13	FBE13-2015		T-2	T-2		05340111
			15	FBE15-2015		T-2	T-2		05340211
			22	FBE22-2015		T-2	T-2		05340511
			30	FBE30-2015		T-2	T-2		05340711
150	200	15	10	FBE10-1520		歩 道	歩 道		05340020	LS-15		05389000
			13	FBE13-1520		歩 道	歩 道		05340120
			15	FBE15-1520		歩 道	歩 道		05340220
			22	FBE22-1520		歩 道	歩 道		05340520
			30	FBE30-1520		歩 道	歩 道		05340720
		20	10	FBE10-2020		T-2	T-2		05340021	LS-20		05389001
			13	FBE13-2020		T-2	T-2		05340121
			15	FBE15-2020		T-2	T-2		05340221
			22	FBE22-2020		T-2	T-2		05340521
			30	FBE30-2020		T-2	T-2		05340721
200	250	15	10	FBE10-1525		歩 道	歩 道		05340030	LS-15		05389000
			13	FBE13-1525		歩 道	歩 道		05340130
			15	FBE15-1525		歩 道	歩 道		05340230
			22	FBE22-1525		歩 道	歩 道		05340530
			30	FBE30-1525		歩 道	歩 道		05340730
		20	10	FBE10-2025		T-2	T-2		05340031	LS-20		05389001
			13	FBE13-2025		T-2	T-2		05340131
			15	FBE15-2025		T-2	T-2		05340231
			22	FBE22-2025		T-2	T-2		05340531
			30	FBE30-2025		歩 道	歩 道		05340731
250	300	15	10	FBE10-1530		歩 道	歩 道		05340040	LS-15		05389000
			13	FBE13-1530		歩 道	歩 道		05340140
			15	FBE15-1530		歩 道	歩 道		05340240
			22	FBE22-1530		歩 道	歩 道		05340540
			30	FBE30-1530		歩 道	歩 道		05340740
		20	10	FBE10-2030		T-2	T-2		05340041	LS-20		05389001
			13	FBE13-2030		T-2	T-2		05340141
			15	FBE15-2030		T-2	T-2		05340241
			22	FBE22-2030		歩 道	歩 道		05340541
			30	FBE30-2030		歩 道	歩 道		05340741
300	350	15	10	FBE10-1535		歩 道	歩 道		05340050	LS-15		05389000
			13	FBE13-1535		歩 道	歩 道		05340150
			15	FBE15-1535		歩 道	歩 道		05340250
			22	FBE22-1535		歩 道	歩 道		05340550
			30	FBE30-1535		歩 道	歩 道		05340750
		20	10	FBE10-2035		T-2	T-2		05340051	LS-20		05389001
			13	FBE13-2035		歩 道	歩 道		05340151
			15	FBE15-2035		歩 道	歩 道		05340251
			22	FBE22-2035		歩 道	歩 道		05340551
			30	FBE30-2035		歩 道	歩 道		05340751
受枠コーナー加工費／1ヶ所											AZ05389000

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製 クサリ	CS4C2A-50	P＝10㎜用	H=15,20㎜用		05389980
	CS4C4A	P＝13,15,22,30㎜用	H=15,20㎜用		05389960
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝15,22,30㎜用			05389710
連結クリップ	US-9-15	P＝10,13,15,22,30㎜用	H＝15㎜用		05389682
	US-9-20		H＝20㎜用		05389683
