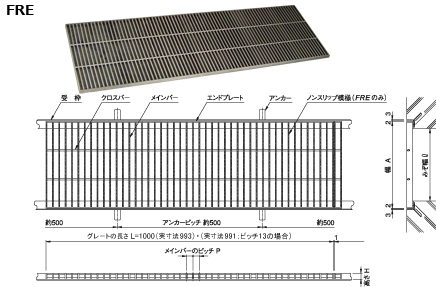

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　横断衝撃あり・側溝衝撃なし

みぞ幅 ㎜	蓋幅 ㎜	高さ ㎜	ピッチ ㎜	型　式	承 認 図	適用荷重		蓋		適用受枠
						横断溝	側溝用	定 価／枚	コード№	型　式	定 価／m	コード№
100	150	15	10	FRE10-1515		歩 道	歩 道		05345010	LS-15		05389000
			13	FRE13-1515		歩 道	歩 道		05345110
			15	FRE15-1515		歩 道	歩 道		05345210
			22	FRE22-1515		歩 道	歩 道		05345510
			30	FRE30-1515		歩 道	歩 道		05345710
		20	10	FRE10-2015		T-2	T-2		05345011	LS-20		05389001
			13	FRE13-2015		T-2	T-2		05345111
			15	FRE15-2015		T-2	T-2		05345211
			22	FRE22-2015		T-2	T-2		05345511
			30	FRE30-2015		T-2	T-2		05345711
150	200	15	10	FRE10-1520		歩 道	歩 道		05345020	LS-15		05389000
			13	FRE13-1520		歩 道	歩 道		05345120
			15	FRE15-1520		歩 道	歩 道		05345220
			22	FRE22-1520		歩 道	歩 道		05345520
			30	FRE30-1520		歩 道	歩 道		05345720
		20	10	FRE10-2020		T-2	T-2		05345021	LS-20		05389001
			13	FRE13-2020		T-2	T-2		05345121
			15	FRE15-2020		T-2	T-2		05345221
			22	FRE22-2020		T-2	T-2		05345521
			30	FRE30-2020		T-2	T-2		05345721
200	250	15	10	FRE10-1525		歩 道	歩 道		05345030	LS-15		05389000
			13	FRE13-1525		歩 道	歩 道		05345130
			15	FRE15-1525		歩 道	歩 道		05345230
			22	FRE22-1525		歩 道	歩 道		05345530
			30	FRE30-1525		歩 道	歩 道		05345730
		20	10	FRE10-2025		T-2	T-2		05345031	LS-20		05389001
			13	FRE13-2025		T-2	T-2		05345131
			15	FRE15-2025		T-2	T-2		05345231
			22	FRE22-2025		T-2	T-2		05345531
			30	FRE30-2025		歩 道	歩 道		05345731
250	300	15	10	FRE10-1530		歩 道	歩 道		05345040	LS-15		05389000
			13	FRE13-1530		歩 道	歩 道		05345140
			15	FRE15-1530		歩 道	歩 道		05345240
			22	FRE22-1530		歩 道	歩 道		05345540
			30	FRE30-1530		歩 道	歩 道		05345740
		20	10	FRE10-2030		T-2	T-2		05345041	LS-20		05389001
			13	FRE13-2030		T-2	T-2		05345141
			15	FRE15-2030		T-2	T-2		05345241
			22	FRE22-2030		歩 道	歩 道		05345541
			30	FRE30-2030		歩 道	歩 道		05345741
300	350	15	10	FRE10-1535		歩 道	歩 道		05345050	LS-15		05389000
			13	FRE13-1535		歩 道	歩 道		05345150
			15	FRE15-1535		歩 道	歩 道		05345250
			22	FRE22-1535		歩 道	歩 道		05345550
			30	FRE30-1535		歩 道	歩 道		05345750
		20	10	FRE10-2035		T-2	T-2		05345051	LS-20		05389001
			13	FRE13-2035		歩 道	歩 道		05345151
			15	FRE15-2035		歩 道	歩 道		05345251
			22	FRE22-2035		歩 道	歩 道		05345551
			30	FRE30-2035		歩 道	歩 道		05345751
受枠コーナー加工費／1ヶ所											AZ05389000

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製 クサリ	CS4C2A-50	P＝10㎜用	H=15,20㎜用		05389980
	CS4C4A	P＝13,15,22,30㎜用	H=15,20㎜用		05389960
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝15,22,30㎜用			05389710
連結クリップ	US-9-15	P＝10,13,15,22,30㎜用	H＝15㎜用		05389682
	US-9-20		H＝20㎜用		05389683
