●ケーブルホール蓋 AP-T型
10-10
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ２㎜
蓋幅550㎜以上は補強付

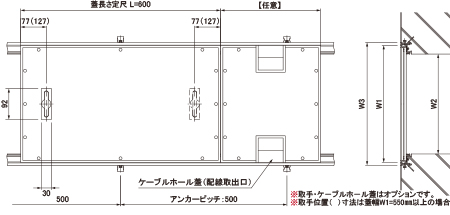

蓋の切欠き加工・取手割付図
・
標準付属部品
・
オプション部品
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-11 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP2-T4-20   06350402 MZ06350402       AFK-11   06336010
200 252 AP2-T4-25   06350404 MZ06350404
250 302 AP2-T4-30   06350406 MZ06350406
300 352 AP2-T4-35   06350408 MZ06350408
350 402 AP2-T4-40   06350410 MZ06350410
400 452 AP2-T4-45   06350412 MZ06350412    受枠コーナー加工費／1ヶ所
450 502 AP2-T4-50   06350414 MZ06350414      AZ06335300
500 552 AP2-T4-55   06350416 MZ06350416
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-15 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP2-T4-20   06350402 MZ06350402       AFK-15   06336050
200 252 AP2-T4-25   06350404 MZ06350404
250 302 AP2-T4-30   06350406 MZ06350406
300 352 AP2-T4-35   06350408 MZ06350408
350 402 AP2-T4-40   06350410 MZ06350410
400 452 AP2-T4-45   06350412 MZ06350412    受枠コーナー加工費／1ヶ所
450 502 AP2-T4-50   06350414 MZ06350414      AZ06335300
500 552 AP2-T4-55   06350416 MZ06350416
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ３㎜
蓋幅550㎜以上は補強付
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-11 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP3-T4-20   06350420 MZ06350420       AFK-11   06336010
200 252 AP3-T4-25   06350425 MZ06350425
250 302 AP3-T4-30   06350430 MZ06350430
300 352 AP3-T4-35   06350435 MZ06350435
350 402 AP3-T4-40   06350440 MZ06350440
400 452 AP3-T4-45   06350445 MZ06350445    受枠コーナー加工費／1ヶ所
450 502 AP3-T4-50   06350450 MZ06350450      AZ06335300
500 552 AP3-T4-55   06350455 MZ06350455
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-15 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP3-T4-20   06350420 MZ06350420       AFK-15   06336050
200 252 AP3-T4-25   06350425 MZ06350425
250 302 AP3-T4-30   06350430 MZ06350430
300 352 AP3-T4-35   06350435 MZ06350435
350 402 AP3-T4-40   06350440 MZ06350440
400 452 AP3-T4-45   06350445 MZ06350445    受枠コーナー加工費／1ヶ所
450 502 AP3-T4-50   06350450 MZ06350450      AZ06335300
500 552 AP3-T4-55   06350455 MZ06350455
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ５㎜
蓋幅550㎜以上は補強付
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-11 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP5-T4-20   06350520 MZ06350520       AFK-11   06336010
200 252 AP5-T4-25   06350525 MZ06350525
250 302 AP5-T4-30   06350530 MZ06350530
300 352 AP5-T4-35   06350535 MZ06350535
350 402 AP5-T4-40   06350540 MZ06350540
400 452 AP5-T4-45   06350545 MZ06350545    受枠コーナー加工費／1ヶ所
450 502 AP5-T4-50   06350550 MZ06350550      AZ06335300
500 552 AP5-T4-55   06350555 MZ06350555
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-15 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP5-T4-20   06350520 MZ06350520       AFK-15   06336050
200 252 AP5-T4-25   06350525 MZ06350525
250 302 AP5-T4-30   06350530 MZ06350530
300 352 AP5-T4-35   06350535 MZ06350535
350 402 AP5-T4-40   06350540 MZ06350540
400 452 AP5-T4-45   06350545 MZ06350545    受枠コーナー加工費／1ヶ所
450 502 AP5-T4-50   06350550 MZ06350550      AZ06335300
500 552 AP5-T4-55   06350555 MZ06350555
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ７㎜
蓋幅550㎜以上は補強付
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-11 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP7-T4-20   06350620 MZ06350620       AFK-11   06336010
200 252 AP7-T4-25   06350625 MZ06350625
250 302 AP7-T4-30   06350630 MZ06350630
300 352 AP7-T4-35   06350635 MZ06350635
350 402 AP7-T4-40   06350640 MZ06350640
400 452 AP7-T4-45   06350645 MZ06350645    受枠コーナー加工費／1ヶ所
450 502 AP7-T4-50   06350650 MZ06350650      AZ06335300
500 552 AP7-T4-55   06350655 MZ06350655
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-15 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP7-T4-20   06350620 MZ06350620       AFK-15   06336050
200 252 AP7-T4-25   06350625 MZ06350625
250 302 AP7-T4-30   06350630 MZ06350630
300 352 AP7-T4-35   06350635 MZ06350635
350 402 AP7-T4-40   06350640 MZ06350640
400 452 AP7-T4-45   06350645 MZ06350645    受枠コーナー加工費／1ヶ所
450 502 AP7-T4-50   06350650 MZ06350650      AZ06335300
500 552 AP7-T4-55   06350655 MZ06350655
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ３㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-11 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP3-T3-20   06350120 MZ06350120       AFK-11   06336010
200 252 AP3-T3-25   06350125 MZ06350125    受枠コーナー加工費／1ヶ所
250 302 AP3-T3-30   06350130 MZ06350130      AZ06335300
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-15 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP3-T3-20   06350120 MZ06350120       AFK-15   06336050
200 252 AP3-T3-25   06350125 MZ06350125    受枠コーナー加工費／1ヶ所
250 302 AP3-T3-30   06350130 MZ06350130      AZ06335300
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ５㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-11 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP5-T3-20   06350220 MZ06350220       AFK-11   06336010
200 252 AP5-T3-25   06350225 MZ06350225    受枠コーナー加工費／1ヶ所
250 302 AP5-T3-30   06350230 MZ06350230      AZ06335300
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-15 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP5-T3-20   06350220 MZ06350220       AFK-15   06336050
200 252 AP5-T3-25   06350225 MZ06350225    受枠コーナー加工費／1ヶ所
250 302 AP5-T3-30   06350230 MZ06350230      AZ06335300
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ７㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-11 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP7-T3-20   06350320 MZ06350320       AFK-11   06336010
200 252 AP7-T3-25   06350325 MZ06350325    受枠コーナー加工費／1ヶ所
250 302 AP7-T3-30   06350330 MZ06350330      AZ06335300
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-15 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 202 AP7-T3-20   06350320 MZ06350320       AFK-15   06336050
200 252 AP7-T3-25   06350325 MZ06350325    受枠コーナー加工費／1ヶ所
250 302 AP7-T3-30   06350330 MZ06350330      AZ06335300

蓋の切欠き加工費（縁枠付）
三角形切欠き		   1ヶ所 TZ06350120
蓋の切欠き加工費（縁枠付）
端部切欠き		   1ヶ所 EZ06350120
蓋の切欠き加工費（縁枠付）
中切欠き		   1ヶ所 HZ06350120
AP-T切欠き図
AP-T取手割付図
関連ページ（PDFカタログ）
●特長・材質・強度・用途・機種選定表
10-2
●施工について
10-13
●幅出しスペーサー取付例・取手について
10-3
●アルミ製受枠
10-14
●ケーブルホール蓋タイプ
10-10
関連ページ（詳細ページ）
●標準付属部品・オプション部品
10-3
標準付属部品
品  名 型　式 定価／個 コード№ 標準付属個数
直線ジョイント JS   06341020 1
溶接アンカー AK-2   06341011 4
壁際用アンカー AK-35   06341012 ※
※壁際用アンカーは 標準付属品 ではございません。
　ピットンの設置場所に応じて、必要な際はご指示ください。
オプション部品  幅出しスペーサー
みぞ幅 ㎜ 蓋幅 ㎜ 型　式 定価／個 コード№
150 202 SA-20   06340120
200 252 SA-25   06340125
250 302 SA-30   06340130
300 352 SA-35   06340135
350 402 SA-40   06340140
400 452 SA-45   06340145
450 502 SA-50   06340150
500 552 SA-55   06340155
オプション部品
品  名 型　式 定価／個 コード№
入隅ジョイント  JI   06341030
入隅切ジョイント JI-2   06341050
出隅ジョイント JO   06341040
出隅切ジョイント JO-2   06341060
アルミ取手 AT   06341110
10-4~5
