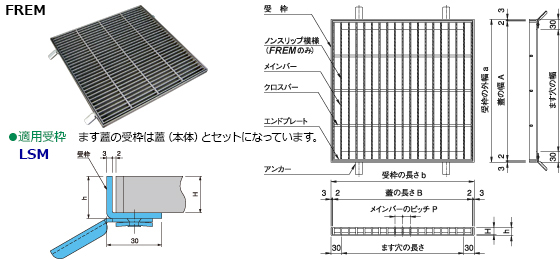

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　横断衝撃なし

ます穴 □㎜	蓋幅 □㎜	高さ ㎜	ピッチ ㎜	ます蓋セット (蓋+四方受枠)						オプション部品　（↓開閉具）
				蓋：FRMH	四方受枠	承 認 図	適用 荷重	定 価／組	コード№	ステンレス製クサリ
										型　式	定価／個	コード№
250	300	15	10	FREM10-1530	LSM-15		歩 道		05346000	CS4C2A-50		05389980
			13	FREM13-1530	LSM-15		歩 道		05346080	CS4C4A		05389960
			15	FREM15-1530	LSM-15		歩 道		05346160	CS4C4A		05389960
			22	FREM22-1530	LSM-15		歩 道		05346240	CS4C4A		05389960
			30	FREM30-1530	LSM-15		歩 道		05346320	CS4C4A		05389960
		20	10	FREM10-2030	LSM-20		T-2		05346002	CS4C2A-50		05389980
			13	FREM13-2030	LSM-20		T-2		05346082	CS4C4A		05389960
			15	FREM15-2030	LSM-20		T-2		05346162	CS4C4A		05389960
			22	FREM22-2030	LSM-20		歩 道		05346242	CS4C4A		05389960
			30	FREM30-2030	LSM-20		歩 道		05346322	CS4C4A		05389960
300	350	15	10	FREM10-1535	LSM-15		歩 道		05346010	CS4C2A-50		05389980
			13	FREM13-1535	LSM-15		歩 道		05346090	CS4C4A		05389960
			15	FREM15-1535	LSM-15		歩 道		05346170	CS4C4A		05389960
			22	FREM22-1535	LSM-15		歩 道		05346250	CS4C4A		05389960
			30	FREM30-1535	LSM-15		歩 道		05346330	CS4C4A		05389960
		20	10	FREM10-2035	LSM-20		T-2		05346012	CS4C2A-50		05389980
			13	FREM13-2035	LSM-20		T-2		05346092	CS4C4A		05389960
			15	FREM15-2035	LSM-20		T-2		05346172	CS4C4A		05389960
			22	FREM22-2035	LSM-20		歩 道		05346252	CS4C4A		05389960
			30	FREM30-2035	LSM-20		歩 道		05346332	CS4C4A		05389960
350	400	15	10	FREM10-1540	LSM-15		歩 道		05346020	CS4C2A-50		05389980
			13	FREM13-1540	LSM-15		歩 道		05346100	CS4C4A		05389960
			15	FREM15-1540	LSM-15		歩 道		05346180	CS4C4A		05389960
			22	FREM22-1540	LSM-15		歩 道		05346260	CS4C4A		05389960
			30	FREM30-1540	LSM-15		歩 道		05346340	CS4C4A		05389960
		20	10	FREM10-2040	LSM-20		T-2		05346022	CS4C2A-50		05389980
			13	FREM13-2040	LSM-20		歩 道		05346102	CS4C4A		05389960
			15	FREM15-2040	LSM-20		歩 道		05346182	CS4C4A		05389960
			22	FREM22-2040	LSM-20		歩 道		05346262	CS4C4A		05389960
			30	FREM30-2040	LSM-20		歩 道		05346342	CS4C4A		05389960
400	450	15	10	FREM10-1545	LSM-15		歩 道		05346030	CS4C2A-50		05389980
			13	FREM13-1545	LSM-15		歩 道		05346110	CS4C4A		05389960
			15	FREM15-1545	LSM-15		歩 道		05346190	CS4C4A		05389960
			22	FREM22-1545	LSM-15		歩 道		05346270	CS4C4A		05389960
			30	FREM30-1545	LSM-15		歩 道		05346350	CS4C4A		05389960
		20	10	FREM10-2045	LSM-20		T-2		05346032	CS4C2A-50		05389980
			13	FREM13-2045	LSM-20		歩 道		05346112	CS4C4A		05389960
			15	FREM15-2045	LSM-20		歩 道		05346192	CS4C4A		05389960
			22	FREM22-2045	LSM-20		歩 道		05346272	CS4C4A		05389960
			30	FREM30-2045	LSM-20		歩 道		05346352	CS4C4A		05389960
450	500	15	10	FREM10-1550	LSM-15		歩 道		05346040	CS4C2A-50		05389980
			13	FREM13-1550	LSM-15		歩 道		05346120	CS4C4A		05389960
			15	FREM15-1550	LSM-15		歩 道		05346200	CS4C4A		05389960
			22	FREM22-1550	LSM-15		歩 道		05346280	CS4C4A		05389960
			30	FREM30-1550	LSM-15		歩 道		05346360	CS4C4A		05389960
		20	10	FREM10-2050	LSM-20		歩 道		05346042	CS4C2A-50		05389980
			13	FREM13-2050	LSM-20		歩 道		05346122	CS4C4A		05389960
			15	FREM15-2050	LSM-20		歩 道		05346202	CS4C4A		05389960
			22	FREM22-2050	LSM-20		歩 道		05346282	CS4C4A		05389960
			30	FREM30-2050	LSM-20		歩 道		05346362	CS4C4A		05389960
500	550	15	10	FREM10-1555	LSM-15		歩 道		05346050	CS4C2A-50		05389980
			13	FREM13-1555	LSM-15		歩 道		05346130	CS4C4A		05389960
			15	FREM15-1555	LSM-15		歩 道		05346210	CS4C4A		05389960
			22	FREM22-1555	LSM-15		歩 道		05346290	CS4C4A		05389960
			30	FREM30-1555	LSM-15		歩 道		05346370	CS4C4A		05389960
		20	10	FREM10-2055	LSM-20		歩 道		05346052	CS4C2A-50		05389980
			13	FREM13-2055	LSM-20		歩 道		05346132	CS4C4A		05389960
			15	FREM15-2055	LSM-20		歩 道		05346212	CS4C4A		05389960
			22	FREM22-2055	LSM-20		歩 道		05346292	CS4C4A		05389960
			30	FREM30-2055	LSM-20		歩 道		05346372	CS4C4A		05389960
550	600	15	10	FREM10-1560	LSM-15		歩 道		05346060	CS4C2A-50		05389980
			13	FREM13-1560	LSM-15		歩 道		05346140	CS4C4A		05389960
			15	FREM15-1560	LSM-15		歩 道		05346220	CS4C4A		05389960
			22	FREM22-1560	LSM-15		歩 道		05346300	CS4C4A		05389960
			30	FREM30-1560	LSM-15		歩 道		05346380	CS4C4A		05389960
		20	10	FREM10-2060	LSM-20		歩 道		05346062	CS4C2A-50		05389980
			13	FREM13-2060	LSM-20		歩 道		05346142	CS4C4A		05389960
			15	FREM15-2060	LSM-20		歩 道		05346222	CS4C4A		05389960
			22	FREM22-2060	LSM-20		歩 道		05346302	CS4C4A		05389960
			30	FREM30-2060	LSM-20		歩 道		05346382	CS4C4A		05389960
600	650	15	10	FREM10-1565	LSM-15		歩 道		05346070	CS4C2A-50		05389980
			13	FREM13-1565	LSM-15		歩 道		05346150	CS4C4A		05389960
			15	FREM15-1565	LSM-15		歩 道		05346230	CS4C4A		05389960
			22	FREM22-1565	LSM-15		歩 道		05346310	CS4C4A		05389960
			30	FREM30-1565	LSM-15		歩 道		05346390	CS4C4A		05389960
		20	10	FREM10-2065	LSM-20		歩 道		05346072	CS4C2A-50		05389980
			13	FREM13-2065	LSM-20		歩 道		05346152	CS4C4A		05389960
			15	FREM15-2065	LSM-20		歩 道		05346232	CS4C4A		05389960
			22	FREM22-2065	LSM-20		歩 道		05346312	CS4C4A		05389960
			30	FREM30-2065	LSM-20		歩 道		05346392	CS4C4A		05389960
オプション部品				開閉具	フック（ステンレスグレーチング全般）					MF-20		02369820
