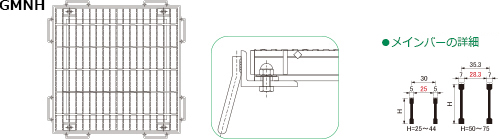

ノンスリップタイプ 固定式 角ます蓋　横断溝用
←№65カタログ 6-21ページ
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
関連ページ（詳細ページ）
●オプション部品
6-5
オプション部品
ます穴
□㎜		 H
㎜ 		型　式 蓋、枠 セット 適用荷重　横断 衝撃なし 承 認 図 参 考 図 : めっき枠
★印は蓋2枚割 定価／組 コード№ T-2 T-6 T-14 T-20 T-25 別途お見積りいたします
300 25 GMNH25-33   04311610 ●
38 GMNH38-33   04311612   ● ●
44 GMNH44-33   04311613       ●
50 GMNH50-33   04311614         ●
400 32 GMNH32-44   04311621 ●
44 GMNH44-44   04311622   ● ●
50 GMNH50-44   04311624       ●
55 GMNH55-44   04311625         ●
450 32 GMNH32-45   04311631 ●
50 GMNH50-45   04311634   ● ●
55 GMNH55-45   04311635       ●
60 GMNH60-45   04311636         ●
500 50 GMNH50-55   04311641 ● ● ●
55 GMNH55-55   04311642       ●
65 GMNH65-55   04311643         ●
600 55 GMNH55-66   04311652 ● ● ●
65 GMNH65-66   04311653       ●
75 GMNH75-66   04311654         ●
700 60 GMNH60-77   04311664 ● ● ●
75 GMNH75-77   04311665       ● ●
800 65 GMNH65-88   04311677 ● ● ●
75 GMNH75-88   04311678       ●
900 65 GMNH65-99   04311687 ● ● ●
1000 75 ★GMNH75-10   04311697 ● ● ●
ます穴
□㎜		 H
㎜ 		型　式     オプション部品（ボックススパナ適用表）
★印は蓋2枚割         品　名 型　式 定価／個 コード№
300 25 GMNH25-33         M8用 MF-13   02369813
38 GMNH38-33
44 GMNH44-33         M16用 MF-7   02369807
50 GMNH50-33
400 32 GMNH32-44         M8用 MF-13   02369813
44 GMNH44-44         M16用 MF-7   02369807
50 GMNH50-44
55 GMNH55-44
450 32 GMNH32-45         M8用 MF-13   02369813
50 GMNH50-45         M16用 MF-7   02369807
55 GMNH55-45
65 GMNH65-45
500 50 GMNH50-55
55 GMNH55-55
65 GMNH65-55
600 55 GMNH55-66
65 GMNH65-66
75 GMNH75-66
700 60 GMNH60-77
75 GMNH75-77
800 65 GMNH65-88
75 GMNH75-88
900 65 GMNH65-99
1000 75 ★GMNH75-10
6-21
