歩道用 Ｔバー 側溝蓋用
←№65カタログ 4-2-2ページ

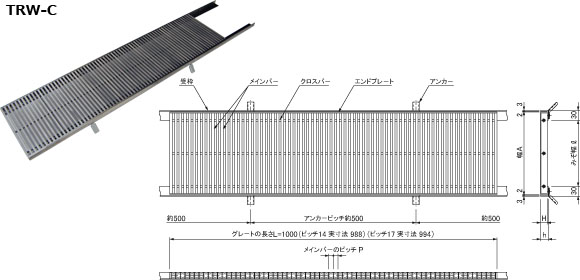

ノンスリップタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜
●適用受枠

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●U字溝用受枠
4-2-5
●オプション部品
4-2-11
関連ページ（詳細ページ）
●U字溝用受枠
4-2-5
●オプション部品
4-2-11
●寸法表　クローズエンド
オプション部品
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LS）		 蓋 通し受枠：LS 受 枠 コーナー
加工費／1ヶ所
定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TRW14-1515-C      05321410 LS-15   05389000 AZ05389000
17 TRW17-1515-C      05321610
20 14 TRW14-2015-C      05321411 LS-20   05389001
17 TRW17-2015-C      05321611
150 200 15 14 TRW14-1520-C      05321420 LS-15   05389000
17 TRW17-1520-C      05321620
20 14 TRW14-2020-C      05321421 LS-20   05389001
17 TRW17-2020-C      05321621
200 250 15 14 TRW14-1525-C      05321430 LS-15   05389000
17 TRW17-1525-C      05321630
20 14 TRW14-2025-C      05321431 LS-20   05389001
17 TRW17-2025-C      05321631
250 300 15 14 TRW14-1530-C      05321440 LS-15   05389000
17 TRW17-1530-C      05321640
20 14 TRW14-2030-C      05321441 LS-20   05389001
17 TRW17-2030-C      05321641
300 350 15 14 TRW14-1535-C      05321450 LS-15   05389000
17 TRW17-1535-C      05321650
20 14 TRW14-2035-C      05321451 LS-20   05389001
17 TRW17-2035-C      05321651
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LP）		 蓋 通し受枠：LP 受 枠 コーナー
加工費／1ヶ所
定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TRW14-1515-C      05321410 LP-15   05389010 AZ05389000
17 TRW17-1515-C      05321610
20 14 TRW14-2015-C      05321411 LP-20   05389011
17 TRW17-2015-C      05321611
150 200 15 14 TRW14-1520-C      05321420 LP-15   05389010
17 TRW17-1520-C      05321620
20 14 TRW14-2020-C      05321421 LP-20   05389011
17 TRW17-2020-C      05321621
200 250 15 14 TRW14-1525-C      05321430 LP-15   05389010
17 TRW17-1525-C      05321630
20 14 TRW14-2025-C      05321431 LP-20   05389011
17 TRW17-2025-C      05321631
250 300 15 14 TRW14-1530-C      05321440 LP-15   05389010
17 TRW17-1530-C      05321640
20 14 TRW14-2030-C      05321441 LP-20   05389011
17 TRW17-2030-C      05321641
300 350 15 14 TRW14-1535-C      05321450 LP-15   05389010
17 TRW17-1535-C      05321650
20 14 TRW14-2035-C      05321451 LP-20   05389011
17 TRW17-2035-C      05321651
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
ステンレス製クサリ CS4C4A Ｔバータイプ用   05389960
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
連結クリップ US-14-15 H=15用・端部メインバーがTバー同士   05389688
US-14-20 H=20用・端部メインバーがTバー同士   05389689
US-15-15 H=15用・端部メインバーがフラットバー同士   05389690
US-15-20 H=20用・端部メインバーがフラットバー同士   05389691
US-7 H=15用・端部メインバーがフラットバーとTバー   05389680
US-8 H=20用・端部メインバーがフラットバーとTバー   05389681
4-2-2
