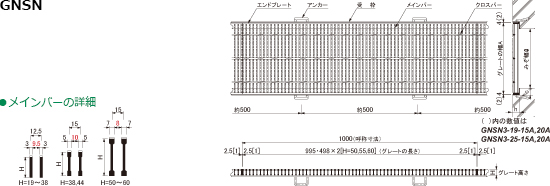

ノンスリップタイプ 細目 みぞ蓋　 横断溝・側溝用
←№65カタログ 6-10ページ
〈公共建築協会評価品 歩行(歩道)~T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●U字溝用受枠(幅止スペーサー付)
6-11
関連ページ（詳細ページ）
●オプション部品
6-5
●U字溝用受枠(幅止スペーサー付)
6-11
適用荷重一覧表・オプション部品 連結クリップ適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 承 認 図 蓋 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ ★印は蓋2枚割 定 価／枚 コード№ 型　式 定 価／m コード№
150 200 19 GNSN3-19-15A      04385300 GSL-25A   04328110 AZ04328110
25 GNSN3-25-15A      04385306 GSL-30A   04328130
200 250 19 GNSN3-19-20A      04385310 GSL-25A   04328110
25 GNSN3-25-20A      04385316 GSL-30A   04328130
32 GNSN3-32-20A      04385317 GL-37A   04328150
200 300 19 GNSN3-19-20      04385320 GSL-23   04328124
25 GNSN3-25-20      04385326 GSL-31   04328144
32 GNSN3-32-20      04385327 GSL-38   04328164
250 350 19 GNSN3-19-25      04385330 GSL-23   04328124
25 GNSN3-25-25      04385336 GSL-31   04328144
32 GNSN3-32-25      04385337 GSL-38   04328164
38 GNSN3-38-25      04385338 GSL-44   04328184
300 400 19 GNSN3-19-30      04385340 GSL-23   04328124
25 GNSN3-25-30      04385346 GSL-31   04328144
32 GNSN3-32-30      04385347 GSL-38   04328164
38 GNSN3-38-30      04385348 GSL-44   04328184
38 GNSN5-38-30      04385345 GSL-44   04328184
44 GNSN5-44-30      04385349 GSL-50   04328194
350 450 19 GNSN3-19-35      04385350 GSL-23   04328124
25 GNSN3-25-35      04385356 GSL-31   04328144
38 GNSN3-38-35      04385358 GSL-44   04328184
44 GNSN5-44-35      04385355 GSL-50   04328194
400 500 19 GNSN3-19-40      04385360 GSL-23   04328124
38 GNSN3-38-40      04385362 GSL-44   04328184
38 GNSN5-38-40      04385366 GSL-44   04328184
44 GNSN5-44-40      04385367 GSL-50   04328194
50 ★GNSN5-50-40      04385369 GSL-56   04328200 AZ04328200
450 550 19 GNSN3-19-45      04385370 GSL-23   04328124 AZ04328110
32 GNSN3-32-45      04385372 GSL-38   04328164
38 GNSN5-38-45      04385376 GSL-44   04328184
44 GNSN5-44-45      04385377 GSL-50   04328194
50 ★GNSN5-50-45      04385379 GSL-56   04328200 AZ04328200
500 600 19 GNSN3-19-50      04385380 GSL-23   04328124 AZ04328110
32 GNSN3-32-50      04385382 GSL-38   04328164
44 GNSN5-44-50      04385386 GSL-50   04328194
50 ★GNSN5-50-50      04385389 GSL-56   04328200 AZ04328200
550 650 19 GNSN3-19-55      04385390 GSL-23   04328124 AZ04328110
38 GNSN3-38-55      04385391 GSL-44   04328184
44 GNSN5-44-55      04385393 GSL-50   04328194
50 ★GNSN5-50-55      04385394 GSL-56   04328200 AZ04328200
55 ★GNSN5-55-55      04385395 GSL-61   04328214
600 700 19 GNSN3-19-60      04385400 GSL-23   04328124 AZ04328110
38 GNSN3-38-60      04385403 GSL-44   04328184
44 GNSN5-44-60      04385407 GSL-50   04328194
50 ★GNSN5-50-60      04385410 GSL-56   04328200 AZ04328200
55 ★GNSN5-55-60      04385411 GSL-61   04328214
60 ★GNSN5-60-60      04385412 GSL-66   04328314
オプション部品　クサリ（h=19～44㎜用）／個 C4CAH-50   04300040
オプション部品　クサリ（h=50～60㎜用）／個 C4SA-50 別途お見積りいたします。
オプション部品　開閉取手／個 MF-20   02369820
●適用荷重一覧表・オプション部品 連結クリップ適用表・参考図
オプション部品 連結クリップ・めっき枠 は 別途お見積りいたします。
みぞ幅
㎜		 蓋
 型　式 歩道 Ｔ-2 Ｔ-6 Ｔ-14 Ｔ-20 Ｔ-25 参 考 図
A ㎜ H ㎜ ★印は蓋2枚割 めっき枠
150 200 19 GNSN3-19-15A ● ● ● ●     US-10
25 GNSN3-25-15A         ● ● US-10
200 250 19 GNSN3-19-20A ● ●         US-10
25 GNSN3-25-20A     ● ●     US-10
32 GNSN3-32-20A         ● ● US-10
200 300 19 GNSN3-19-20 ● ●         US-10
25 GNSN3-25-20     ● ●     US-10
32 GNSN3-32-20         ● ● US-10
250 350 19 GNSN3-19-25 ●           US-10
25 GNSN3-25-25   ●         US-10
32 GNSN3-32-25     ● ●     US-10
38 GNSN3-38-25         ● ● US-10
300 400 19 GNSN3-19-30 ●           US-10
25 GNSN3-25-30   ●         US-10
32 GNSN3-32-30     ●       US-10
38 GNSN3-38-30       ●     US-10
38 GNSN5-38-30         ●   US-10
44 GNSN5-44-30           ● US-12
350 450 19 GNSN3-19-35 ●           US-10
25 GNSN3-25-35   ●         US-10
38 GNSN3-38-35     ● ●     US-10
44 GNSN5-44-35         ● ● US-12
400 500 19 GNSN3-19-40 ●           US-10
38 GNSN3-38-40   ● ●       US-10
38 GNSN5-38-40       ●     US-10
44 GNSN5-44-40         ●   US-12
50 ★GNSN5-50-40           ● US-12
450 550 19 GNSN3-19-45 ●           US-10
32 GNSN3-32-45   ●         US-10
38 GNSN5-38-45     ●       US-10
44 GNSN5-44-45       ●     US-12
50 ★GNSN5-50-45         ● ● US-12
500 600 19 GNSN3-19-50 ●           US-10
32 GNSN3-32-50   ●         US-10
44 GNSN5-44-50     ● ●     US-12
50 ★GNSN5-50-50         ● ● US-12
550 650 19 GNSN3-19-55 ●           US-10
38 GNSN3-38-55   ●         US-10
44 GNSN5-44-55     ●       US-12
50 ★GNSN5-50-55       ● ●   US-12
55 ★GNSN5-55-55           ● US-12
600 700 19 GNSN3-19-60 ●           US-10
38 GNSN3-38-60   ●         US-10
44 GNSN5-44-60     ●       US-12
50 ★GNSN5-50-60       ●     US-12
55 ★GNSN5-55-60         ●   US-12
60 ★GNSN5-60-60           ● US-12
6-10
