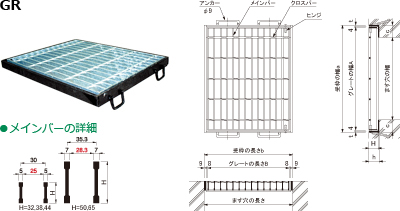

角ます蓋　横断溝用
←№65カタログ 6-24ページ
〈公共建築協会評価品 T-2~T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
めっき枠 は 別途お見積りいたします。
ます穴 ㎜ 製品寸法 ㎜
 型　式 蓋、枠 セット  適用荷重　横断 衝撃なし 承 認 図 参 考 図
幅 長さ A B H 定　価 コード№ T-2 T-6 T-14 T-20 めっき枠
300 400 500 305 32 GR32-34   04335035 ●
44 GR44-34   04335055   ● ●
289 50 GR50-34   04335060       ●
500 600 305 38 GR38-35   04335145 ●
50 GR50-35   04335160   ● ●
289 55 GR55-35   04335170       ●
600 700 305 38 GR38-36   04335245 ●
55 GR55-36   04335270   ● ●
289 65 GR65-36   04335280       ●
400 400 500 395 32 GR32-44   04335435 ●
44 GR44-44   04335445   ● ●
50 GR50-44   04335460       ●
500 600 395 38 GR38-45   04335545 ●
50 GR50-45   04335560   ● ●
55 GR55-45   04335570       ●
600 700 395 38 GR38-46   04335645 ●
55 GR55-46   04335670   ● ●
65 GR65-46   04335680       ●
500 500 600 485 38 GR38-55   04335745 ●
501 50 GR50-55   04335760   ● ●
55 GR55-55   04335770       ●
600 700 485 38 GR38-56   04335845 ●
501 55 GR55-56   04335870   ● ●
65 GR65-56   04335880       ●
6-24
