ノンスリップタイプ 固定式 細目 みぞ蓋　 横断溝用
←№65カタログ 6-18ページ
〈公共建築協会評価品 T-14・T-20〉

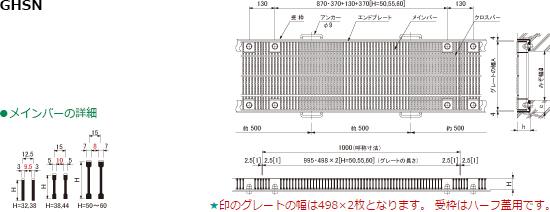

GHSN
●メインバーの詳細
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
●標準詳細図集該当品
6-31
関連ページ（詳細ページ）
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
★印のグレーチングの長さは498×2枚となります。受枠はハーフ蓋用です。
適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 蓋 承 認 図 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ 定 価／枚 コード№ 型　式 定 価／m コード№
200 300 32 GHSN3-32-20   04329200    GSL-44-HA   04328425 AZ04328425
   GSL-50-HB BZ04328425
38 GHSN3-38-20   04329201    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
250 350 32 GHSN3-32-25   04329210    GSL-44-HA   04328425 AZ04328425
   GSL-50-HB BZ04328425
38 GHSN3-38-25   04329211    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
38 GHSN5-38-25   04329213    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
44 GHSN5-44-25   04329214    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
300 400 38 GHSN3-38-30   04329221    GSL-50-HA   04328430 AZ04328425
   GSL-56-HB BZ04328430
38 GHSN5-38-30   04329223    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
44 GHSN5-44-30   04329224    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
350 450 38 GHSN3-38-35   04329231    GSL-50-HA   04328430 AZ04328425
   GSL-56-HB BZ04328430
38 GHSN5-38-35   04329233    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
44 GHSN5-44-35   04329234    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
50 ★GHSN5-50-35   04329235    ★GSL5-61-HA   04328340 AZ04328339
   ★GSL5-66-HB BZ04328340
400 500 38 GHSN5-38-40   04329243    GSL-50-HA   04328430 AZ04328425
   GSL-56-HB BZ04328430
44 GHSN5-44-40   04329244    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
50 ★GHSN5-50-40   04329245    ★GSL5-61-HA   04328340 AZ04328339
   ★GSL5-66-HB BZ04328340
450 550 44 GHSN5-44-45   04329254    GSL-56-HA   04328440 AZ04328425
   GSL-61-HB BZ04328440
50 ★GHSN5-50-45   04329255    ★GSL5-61-HA   04328340 AZ04328339
   ★GSL5-66-HB BZ04328340
500 600 44 GHSN5-44-50   04329264    GSL-56-HA   04328440 AZ04328425
   GSL-61-HB BZ04328440
50 ★GHSN5-50-50   04329265    ★GSL5-61-HA   04328340 AZ04328339
   ★GSL5-66-HB BZ04328340
55 ★GHSN5-55-50   04329268    ★GSL5-66-HA   04328346
   ★GSL5-71-HB BZ04328346
550 650 44 GHSN5-44-55   04329274    GSL-56-HA   04328440 AZ04328425
   GSL-61-HB BZ04328440
50 ★GHSN5-50-55   04329275    ★GSL5-61-HA   04328340 AZ04328339
   ★GSL5-66-HB BZ04328340
55 ★GHSN5-55-55   04329276    ★GSL5-66-HA   04328346
   ★GSL5-71-HB BZ04328346
600 700 50 ★GHSN5-50-60   04329284    ★GSL5-61-HA   04328340 AZ04328339
   ★GSL5-66-HB BZ04328340
55 ★GHSN5-55-60   04329285    ★GSL5-66-HA   04328346
   ★GSL5-71-HB BZ04328346
60 ★GHSN5-60-60   04329286    ★GSL5-71-HA   04328366
   ★GL5-76-HB BZ04328366
オプション部品　ボックススパナ
／個
 MF-7   02369807
オプション部品　開閉取手
／個
 MF-20   02369820
●適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
重荷重＝重荷重公道用（スパン：みぞ幅＋50）
エコ＝エコノミータイプ（スパン：みぞ幅）
みぞ幅
㎜		 蓋
 型　式 T-14 T-20 T-25 オプション部品 ボルト穴カバー
 参 考 図 : めっき枠
A ㎜ H ㎜ 重荷重 エ コ 重荷重 エ コ 重荷重 エ コ 別途お見積りいたします
200 300 32 GHSN3-32-20 ● ●   ●   ● CAP-15 HA
HB
38 GHSN3-38-20     ●   ●   CAP-16 + CAP-18-38-32 HA
HB
250 350 32 GHSN3-32-25   ●         CAP-15 HA
HB
38 GHSN3-38-25 ●     ●     CAP-16 + CAP-18-38-32 HA
HB
38 GHSN5-38-25     ●     ● CAP-25 + CAP-18-38-32 HA
HB
44 GHSN5-44-25         ●   CAP-25 + CAP-18-44-45 HA
HB
300 400 38 GHSN3-38-30   ●         CAP-16 + CAP-18-38-32 HA
HB
38 GHSN5-38-30 ●     ●     CAP-25 + CAP-18-38-32 HA
HB
44 GHSN5-44-30     ●   ● ● CAP-25 + CAP-18-44-45 HA
HB
350 450 38 GHSN3-38-35   ●         CAP-16 + CAP-18-38-32 HA
HB
38 GHSN5-38-35 ●           CAP-25 + CAP-18-38-32 HA
HB
44 GHSN5-44-35     ● ●   ● CAP-25 + CAP-18-44-45 HA
HB
50 ★GHSN5-50-35         ● ● CAP-25 + CAP-18-50-45 HA
HB
400 500 38 GHSN5-38-40   ●         CAP-25 + CAP-18-38-32 HA
HB
44 GHSN5-44-40 ●     ●     CAP-25 + CAP-18-44-45 HA
HB
50 ★GHSN5-50-40     ●   ● ● CAP-25 + CAP-18-50-45 HA
HB
450 550 44 GHSN5-44-45 ● ●         CAP-25 + CAP-18-44-45 HA
HB
50 ★GHSN5-50-45     ● ● ● ● CAP-25 + CAP-18-50-45 HA
HB
500 600 44 GHSN5-44-50 ● ●         CAP-25 + CAP-18-44-45 HA
HB
50 ★GHSN5-50-50     ● ●   ● CAP-25 + CAP-18-50-45 HA
HB
55 ★GHSN5-55-50         ●   CAP-25 + CAP-18-55-45 HA
HB
550 650 44 GHSN5-44-55   ●         CAP-25 + CAP-18-44-45 HA
HB
50 ★GHSN5-50-55 ●   ● ●     CAP-25 + CAP-18-50-45 HA
HB
55 ★GHSN5-55-55         ● ● CAP-25 + CAP-18-55-45 HA
HB
600 700 50 ★GHSN5-50-60 ● ● ● ●     CAP-25 + CAP-18-50-45 HA
HB
55 ★GHSN5-55-60           ● CAP-25 + CAP-18-55-45 HA
HB
60 ★GHSN5-60-60         ●   CAP-25 + CAP-18-60-45 HA
HB
6-18
