ノンスリップタイプ 固定式 細目 角ます蓋　横断溝用
←№65カタログ 6-23ページ

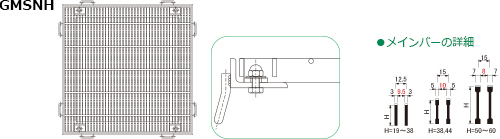

GMSNH
ボルト固定式
●メインバーの詳細
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
関連ページ（詳細ページ）
●オプション部品
6-5
オプション部品
ます穴
□㎜		 H
㎜ 		型　式 蓋、枠 セット 適用荷重　横断 衝撃なし 承 認 図 参 考 図 : めっき枠
★印は蓋2枚割 定価／組 コード№ T-2 T-6 T-14 T-20 T-25 別途お見積りいたします
300 32 GMSNH3-32-33   04311802   ● ●
38 GMSNH3-38-33   04311803       ● ●
400 25 GMSNH3-25-44   04311818 ●
38 GMSNH3-38-44   04311819   ● ●
38 GMSNH5-38-44   04311822       ●
44 GMSNH5-44-44   04311823         ●
450 25 GMSNH3-25-45   04311828 ●
38 GMSNH3-38-45   04311829   ● ●
44 GMSNH5-44-45   04311833       ● ●
500 32 GMSNH3-32-55   04311839 ●
38 GMSNH5-38-55   04311842   ● ●
44 GMSNH5-44-55   04311843       ●
50 ★GMSNH5-50-55   04311846         ●
600 32 GMSNH3-32-66   04311850 ●
44 GMSNH5-44-66   04311852   ● ●
50 ★GMSNH5-50-66   04311856       ● ●
700 32 GMSNH3-32-77   04311861 ●
44 GMSNH5-44-77   04311862   ● ●
50 ★GMSNH5-50-77   04311867       ● ●
800 38 GMSNH3-38-88   04311873 ●
50 ★GMSNH5-50-88   04311879   ● ● ●
55 ★GMSNH5-55-88   04311880         ●
900 38 GMSNH3-38-99   04311883 ●
50 ★GMSNH5-50-99   04311889   ● ●
55 ★GMSNH5-55-99   04311890       ●
60 ★GMSNH5-60-99   04311891         ●
ます穴
□㎜		 H
㎜ 		型　式     オプション部品
ボックススパナ適用表 開閉取手  MF-20
★印は蓋2枚割         型　式 定価／個 コード№ 定価／個 コード№
300 32 GMSNH3-32-33         MF-13   02369813   02369820
38 GMSNH3-38-33
400 25 GMSNH3-25-44
38 GMSNH3-38-44
38 GMSNH5-38-44
44 GMSNH5-44-44         MF-7   02369807
450 25 GMSNH3-25-45         MF-13   02369813
38 GMSNH3-38-45
44 GMSNH5-44-45         MF-7   02369807
500 32 GMSNH3-32-55         MF-13   02369813
38 GMSNH5-38-55
44 GMSNH5-44-55         MF-7   02369807
50 ★GMSNH5-50-55
600 32 GMSNH3-32-66         MF-13   02369813
44 GMSNH5-44-66         MF-7   02369807
50 ★GMSNH5-50-66
700 32 GMSNH3-32-77         MF-13   02369813
44 GMSNH5-44-77         MF-7   02369807
50 ★GMSNH5-50-77
800 38 GMSNH3-38-88         MF-13   02369813
50 ★GMSNH5-50-88         MF-7   02369807
55 ★GMSNH5-55-88
900 38 GMSNH3-38-99         MF-13   02369813
50 ★GMSNH5-50-99         MF-7   02369807
55 ★GMSNH5-55-99
60 ★GMSNH5-60-99
6-23
