ステンレス製 スリット排水化粧蓋 片目地仕様  側溝蓋 厚物用
←№65カタログ 3-2-7ページ
目地ピッチ10㎜・スキマ6㎜

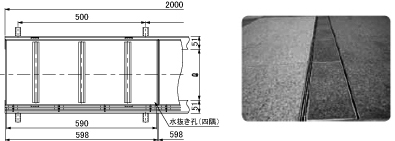

LPSL10-歩H7 片目地 歩道用 充填深さ64㎜
LPSL10-2H7 片目地 T-2用 充填深さ63㎜
LPSL10-14H7 片目地 T-14 (R5)用 充填深さ63㎜
目地ピッチ10㎜・スキマ6㎜・ボルト固仕様
目地ピッチ15㎜・スキマ11㎜
LPSLB10-歩H7 片目地 歩道用 充填深さ64㎜
LPSLB10-2H7 片目地 T-2用 充填深さ63㎜
LPSLB10-14H7 片目地 T-14 (R5)用 充填深さ63㎜
LPSL15-歩H7 片目地 歩道用 充填深さ64㎜
LPSL15-2H7 片目地 T-2用 充填深さ63㎜
LPSL15-14H7 片目地 T-14 (R5)用 充填深さ63㎜
オプション部品詳細
  参考図のアイコンにカーソルを置くとＵ字溝幅を表示します。
ピッチ
㎜		 適用
荷重		 みぞ幅
㎜		 型　式 定価／枚 コード№ 参 考
単価／ｍ		 承 認 図 参　考　図
Ｕ字溝用受枠付		 オプション部品
型 式
10 歩道用 *150
LPSL10-21A-歩H7
片目地
   03456022 MZ03456022       MF-24
150
LPSL10-25-歩H7
片目地
   03456025 MZ03456025
200
LPSL10-30-歩H7
片目地
   03456030 MZ03456030
250
LPSL10-35-歩H7
片目地
   03456035 MZ03456035
300
LPSL10-40-歩H7
片目地
   03456040 MZ03456040
T-2用 *150
LPSL10-21A-2H7
片目地
   03456122 MZ03456122
150
LPSL10-25-2H7
片目地
   03456125 MZ03456125
200
LPSL10-30-2H7
片目地
   03456130 MZ03456130
250
LPSL10-35-2H7
片目地
   03456135 MZ03456135
300
LPSL10-40-2H7
片目地
   03456140 MZ03456140
T-14
(R5)用		 *150
LPSL10-21A-14H7
片目地
   03456222 MZ03456222
150
LPSL10-25-14H7
片目地
   03456225 MZ03456225
200
LPSL10-30-14H7
片目地
   03456230 MZ03456230
250
LPSL10-35-14H7
片目地
   03456235 MZ03456235
300
LPSL10-40-14H7
片目地
   03456240 MZ03456240
通し受枠／m EPSLF7（*21A用）   03450010   受枠コーナー溶接
加工費／1ヶ所		 AZ03470000
SUSLF7   03470010
15 歩道用 150
LPSL15-25-歩H7
片目地
   03456325 MZ03456325       MF-24
200
LPSL15-30-歩H7
片目地
   03456330 MZ03456330
250
LPSL15-35-歩H7
片目地
   03456335 MZ03456335
300
LPSL15-40-歩H7
片目地
   03456340 MZ03456340
T-2用 150
LPSL15-25-2H7
片目地
   03456425 MZ03456425
200
LPSL15-30-2H7
片目地
   03456430 MZ03456430
250
LPSL15-35-2H7
片目地
   03456435 MZ03456435
300
LPSL15-40-2H7
片目地
   03456440 MZ03456440
T-14
(R5)用		 150
LPSL15-25-14H7
片目地
   03456525 MZ03456525
200
LPSL15-30-14H7
片目地
   03456530 MZ03456530
250
LPSL15-35-14H7
片目地
   03456535 MZ03456535
300
LPSL15-40-14H7
片目地
   03456540 MZ03456540
通し受枠／m SUSLF7   03470010   受枠コーナー溶接
加工費／1ヶ所		 AZ03470000
ボ
ル
ト
固
定
仕
様		 10 歩道用 150
LPSLB10-25-歩H7
片目地
   03442025 MZ03442025      MF-24



MF-13



CAP-19
200
LPSLB10-30-歩H7
片目地
   03442030 MZ03442030
250
LPSLB10-35-歩H7
片目地
   03442035 MZ03442035
300
LPSLB10-40-歩H7
片目地
   03442040 MZ03442040
T-2用 150
LPSLB10-25-2H7
片目地
   03442125 MZ03442125
200
LPSLB10-30-2H7
片目地
   03442130 MZ03442130
250
LPSLB10-35-2H7
片目地
   03442135 MZ03442135
300
LPSLB10-40-2H7
片目地
   03442140 MZ03442140
T-14
(R5)用		 150
LPSLB10-25-14H7
片目地
   03442225 MZ03442225
200
LPSLB10-30-14H7
片目地
   03442230 MZ03442230
250
LPSLB10-35-14H7
片目地
   03442235 MZ03442235
300
LPSLB10-40-14H7
片目地
   03442240 MZ03442240
通し受枠／本 SUSLF7-B   03443010 MZ03443010 受枠コーナー溶接
加工費／1ヶ所		 AZ03470000 定尺は1.8ｍ
