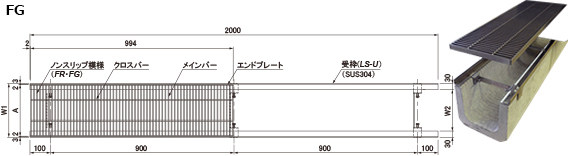

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　側溝衝撃なし

みぞ幅 ㎜	蓋幅 ㎜	高さ ㎜	ピッチ ㎜	型　式	蓋、枠セット	適用荷重	蓋		適用受枠
					承 認 図	側溝用	定 価／枚	コード№	型　式	受枠承認図	定 価／m
150	200	15	10	FG10-1520		T-14		05328940	LS-15-U15		UZ05389000
			13	FG13-1520		T-14		05330020
			15	FG15-1520		T-14		05330220
			22	FG22-1520		T-2		05330520
			30	FG30-1520		T-2		05330720
		20	22	FG22-2020		T-14		05330521	LS-20-U15		UZ05389001
			30	FG30-2020		T-14		05330721
		25	30	FG30-2520		T-14		05330722	LS-25-U15		UZ05389002
180	250	15	10	FG10-1525		T-14		05328950	LS-15-U18		UZ05389000
			13	FG13-1525		T-2		05330030
			15	FG15-1525		T-2		05330230
			22	FG22-1525		T-2		05330530
			30	FG30-1525		歩 道		05330730
		20	10	FG10-2025		T-14		05328951	LS-20-U18		UZ05389001
			13	FG13-2025		T-14		05330031
			15	FG15-2025		T-14		05330231
			22	FG22-2025		T-2		05330531
			30	FG30-2025		T-2		05330731
		25	15	FG15-2525		T-14		05330232	LS-25-U18		UZ05389002
			22	FG22-2525		T-14		05330532
			30	FG30-2525		T-6		05330732
		32	30	FG30-3225		T-14		05330733	LS-32-U18		UZ05389003
240	300	15	10	FG10-1530		T-2		05328960	LS-15-U24		UZ05389000
			13	FG13-1530		T-2		05330040
			15	FG15-1530		T-2		05330240
			22	FG22-1530		歩 道		05330540
			30	FG30-1530		歩 道		05330740
		20	10	FG10-2030		T-14		05328961	LS-20-U24		UZ05389001
			13	FG13-2030		T-6		05330041
			15	FG15-2030		T-2		05330241
			22	FG22-2030		T-2		05330541
			30	FG30-2030		T-2		05330741
		25	10	FG10-2530		T-14		05328962	LS-25-U24		UZ05389002
			13	FG13-2530		T-14		05330042
			15	FG15-2530		T-14		05330242
			22	FG22-2530		T-2		05330542
			30	FG30-2530		T-2		05330742
		32	22	FG22-3230		T-14		05330543	LS-32-U24		UZ05389003
			30	FG30-3230		T-14		05330743
		38	30	FG30-3830		T-14		05330744	LS-38-U24		UZ05389004
300	350	15	10	FG10-1535		T-2		05328970	LS-15-U30		UZ05389000
			13	FG13-1535		T-2		05330050
			15	FG15-1535		歩 道		05330250
			22	FG22-1535		歩 道		05330550
			30	FG30-1535		歩 道		05330750
		20	10	FG10-2035		T-2		05328971	LS-20-U30		UZ05389001
			13	FG13-2035		T-2		05330051
			15	FG15-2035		T-2		05330251
			22	FG22-2035		T-2		05330551
			30	FG30-2035		歩 道		05330751
		25	10	FG10-2535		T-14		05328972	LS-25-U30		UZ05389002
			13	FG13-2535		T-14		05330052
			15	FG15-2535		T-6		05330252
			22	FG22-2535		T-2		05330552
			30	FG30-2535		T-2		05330752
		32	13	FG13-3235		T-14		05330053	LS-32-U30		UZ05389003
			15	FG15-3235		T-14		05330253
			22	FG22-3235		T-6		05330553
			30	FG30-3235		T-2		05330753
		38	22	FG22-3835		T-14		05330554	LS-38-U30		UZ05389004
			30	FG30-3835		T-14		05330754
		50	30	FG30-5035		T-14		05330755	LS-50-U30		UZ05389005
受枠コーナー加工費／1ヶ所											AZ05389000

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製 クサリ	CS4C2A-50	P＝10㎜用	H=15,20㎜用		05389980
	CS4C4A+KC-2S		H=25,32,38,50㎜用		05389961
	CS4C4A	P＝13,15,22,30㎜用	H=15,20,25,32㎜用		05389960
	CS4C5A		H=38,50㎜用		05389970
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝15,22,30㎜用			05389710
連結クリップ	US-9-15	P＝10,13,15,22,30㎜用	H＝15㎜用		05389682
	US-9-20		H＝20㎜用		05389683
	US-9-25		H＝25㎜用		05389684
	US-9-32		H＝32㎜用		05389685
	US-9-38		H＝38㎜用		05389686
	US-9-50		H＝50㎜用		05389687
