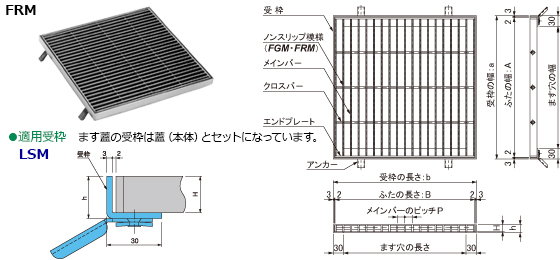

フラットバー 落し込み式ます蓋
←№65カタログ 4-1-10ページ
ノンスリップタイプ（ローレット）
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●リーブスクリーン
4-1-13
●オプション部品
4-2-11
関連ページ（蓋・四方受枠 単体）
●FBM・FGM・FRM 単体定価 , コード№
関連ページ（詳細ページ）
●リーブスクリーン
4-1-13
●オプション部品 承認図
4-2-11
●寸法表　横断衝撃なし
ます穴
□㎜		 蓋幅
□㎜		 高さ
㎜		 ピッチ
㎜		 ます蓋セット (蓋+四方受枠) オプション部品　（↓開閉具）
蓋：FRM 四方受枠 承 認 図 適用
荷重		 定 価／組 コード№ ステンレス製クサリ
型　式 定価／個 コード№
250 300 15 10 FRM10-1530 LSM-15    T-2   05338930 CS4C2A-50   05389980
13 FRM13-1530 LSM-15    T-2   05367998 CS4C4A   05389960
15 FRM15-1530 LSM-15    T-2   05368398 CS4C4A   05389960
22 FRM22-1530 LSM-15    歩 道   05368998 CS4C4A   05389960
30 FRM30-1530 LSM-15    歩 道   05369398 CS4C4A   05389960
20 10 FRM10-2030 LSM-20    T-14   05338932 CS4C2A-50   05389980
13 FRM13-2030 LSM-20    T-6   05368000 CS4C4A   05389960
15 FRM15-2030 LSM-20    T-2   05368400 CS4C4A   05389960
22 FRM22-2030 LSM-20    T-2   05369000 CS4C4A   05389960
30 FRM30-2030 LSM-20    歩 道   05369400 CS4C4A   05389960
25 10 FRM10-2530 LSM-25    T-20   05338934 CS4C4A+KC-2S   05389961
13 FRM13-2530 LSM-25    T-20   05368010 CS4C4A   05389960
15 FRM15-2530 LSM-25    T-14   05368410 CS4C4A   05389960
22 FRM22-2530 LSM-25    T-6   05369010 CS4C4A   05389960
30 FRM30-2530 LSM-25    T-2   05369410 CS4C4A   05389960
32 15 FRM15-3230 LSM-32    T-20   05368420 CS4C4A   05389960
22 FRM22-3230 LSM-32    T-20   05369020 CS4C4A   05389960
30 FRM30-3230 LSM-32    T-14   05369420 CS4C4A   05389960
38 30 FRM30-3830 LSM-38    T-20   05369430 CS4C5A   05389970
300 350 15 10 FRM10-1535 LSM-15    T-2   05338940 CS4C2A-50   05389980
13 FRM13-1535 LSM-15    歩 道   05368018 CS4C4A   05389960
15 FRM15-1535 LSM-15    歩 道   05368448 CS4C4A   05389960
22 FRM22-1535 LSM-15    歩 道   05369048 CS4C4A   05389960
30 FRM30-1535 LSM-15    歩 道   05369448 CS4C4A   05389960
20 10 FRM10-2035 LSM-20    T-6   05338942 CS4C2A-50   05389980
13 FRM13-2035 LSM-20    T-2   05368050 CS4C4A   05389960
15 FRM15-2035 LSM-20    T-2   05368450 CS4C4A   05389960
22 FRM22-2035 LSM-20    歩 道   05369050 CS4C4A   05389960
30 FRM30-2035 LSM-20    歩 道   05369450 CS4C4A   05389960
25 10 FRM10-2535 LSM-25    T-20   05338944 CS4C4A+KC-2S   05389961
13 FRM13-2535 LSM-25    T-14   05368060 CS4C4A   05389960
15 FRM15-2535 LSM-25    T-6   05368460 CS4C4A   05389960
22 FRM22-2535 LSM-25    T-2   05369060 CS4C4A   05389960
30 FRM30-2535 LSM-25    T-2   05369460 CS4C4A   05389960
32 13 FRM13-3235 LSM-32    T-20   05368070 CS4C4A   05389960
15 FRM15-3235 LSM-32    T-20   05368470 CS4C4A   05389960
22 FRM22-3235 LSM-32    T-14   05369070 CS4C4A   05389960
30 FRM30-3235 LSM-32    T-2   05369470 CS4C4A   05389960
38 22 FRM22-3835 LSM-38    T-20   05369080 CS4C5A   05389970
30 FRM30-3835 LSM-38    T-14   05369480 CS4C5A   05389970
50 30 FRM30-5035 LSM-50    T-20   05369490 CS4C5A   05389970
350 400 15 10 FRM10-1540 LSM-15    歩 道   05338950 CS4C2A-50   05389980
13 FRM13-1540 LSM-15    歩 道   05368098 CS4C4A   05389960
15 FRM15-1540 LSM-15    歩 道   05368498 CS4C4A   05389960
22 FRM22-1540 LSM-15    歩 道   05369098 CS4C4A   05389960
30 FRM30-1540 LSM-15    歩 道   05369498 CS4C4A   05389960
20 10 FRM10-2040 LSM-20    T-2   05338952 CS4C2A-50   05389980
13 FRM13-2040 LSM-20    T-2   05368100 CS4C4A   05389960
15 FRM15-2040 LSM-20    T-2   05368500 CS4C4A   05389960
22 FRM22-2040 LSM-20    歩 道   05369100 CS4C4A   05389960
30 FRM30-2040 LSM-20    歩 道   05369500 CS4C4A   05389960
25 10 FRM10-2540 LSM-25    T-14   05338954 CS4C4A+KC-2S   05389961
13 FRM13-2540 LSM-25    T-6   05368110 CS4C4A   05389960
15 FRM15-2540 LSM-25    T-2   05368510 CS4C4A   05389960
22 FRM22-2540 LSM-25    T-2   05369110 CS4C4A   05389960
30 FRM30-2540 LSM-25    歩 道   05369510 CS4C4A   05389960
32 10 FRM10-3240 LSM-32    T-20   05338956 CS4C4A+KC-2S   05389961
13 FRM13-3240 LSM-32    T-20   05368120 CS4C4A   05389960
15 FRM15-3240 LSM-32    T-14   05368520 CS4C4A   05389960
22 FRM22-3240 LSM-32    T-2   05369120 CS4C4A   05389960
30 FRM30-3240 LSM-32    T-2   05369520 CS4C4A   05389960
38 15 FRM15-3840 LSM-38    T-20   05368530 CS4C5A   05389970
22 FRM22-3840 LSM-38    T-14   05369130 CS4C5A   05389970
30 FRM30-3840 LSM-38    T-6   05369530 CS4C5A   05389970
50 22 FRM22-5040 LSM-50    T-20   05369140 CS4C5A   05389970
30 FRM30-5040 LSM-50    T-20   05369540 CS4C5A   05389970
400 450 15 10 FRM10-1545 LSM-15    歩 道   05338960 CS4C2A-50   05389980
13 FRM13-1545 LSM-15    歩 道   05368148 CS4C4A   05389960
15 FRM15-1545 LSM-15    歩 道   05368548 CS4C4A   05389960
22 FRM22-1545 LSM-15    歩 道   05369148 CS4C4A   05389960
30 FRM30-1545 LSM-15    歩 道   05369548 CS4C4A   05389960
20 10 FRM10-2045 LSM-20    T-2   05338962 CS4C2A-50   05389980
13 FRM13-2045 LSM-20    T-2   05368150 CS4C4A   05389960
15 FRM15-2045 LSM-20    歩 道   05368550 CS4C4A   05389960
22 FRM22-2045 LSM-20    歩 道   05369150 CS4C4A   05389960
30 FRM30-2045 LSM-20    歩 道   05369550 CS4C4A   05389960
25 10 FRM10-2545 LSM-25    T-6   05338964 CS4C4A+KC-2S   05389961
13 FRM13-2545 LSM-25    T-2   05368160 CS4C4A   05389960
15 FRM15-2545 LSM-25    T-2   05368560 CS4C4A   05389960
22 FRM22-2545 LSM-25    T-2   05369160 CS4C4A   05389960
30 FRM30-2545 LSM-25    歩 道   05369560 CS4C4A   05389960
32 10 FRM10-3245 LSM-32    T-20   05338966 CS4C4A+KC-2S   05389961
13 FRM13-3245 LSM-32    T-14   05368170 CS4C4A   05389960
15 FRM15-3245 LSM-32    T-14   05368570 CS4C4A   05389960
22 FRM22-3245 LSM-32    T-2   05369170 CS4C4A   05389960
30 FRM30-3245 LSM-32    T-2   05369570 CS4C4A   05389960
38 13 FRM13-3845 LSM-38    T-20   05368180 CS4C5A   05389970
15 FRM15-3845 LSM-38    T-20   05368580 CS4C5A   05389970
22 FRM22-3845 LSM-38    T-14   05369180 CS4C5A   05389970
30 FRM30-3845 LSM-38    T-2   05369580 CS4C5A   05389970
50 22 FRM22-5045 LSM-50    T-20   05369190 CS4C5A   05389970
30 FRM30-5045 LSM-50    T-14   05369590 CS4C5A   05389970
450 500 15 10 FRM10-1550 LSM-15    歩 道   05338970 CS4C2A-50   05389980
13 FRM13-1550 LSM-15    歩 道   05368198 CS4C4A   05389960
15 FRM15-1550 LSM-15    歩 道   05368598 CS4C4A   05389960
22 FRM22-1550 LSM-15    歩 道   05369198 CS4C4A   05389960
30 FRM30-1550 LSM-15    歩 道   05369598 CS4C4A   05389960
20 10 FRM10-2050 LSM-20    T-2   05338972 CS4C2A-50   05389980
13 FRM13-2050 LSM-20    歩 道   05368200 CS4C4A   05389960
15 FRM15-2050 LSM-20    歩 道   05368600 CS4C4A   05389960
22 FRM22-2050 LSM-20    歩 道   05369200 CS4C4A   05389960
30 FRM30-2050 LSM-20    歩 道   05369600 CS4C4A   05389960
25 10 FRM10-2550 LSM-25    T-2   05338974 CS4C4A+KC-2S   05389961
13 FRM13-2550 LSM-25    T-2   05368210 CS4C4A   05389960
15 FRM15-2550 LSM-25    T-2   05368610 CS4C4A   05389960
22 FRM22-2550 LSM-25    歩 道   05369210 CS4C4A   05389960
30 FRM30-2550 LSM-25    歩 道   05369610 CS4C4A   05389960
32 10 FRM10-3250 LSM-32    T-14   05338976 CS4C4A+KC-2S   05389961
13 FRM13-3250 LSM-32    T-14   05368220 CS4C4A   05389960
15 FRM15-3250 LSM-32    T-6   05368620 CS4C4A   05389960
22 FRM22-3250 LSM-32    T-2   05369220 CS4C4A   05389960
30 FRM30-3250 LSM-32    T-2   05369620 CS4C4A   05389960
38 10 FRM10-3850 LSM-38    T-20   05338978 CS4C4A+KC-2S   05389961
13 FRM13-3850 LSM-38    T-20   05368230 CS4C5A   05389970
15 FRM15-3850 LSM-38    T-14   05368630 CS4C5A   05389970
22 FRM22-3850 LSM-38    T-6   05369230 CS4C5A   05389970
30 FRM30-3850 LSM-38    T-2   05369630 CS4C5A   05389970
50 15 FRM15-5050 LSM-50    T-20   05368640 CS4C5A   05389970
22 FRM22-5050 LSM-50    T-20   05369240 CS4C5A   05389970
30 FRM30-5050 LSM-50    T-14   05369640 CS4C5A   05389970
500 550 15 10 FRM10-1555 LSM-15    歩 道   05338980 CS4C2A-50   05389980
13 FRM13-1555 LSM-15    歩 道   05368248 CS4C4A   05389960
15 FRM15-1555 LSM-15    歩 道   05368648 CS4C4A   05389960
22 FRM22-1555 LSM-15    歩 道   05369248 CS4C4A   05389960
30 FRM30-1555 LSM-15    歩 道   05369648 CS4C4A   05389960
20 10 FRM10-2055 LSM-20    T-2   05338982 CS4C2A-50   05389980
13 FRM13-2055 LSM-20    歩 道   05368250 CS4C4A   05389960
15 FRM15-2055 LSM-20    歩 道   05368650 CS4C4A   05389960
22 FRM22-2055 LSM-20    歩 道   05369250 CS4C4A   05389960
30 FRM30-2055 LSM-20    歩 道   05369650 CS4C4A   05389960
25 10 FRM10-2555 LSM-25    T-2   05338984 CS4C4A+KC-2S   05389961
13 FRM13-2555 LSM-25    T-2   05368260 CS4C4A   05389960
15 FRM15-2555 LSM-25    T-2   05368660 CS4C4A   05389960
22 FRM22-2555 LSM-25    歩 道   05369260 CS4C4A   05389960
30 FRM30-2555 LSM-25    歩 道   05369660 CS4C4A   05389960
32 10 FRM10-3255 LSM-32    T-14   05338986 CS4C4A+KC-2S   05389961
13 FRM13-3255 LSM-32    T-6   05368270 CS4C4A   05389960
15 FRM15-3255 LSM-32    T-2   05368670 CS4C4A   05389960
22 FRM22-3255 LSM-32    T-2   05369270 CS4C4A   05389960
30 FRM30-3255 LSM-32    歩 道   05369670 CS4C4A   05389960
38 10 FRM10-3855 LSM-38    T-20   05338988 CS4C4A+KC-2S   05389961
13 FRM13-3855 LSM-38    T-14   05368280 CS4C5A   05389970
15 FRM15-3855 LSM-38    T-14   05368680 CS4C5A   05389970
22 FRM22-3855 LSM-38    T-2   05369280 CS4C5A   05389970
30 FRM30-3855 LSM-38    T-2   05369680 CS4C5A   05389970
50 13 FRM13-5055 LSM-50    T-20   05368290 CS4C5A   05389970
15 FRM15-5055 LSM-50    T-20   05368690 CS4C5A   05389970
22 FRM22-5055 LSM-50    T-14   05369290 CS4C5A   05389970
30 FRM30-5055 LSM-50    T-6   05369690 CS4C5A   05389970
550 600 15 10 FRM10-1560 LSM-15    歩 道   05338990 CS4C2A-50   05389980
13 FRM13-1560 LSM-15    歩 道   05368298 CS4C4A   05389960
15 FRM15-1560 LSM-15    歩 道   05368698 CS4C4A   05389960
22 FRM22-1560 LSM-15    歩 道   05369298 CS4C4A   05389960
30 FRM30-1560 LSM-15    歩 道   05369698 CS4C4A   05389960
20 10 FRM10-2060 LSM-20    歩 道   05338992 CS4C2A-50   05389980
13 FRM13-2060 LSM-20    歩 道   05368300 CS4C4A   05389960
15 FRM15-2060 LSM-20    歩 道   05368700 CS4C4A   05389960
22 FRM22-2060 LSM-20    歩 道   05369300 CS4C4A   05389960
30 FRM30-2060 LSM-20    歩 道   05369700 CS4C4A   05389960
25 10 FRM10-2560 LSM-25    T-2   05338994 CS4C4A+KC-2S   05389961
13 FRM13-2560 LSM-25    T-2   05368310 CS4C4A   05389960
15 FRM15-2560 LSM-25    歩 道   05368710 CS4C4A   05389960
22 FRM22-2560 LSM-25    歩 道   05369310 CS4C4A   05389960
30 FRM30-2560 LSM-25    歩 道   05369710 CS4C4A   05389960
32 10 FRM10-3260 LSM-32    T-14   05338996 CS4C4A+KC-2S   05389961
13 FRM13-3260 LSM-32    T-2   05368320 CS4C4A   05389960
15 FRM15-3260 LSM-32    T-2   05368720 CS4C4A   05389960
22 FRM22-3260 LSM-32    T-2   05369320 CS4C4A   05389960
30 FRM30-3260 LSM-32    歩 道   05369720 CS4C4A   05389960
38 10 FRM10-3860 LSM-38    T-20   05338998 CS4C4A+KC-2S   05389961
13 FRM13-3860 LSM-38    T-14   05368330 CS4C5A   05389970
15 FRM15-3860 LSM-38    T-14   05368730 CS4C5A   05389970
22 FRM22-3860 LSM-38    T-2   05369330 CS4C5A   05389970
30 FRM30-3860 LSM-38    T-2   05369730 CS4C5A   05389970
50 13 FRM13-5060 LSM-50    T-20   05368340 CS4C5A   05389970
15 FRM15-5060 LSM-50    T-20   05368740 CS4C5A   05389970
22 FRM22-5060 LSM-50    T-14   05369340 CS4C5A   05389970
30 FRM30-5060 LSM-50    T-2   05369740 CS4C5A   05389970
600 650 15 10 FRM10-1565 LSM-15    歩 道   05339000 CS4C2A-50   05389980
13 FRM13-1565 LSM-15    歩 道   05368348 CS4C4A   05389960
15 FRM15-1565 LSM-15    歩 道   05368748 CS4C4A   05389960
22 FRM22-1565 LSM-15    歩 道   05369348 CS4C4A   05389960
30 FRM30-1565 LSM-15    歩 道   05369748 CS4C4A   05389960
20 10 FRM10-2065 LSM-20    歩 道   05339002 CS4C2A-50   05389980
13 FRM13-2065 LSM-20    歩 道   05368350 CS4C4A   05389960
15 FRM15-2065 LSM-20    歩 道   05368750 CS4C4A   05389960
22 FRM22-2065 LSM-20    歩 道   05369350 CS4C4A   05389960
30 FRM30-2065 LSM-20    歩 道   05369750 CS4C4A   05389960
25 10 FRM10-2565 LSM-25    T-2   05339004 CS4C4A+KC-2S   05389961
13 FRM13-2565 LSM-25    T-2   05368360 CS4C4A   05389960
15 FRM15-2565 LSM-25    歩 道   05368760 CS4C4A   05389960
22 FRM22-2565 LSM-25    歩 道   05369360 CS4C4A   05389960
30 FRM30-2565 LSM-25    歩 道   05369760 CS4C4A   05389960
32 10 FRM10-3265 LSM-32    T-6   05339006 CS4C4A+KC-2S   05389961
13 FRM13-3265 LSM-32    T-2   05368370 CS4C4A   05389960
15 FRM15-3265 LSM-32    T-2   05368770 CS4C4A   05389960
22 FRM22-3265 LSM-32    歩 道   05369370 CS4C4A   05389960
30 FRM30-3265 LSM-32    歩 道   05369770 CS4C4A   05389960
38 10 FRM10-3865 LSM-38    T-14   05339008 CS4C4A+KC-2S   05389961
13 FRM13-3865 LSM-38    T-14   05368380 CS4C5A   05389970
15 FRM15-3865 LSM-38    T-6   05368780 CS4C5A   05389970
22 FRM22-3865 LSM-38    T-2   05369380 CS4C5A   05389970
30 FRM30-3865 LSM-38    T-2   05369780 CS4C5A   05389970
50 10 FRM10-5065 LSM-50    T-20   05339010 CS4C4A+KC-2S   05389961
13 FRM13-5065 LSM-50    T-20   05368390 CS4C5A   05389970
15 FRM15-5065 LSM-50    T-20   05368790 CS4C5A   05389970
22 FRM22-5065 LSM-50    T-14   05369390 CS4C5A   05389970
30 FRM30-5065 LSM-50    T-2   05369790 CS4C5A   05389970
オプション部品 開閉具 フック（ステンレスグレーチング全般） MF-20   02369820
4-1-10
▲PAGE TOP
