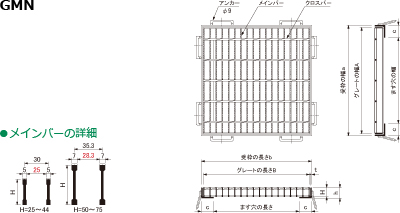

ノンスリップタイプ 角ます蓋　横断溝用
←№65カタログ 6-21ページ
〈公共建築協会評価品 T-2~T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●リーブスクリーン
6-34
関連ページ（詳細ページ）
●オプション部品
6-5
●リーブスクリーン
6-34
蓋・四方受枠 単体定価・コード№・オプション部品
ます穴
□㎜		 H
㎜ 		型　式 蓋、枠 セット 適用荷重　横断 衝撃なし 承 認 図 参 考 図 : めっき枠
★印は蓋2枚割 定価／組 コード№ T-2 T-6 T-14 T-20 T-25 別途お見積りいたします
300 25 GMN25-33   04309610 ●
38 GMN38-33   04309612   ● ●
44 GMN44-33   04309613       ●
50 GMN50-33   04309614         ●
400 32 GMN32-44   04309621 ●
44 GMN44-44   04309622   ● ●
50 GMN50-44   04309624       ●
55 GMN55-44   04309625         ●
450 32 GMN32-45   04309631 ●
50 GMN50-45   04309634   ● ●
55 GMN55-45   04309635       ●
60 GMN60-45   04309636         ●
500 50 GMN50-55   04309641 ● ● ●
55 GMN55-55   04309642       ●
65 GMN65-55   04309643         ●
600 55 GMN55-66   04309652 ● ● ●
65 GMN65-66   04309653       ●
75 GMN75-66   04309654         ●
700 60 GMN60-77   04309664 ● ● ●
75 GMN75-77   04309665       ● ●
800 65 GMN65-88   04309677 ● ● ●
75 GMN75-88   04309678       ●
900 65 GMN65-99   04309687 ● ● ●
1000 75 ★GMN75-10   04309697 ● ● ●
ます穴
□㎜		 H
㎜ 		型　式 蓋 単 体 四方受枠 単体 オプション部品
★印は蓋2枚割 定価／枚 コード№ 定　価 コード№ 品　名 型　式 定価／個 コード№
300 25 GMN25-33   04385503   04338326 クサリ C4CA-50   04300050
38 GMN38-33   04385504   04338346
44 GMN44-33   04385505   04338356
50 GMN50-33   04385506   04338361
400 32 GMN32-44   04385525   04338436
44 GMN44-44   04385524   04338456
50 GMN50-44   04385527   04338461
55 GMN55-44   04385528   04338471
450 32 GMN32-45   04385535   04338236
50 GMN50-45   04385536   04338261
55 GMN55-45   04385537   04338271
65 GMN65-45   04385538   04338281
500 50 GMN50-55   04385543   04338561
55 GMN55-55   04385544   04338571
65 GMN65-55   04385545   04338581
600 55 GMN55-66   04385553   04338671
65 GMN65-66   04385554   04338681
75 GMN75-66   04385555   04338691
700 60 GMN60-77   04385564   04338756
75 GMN75-77   04385565   04338791
800 65 GMN65-88   04385576   04338881
75 GMN75-88   04385577   04338891
900 65 GMN65-99   04385588   04338981
1000 75 ★GMN75-10   04385596   04339091
6-21
