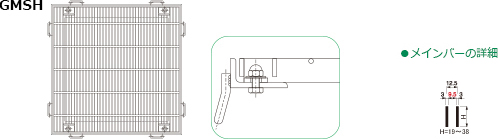

固定式 細目 角ます蓋　横断溝用
←№65カタログ 6-22ページ
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
関連ページ（詳細ページ）
●オプション部品
6-5
オプション部品
ます穴
□㎜		 H
㎜ 		型　式 蓋、枠 セット 適用荷重　横断 衝撃なし 承 認 図 参 考 図 : めっき枠
定価／組 コード№ T-2 T-6 T-14 T-20 T-25 別途お見積りいたします
300 32 GMSH32-33   04311230   ● ●
38 GMSH38-33   04311240       ● ●
400 25 GMSH25-44   04311320 ●
38 GMSH38-44   04311340   ● ●
450 25 GMSH25-45   04311420 ●
38 GMSH38-45   04311440   ● ●
500 32 GMSH32-55   04311460 ●
600 32 GMSH32-66   04311470 ●
700 32 GMSH32-77   04311480 ●
800 38 GMSH38-88   04311492 ●
900 38 GMSH38-99   04311512 ●
ます穴
□㎜		 H
㎜ 		型　式     オプション部品
        品　名 型　式 定価／個 コード№
300 32 GMSH32-33         ボックス
スパナ
M8用		 MF-13   02369813
38 GMSH38-33
400 25 GMSH25-44
38 GMSH38-44
450 25 GMSH25-45
38 GMSH38-45
500 32 GMSH32-55         開閉取手 MF-20   02369820
600 32 GMSH32-66
700 32 GMSH32-77
800 38 GMSH38-88
900 38 GMSH38-99
6-22
