固定式 みぞ蓋　横断溝用
←№65カタログ 6-14~15ページ
〈公共建築協会評価品 T-14・T-20〉

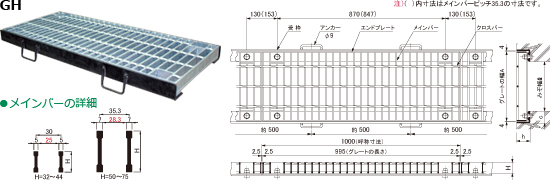

GH
●メインバーの詳細
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
関連ページ（詳細ページ）
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 蓋 承 認 図 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ 定 価／枚 コード№ 型　式 定 価／m コード№
200 300 32 GH32-20   04327005    GSL-44-HA   04328425 AZ04328425
   GSL-50-HB BZ04328425
38 GH38-20   04327020    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
44 GH44-20   04327010    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
50 GH50-20   04327310    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
250 350 38 GH38-25   04327025    GSL-50-HA   04328430 AZ04328425
   GSL-56-HB BZ04328430
44 GH44-25   04327040    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
50 GH50-25   04327030    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GH55-25   04327320    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
300 400 44 GH44-30   04327050    GSL-56-HA   04328440 AZ04328425
   GSL-61-HB BZ04328440
50 GH50-30   04327060    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GH55-30   04327070    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
60 GH60-30   04327330    GSL-71-HA   04328365
   GL-76-HB BZ04328365
350 450 50 GH50-35   04327160    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GH55-35   04327072    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
60 GH60-35   04327075    GSL-71-HA   04328365
   GL-76-HB BZ04328365
65 GH65-35   04327340    GL-76-HA   04328375
   GSL-81-HB BZ04328375
400 500 50 GH50-40   04327165    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GH55-40   04327170    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
60 GH60-40   04327175    GSL-71-HA   04328365
   GL-76-HB BZ04328365
65 GH65-40   04327180    GL-76-HA   04328375
   GSL-81-HB BZ04328375
75 GH75-40   04327350    GL-86-HA   04328395
   GL-91-HB BZ04328395
500 600 55 GH55-50   04327185    GSL-66-HA   04328345 AZ04328339
   GL-76-HB BZ04328345
65 GH65-50   04327280    GL-76-HA   04328375
   GSL-81-HB BZ04328375
75 GH75-50   04327090    GL-86-HA   04328395
   GL-91-HB BZ04328395
オプション部品　ボックススパナ
／個
 MF-7   02369807
●適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
重荷重＝重荷重公道用（スパン：みぞ幅＋50）
エコ＝エコノミータイプ（スパン：みぞ幅）
みぞ幅
㎜		 蓋
 型　式 T-14 T-20 T-25 オプション部品 ボルト穴カバー
 参 考 図 : めっき枠
A ㎜ H ㎜ 重荷重 エ コ 重荷重 エ コ 重荷重 エ コ 別途お見積りいたします
200 300 32 GH32-20   ●         CAP-24 HA
HB
38 GH38-20 ●     ●     CAP-25 + CAP-18-38-45 HA
HB
44 GH44-20     ●     ● CAP-25 + CAP-18-44-45 HA
HB
50 GH50-20         ●   CAP-27-56 + CAP-28-50-53 HA
HB
250 350 38 GH38-25   ●         CAP-25 + CAP-18-38-45 HA
HB
44 GH44-25 ●     ●     CAP-25 + CAP-18-44-45 HA
HB
50 GH50-25     ●     ● CAP-27-56 + CAP-28-50-53 HA
HB
55 GH55-25         ●   CAP-27-56 + CAP-28-55-53 HA
HB
300 400 44 GH44-30   ●         CAP-25 + CAP-18-44-45 HA
HB
50 GH50-30 ●     ●     CAP-27-56 + CAP-28-50-53 HA
HB
55 GH55-30     ●     ● CAP-27-56 + CAP-28-55-53 HA
HB
60 GH60-30         ●   CAP-27-56 + CAP-28-60-53 HA
HB
350 450 50 GH50-35 ● ●         CAP-27-56 + CAP-28-50-53 HA
HB
55 GH55-35       ●     CAP-27-56 + CAP-28-55-53 HA
HB
60 GH60-35     ●     ● CAP-27-56 + CAP-28-60-53 HA
HB
65 GH65-35         ●   CAP-27-56 + CAP-28-65-53 HA
HB
400 500 50 GH50-40   ●         CAP-27-56 + CAP-28-50-53 HA
HB
55 GH55-40 ●           CAP-27-56 + CAP-28-55-53 HA
HB
60 GH60-40       ●     CAP-27-56 + CAP-28-60-53 HA
HB
65 GH65-40     ●     ● CAP-27-56 + CAP-28-65-53 HA
HB
75 GH75-40         ●   CAP-27-56 + CAP-28-75-53 HA
HB
500 600 55 GH55-50   ●         CAP-27-56 + CAP-28-55-53 HA
HB
65 GH65-50 ●     ●     CAP-27-56 + CAP-28-65-53 HA
HB
75 GH75-50     ●     ● CAP-27-56 + CAP-28-75-53 HA
HB
6-14~15
