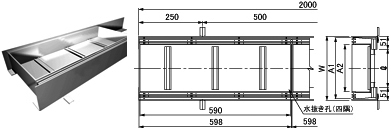

ステンレス製 スリット排水化粧蓋 側溝蓋 厚物用
←№65カタログ 3-2-5ページ
目地ピッチ10㎜・スキマ6㎜
LPSL10-歩H7 歩道用 充填深さ64㎜
LPSL10-2H7 T-2用 充填深さ63㎜
LPSL10-14H7 T-14 (R5)用 充填深さ63㎜
目地ピッチ10㎜・スキマ6㎜・ボルト固仕様
目地ピッチ15㎜・スキマ11㎜
LPSLB10-歩H7 歩道用 充填深さ64㎜
LPSLB10-2H7 T-2用 充填深さ63㎜
LPSLB10-14H7 T-14 (R5)用 充填深さ63㎜
LPSL15-歩H7 歩道用 充填深さ64㎜
LPSL15-2H7 T-2用 充填深さ63㎜
LPSL15-14H7 T-14 (R5)用 充填深さ63㎜
オプション部品詳細
  参考図のアイコンにカーソルを置くとＵ字溝幅を表示します。
ピッチ
㎜		 適用
荷重		 みぞ幅
㎜		 型　式 定価／枚 コード№ 参 考
単価／ｍ		 承 認 図 参　考　図
Ｕ字溝用受枠付		 オプション部品
型 式
10 歩道用 *150 LPSL10-21A-歩H7   03476022 MZ03476022       MF-22
150 LPSL10-25-歩H7   03476025 MZ03476025
200 LPSL10-30-歩H7   03476030 MZ03476030
250 LPSL10-35-歩H7   03476035 MZ03476035
300 LPSL10-40-歩H7   03476040 MZ03476040
T-2用 *150 LPSL10-21A-2H7   03476122 MZ03476122
150 LPSL10-25-2H7   03476125 MZ03476125
200 LPSL10-30-2H7   03476130 MZ03476130
250 LPSL10-35-2H7   03476135 MZ03476135
300 LPSL10-40-2H7   03476140 MZ03476140
T-14
(R5)用		 *150 LPSL10-21A-14H7   03476222 MZ03476222
150 LPSL10-25-14H7   03476225 MZ03476225
200 LPSL10-30-14H7   03476230 MZ03476230
250 LPSL10-35-14H7   03476235 MZ03476235
300 LPSL10-40-14H7   03476240 MZ03476240
通し受枠／m EPSLF7（*21A用）   03450010   受枠コーナー溶接
加工費／1ヶ所		 AZ03470000
SUSLF7   03470010
15 歩道用 150 LPSL15-25-歩H7   03476325 MZ03476325       MF-23
200 LPSL15-30-歩H7   03476330 MZ03476330
250 LPSL15-35-歩H7   03476335 MZ03476335
300 LPSL15-40-歩H7   03476340 MZ03476340
T-2用 150 LPSL15-25-2H7   03476425 MZ03476425
200 LPSL15-30-2H7   03476430 MZ03476430
250 LPSL15-35-2H7   03476435 MZ03476435
300 LPSL15-40-2H7   03476440 MZ03476440
T-14
(R5)用		 150 LPSL15-25-14H7   03476525 MZ03476525
200 LPSL15-30-14H7   03476530 MZ03476530
250 LPSL15-35-14H7   03476535 MZ03476535
300 LPSL15-40-14H7   03476540 MZ03476540
通し受枠／m SUSLF7   03470010   受枠コーナー溶接
加工費／1ヶ所		 AZ03470000
ボ
ル
ト
固
定
仕
様		 10 歩道用 150 LPSLB10-25-歩H7   03448025 MZ03448025       MF-22



MF-13



CAP-19
200 LPSLB10-30-歩H7   03448030 MZ03448030
250 LPSLB10-35-歩H7   03448035 MZ03448035
300 LPSLB10-40-歩H7   03448040 MZ03448040
T-2用 150 LPSLB10-25-2H7   03448125 MZ03448125
200 LPSLB10-30-2H7   03448130 MZ03448130
250 LPSLB10-35-2H7   03448135 MZ03448135
300 LPSLB10-40-2H7   03448140 MZ03448140
T-14
(R5)用		 150 LPSLB10-25-14H7   03448225 MZ03448225
200 LPSLB10-30-14H7   03448230 MZ03448230
250 LPSLB10-35-14H7   03448235 MZ03448235
300 LPSLB10-40-14H7   03448240 MZ03448240
通し受枠／本 SUSLF7-B   03443010 MZ03443010 受枠コーナー溶接
加工費／1ヶ所		 AZ03470000 定尺は1.8ｍ
関連ページ（PDFカタログ）
●特長 ●荷重区分
3-2-2
●機種選定表
3-2-3
●ステンレス製受枠
3-2-8
●Ｕ字溝用受枠寸法図,納まり例
3-2-9
●ステンレス製Ｕ字溝用受枠
3-2-10~11
関連ページ（詳細ページ）
●ステンレス製Ｕ字溝用受枠
3-2-10
●ステンレス製Ｕ字溝用受枠
3-2-11
オプション部品詳細
品名・仕様 形　状 型　式 承 認 図 定価／個 コード№
専用フック
目地ピッチ10㎜用		 MF-22      02369822
専用フック
目地ピッチ15㎜用		 MF-23      02369823
開閉具（M8用）
ボックススパナ		 MF-13     02369813
ボルト穴カバー CAP-19 ボルト固定仕様
承認図内に記載
