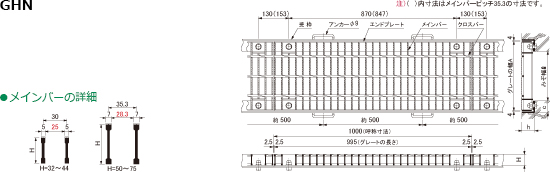

ノンスリップタイプ 固定式 みぞ蓋　 横断溝用
←№65カタログ 6-16ページ
〈公共建築協会評価品 T-14・T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
●標準詳細図集該当品
6-31
関連ページ（詳細ページ）
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
適用荷重一覧表・オプション部品 ボルト穴カバー適用表
みぞ幅
㎜		 蓋
 型　式 蓋 承 認 図 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ 定 価／枚 コード№ 型　式 定 価／m コード№
200 300 32 GHN32-20   04329102    GSL-44-HA   04328425 AZ04328425
   GSL-50-HB BZ04328425
38 GHN38-20   04329103    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
44 GHN44-20   04329104    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
50 GHN50-20   04329105    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
250 350 38 GHN38-25   04329113    GSL-50-HA   04328430 AZ04328425
   GSL-56-HB BZ04328430
44 GHN44-25   04329114    GSL-56-HA   04328440
   GSL-61-HB BZ04328440
50 GHN50-25   04329115    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GHN55-25   04329116    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
300 400 44 GHN44-30   04329124    GSL-56-HA   04328440 AZ04328425
   GSL-61-HB BZ04328440
50 GHN50-30   04329125    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GHN55-30   04329126    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
60 GHN60-30   04329127    GSL-71-HA   04328365
   GL-76-HB BZ04328365
350 450 50 GHN50-35   04329135    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GHN55-35   04329136    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
60 GHN60-35   04329137    GSL-71-HA   04328365
   GL-76-HB BZ04328365
65 GHN65-35   04329138    GL-76-HA   04328375
   GSL-81-HB BZ04328375
400 500 50 GHN50-40   04329145    GSL-61-HA   04328339 AZ04328339
   GSL-66-HB BZ04328339
55 GHN55-40   04329146    GSL-66-HA   04328345
   GSL-71-HB BZ04328345
60 GHN60-40   04329147    GSL-71-HA   04328365
   GL-76-HB BZ04328365
65 GHN65-40   04329148    GL-76-HA   04328375
   GSL-81-HB BZ04328375
75 GHN75-40   04329149    GL-86-HA   04328395
   GL-91-HB BZ04328395
450 550 55 GHN55-45   04329156    GSL-66-HA   04328345 AZ04328339
   GSL-71-HB BZ04328345
65 GHN65-45   04329158    GL-76-HA   04328375
   GSL-81-HB BZ04328375
75 GHN75-45   04329159    GL-86-HA   04328395
   GL-91-HB BZ04328395
500 600 55 GHN55-50   04329166    GSL-66-HA   04328345 AZ04328339
   GSL-71-HB BZ04328345
65 GHN65-50   04329168    GL-76-HA   04328375
   GSL-81-HB BZ04328375
75 GHN75-50   04329169    GL-86-HA   04328395
   GL-91-HB BZ04328395
550 650 60 GHN60-55   04329177    GSL-71-HA   04328365 AZ04328339
   GL-76-HB BZ04328365
75 GHN75-55   04329179    GL-86-HA   04328395
   GL-91-HB BZ04328395
600 700 65 GHN65-60   04329188    GL-76-HA   04328375 AZ04328339
   GSL-81-HB BZ04328375
75 GHN75-60   04329189    GL-86-HA   04328395
   GL-91-HB BZ04328395
オプション部品　ボックススパナ
／個
 MF-7   02369807
●適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
重荷重＝重荷重公道用（スパン：みぞ幅＋50）
エコ＝エコノミータイプ（スパン：みぞ幅）
みぞ幅
㎜		 蓋
 型　式 T-14 T-20 T-25 オプション部品 ボルト穴カバー
 参 考 図 : めっき枠
A ㎜ H ㎜ 別途お見積りいたします
200 300 32 GHN32-20   ●         CAP-24 HA
HB
38 GHN38-20 ●     ●     CAP-25 + CAP-18-38-45 HA
HB
44 GHN44-20     ●     ● CAP-25 + CAP-18-44-45 HA
HB
50 GHN50-20         ●   CAP-27-56 + CAP-28-50-53 HA
HB
250 350 38 GHN38-25   ●         CAP-25 + CAP-18-38-45 HA
HB
44 GHN44-25 ●     ●     CAP-25 + CAP-18-44-45 HA
HB
50 GHN50-25     ●     ● CAP-27-56 + CAP-28-50-53 HA
HB
55 GHN55-25         ●   CAP-27-56 + CAP-28-55-53 HA
HB
300 400 44 GHN44-30   ●         CAP-25 + CAP-18-44-45 HA
HB
50 GHN50-30 ●     ●     CAP-27-56 + CAP-28-50-53 HA
HB
55 GHN55-30     ●     ● CAP-27-56 + CAP-28-55-53 HA
HB
60 GHN60-30         ●   CAP-27-56 + CAP-28-60-53 HA
HB
350 450 50 GHN50-35 ● ●         CAP-27-56 + CAP-28-50-53 HA
HB
55 GHN55-35       ●     CAP-27-56 + CAP-28-55-53 HA
HB
60 GHN60-35     ●     ● CAP-27-56 + CAP-28-60-53 HA
HB
65 GHN65-35         ●   CAP-27-56 + CAP-28-65-53 HA
HB
400 500 50 GHN50-40   ●         CAP-27-56 + CAP-28-50-53 HA
HB
55 GHN55-40 ●           CAP-27-56 + CAP-28-55-53 HA
HB
60 GHN60-40       ●     CAP-27-56 + CAP-28-60-53 HA
HB
65 GHN65-40     ●     ● CAP-27-56 + CAP-28-65-53 HA
HB
75 GHN75-40         ●   CAP-27-56 + CAP-28-75-53 HA
HB
450 550 55 GHN55-45 ● ●         CAP-27-56 + CAP-28-55-53 HA
HB
65 GHN65-45       ●     CAP-27-56 + CAP-28-65-53 HA
HB
75 GHN75-45     ●   ● ● CAP-27-56 + CAP-28-75-53 HA
HB
500 600 55 GHN55-50   ●         CAP-27-56 + CAP-28-55-53 HA
HB
65 GHN65-50 ●     ●     CAP-27-56 + CAP-28-65-53 HA
HB
75 GHN75-50     ●     ● CAP-27-56 + CAP-28-75-53 HA
HB
550 650 60 GHN60-55   ●         CAP-27-56 + CAP-28-60-53 HA
HB
75 GHN75-55       ●     CAP-27-56 + CAP-28-75-53 HA
HB
600 700 65 GHN65-60   ●         CAP-27-56 + CAP-28-65-53 HA
HB
75 GHN75-60       ●     CAP-27-56 + CAP-28-75-53 HA
HB
