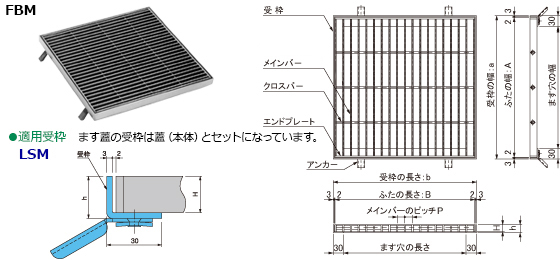

フラットバー 落し込み式ます蓋
←№65カタログ 4-1-10ページ
ノーマルタイプ
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●リーブスクリーン
4-1-13
●オプション部品
4-2-11
関連ページ（蓋・四方受枠 単体）
●FBM・FGM・FRM 単体定価 , コード№
関連ページ（詳細ページ）
●リーブスクリーン
4-1-13
●オプション部品 承認図
4-2-11
●寸法表　横断衝撃なし
ます穴
□㎜		 蓋幅
□㎜		 高さ
㎜		 ピッチ
㎜		 ます蓋セット (蓋+四方受枠) オプション部品　（↓開閉具）
蓋：FBM 四方受枠 承 認 図 適用
荷重		 定 価／組 コード№ ステンレス製クサリ
型　式 定価／個 コード№
250 300 15 10 FBM10-1530 LSM-15    T-2   05338630 CS4C2A-50   05389980
13 FBM13-1530 LSM-15    T-2   05351900 CS4C4A   05389960
15 FBM15-1530 LSM-15    T-2   05352005 CS4C4A   05389960
22 FBM22-1530 LSM-15    歩 道   05353013 CS4C4A   05389960
30 FBM30-1530 LSM-15    歩 道   05354005 CS4C4A   05389960
20 10 FBM10-2030 LSM-20    T-14   05338632 CS4C2A-50   05389980
13 FBM13-2030 LSM-20    T-6   05351800 CS4C4A   05389960
15 FBM15-2030 LSM-20    T-2   05352010 CS4C4A   05389960
22 FBM22-2030 LSM-20    T-2   05353015 CS4C4A   05389960
30 FBM30-2030 LSM-20    歩 道   05354010 CS4C4A   05389960
25 10 FBM10-2530 LSM-25    T-20   05338634 CS4C4A+KC-2S   05389961
13 FBM13-2530 LSM-25    T-20   05351802 CS4C4A   05389960
15 FBM15-2530 LSM-25    T-14   05352020 CS4C4A   05389960
22 FBM22-2530 LSM-25    T-6   05353025 CS4C4A   05389960
30 FBM30-2530 LSM-25    T-2   05354020 CS4C4A   05389960
32 15 FBM15-3230 LSM-32    T-20   05352030 CS4C4A   05389960
22 FBM22-3230 LSM-32    T-20   05353035 CS4C4A   05389960
30 FBM30-3230 LSM-32    T-14   05354030 CS4C4A   05389960
38 30 FBM30-3830 LSM-38    T-20   05354040 CS4C5A   05389970
300 350 15 10 FBM10-1535 LSM-15    T-2   05338640 CS4C2A-50   05389980
13 FBM13-1535 LSM-15    歩 道   05351902 CS4C4A   05389960
15 FBM15-1535 LSM-15    歩 道   05352105 CS4C4A   05389960
22 FBM22-1535 LSM-15    歩 道   05353113 CS4C4A   05389960
30 FBM30-1535 LSM-15    歩 道   05354105 CS4C4A   05389960
20 10 FBM10-2035 LSM-20    T-6   05338642 CS4C2A-50   05389980
13 FBM13-2035 LSM-20    T-2   05351810 CS4C4A   05389960
15 FBM15-2035 LSM-20    T-2   05352110 CS4C4A   05389960
22 FBM22-2035 LSM-20    歩 道   05353115 CS4C4A   05389960
30 FBM30-2035 LSM-20    歩 道   05354110 CS4C4A   05389960
25 10 FBM10-2535 LSM-25    T-20   05338644 CS4C4A+KC-2S   05389961
13 FBM13-2535 LSM-25    T-14   05351812 CS4C4A   05389960
15 FBM15-2535 LSM-25    T-6   05352120 CS4C4A   05389960
22 FBM22-2535 LSM-25    T-2   05353125 CS4C4A   05389960
30 FBM30-2535 LSM-25    T-2   05354120 CS4C4A   05389960
32 13 FBM13-3235 LSM-32    T-20   05351814 CS4C4A   05389960
15 FBM15-3235 LSM-32    T-20   05352130 CS4C4A   05389960
22 FBM22-3235 LSM-32    T-14   05353135 CS4C4A   05389960
30 FBM30-3235 LSM-32    T-2   05354130 CS4C4A   05389960
38 22 FBM22-3835 LSM-38    T-20   05353145 CS4C5A   05389970
30 FBM30-3835 LSM-38    T-14   05354140 CS4C5A   05389970
50 30 FBM30-5035 LSM-50    T-20   05354150 CS4C5A   05389970
350 400 15 10 FBM10-1540 LSM-15    歩 道   05338650 CS4C2A-50   05389980
13 FBM13-1540 LSM-15    歩 道   05351904 CS4C4A   05389960
15 FBM15-1540 LSM-15    歩 道   05352205 CS4C4A   05389960
22 FBM22-1540 LSM-15    歩 道   05353213 CS4C4A   05389960
30 FBM30-1540 LSM-15    歩 道   05354205 CS4C4A   05389960
20 10 FBM10-2040 LSM-20    T-2   05338652 CS4C2A-50   05389980
13 FBM13-2040 LSM-20    T-2   05351820 CS4C4A   05389960
15 FBM15-2040 LSM-20    T-2   05352210 CS4C4A   05389960
22 FBM22-2040 LSM-20    歩 道   05353215 CS4C4A   05389960
30 FBM30-2040 LSM-20    歩 道   05354210 CS4C4A   05389960
25 10 FBM10-2540 LSM-25    T-14   05338654 CS4C4A+KC-2S   05389961
13 FBM13-2540 LSM-25    T-6   05351822 CS4C4A   05389960
15 FBM15-2540 LSM-25    T-2   05352220 CS4C4A   05389960
22 FBM22-2540 LSM-25    T-2   05353225 CS4C4A   05389960
30 FBM30-2540 LSM-25    歩 道   05354220 CS4C4A   05389960
32 10 FBM10-3240 LSM-32    T-20   05338656 CS4C4A+KC-2S   05389961
13 FBM13-3240 LSM-32    T-20   05351824 CS4C4A   05389960
15 FBM15-3240 LSM-32    T-14   05352230 CS4C4A   05389960
22 FBM22-3240 LSM-32    T-2   05353235 CS4C4A   05389960
30 FBM30-3240 LSM-32    T-2   05354230 CS4C4A   05389960
38 15 FBM15-3840 LSM-38    T-20   05352240 CS4C5A   05389970
22 FBM22-3840 LSM-38    T-14   05353245 CS4C5A   05389970
30 FBM30-3840 LSM-38    T-6   05354240 CS4C5A   05389970
50 22 FBM22-5040 LSM-50    T-20   05353255 CS4C5A   05389970
30 FBM30-5040 LSM-50    T-20   05354250 CS4C5A   05389970
400 450 15 10 FBM10-1545 LSM-15    歩 道   05338660 CS4C2A-50   05389980
13 FBM13-1545 LSM-15    歩 道   05351906 CS4C4A   05389960
15 FBM15-1545 LSM-15    歩 道   05352305 CS4C4A   05389960
22 FBM22-1545 LSM-15    歩 道   05353313 CS4C4A   05389960
30 FBM30-1545 LSM-15    歩 道   05354305 CS4C4A   05389960
20 10 FBM10-2045 LSM-20    T-2   05338662 CS4C2A-50   05389980
13 FBM13-2045 LSM-20    T-2   05351830 CS4C4A   05389960
15 FBM15-2045 LSM-20    歩 道   05352310 CS4C4A   05389960
22 FBM22-2045 LSM-20    歩 道   05353315 CS4C4A   05389960
30 FBM30-2045 LSM-20    歩 道   05354310 CS4C4A   05389960
25 10 FBM10-2545 LSM-25    T-6   05338664 CS4C4A+KC-2S   05389961
13 FBM13-2545 LSM-25    T-2   05351832 CS4C4A   05389960
15 FBM15-2545 LSM-25    T-2   05352320 CS4C4A   05389960
22 FBM22-2545 LSM-25    T-2   05353325 CS4C4A   05389960
30 FBM30-2545 LSM-25    歩 道   05354320 CS4C4A   05389960
32 10 FBM10-3245 LSM-32    T-20   05338666 CS4C4A+KC-2S   05389961
13 FBM13-3245 LSM-32    T-14   05351834 CS4C4A   05389960
15 FBM15-3245 LSM-32    T-14   05352330 CS4C4A   05389960
22 FBM22-3245 LSM-32    T-2   05353335 CS4C4A   05389960
30 FBM30-3245 LSM-32    T-2   05354330 CS4C4A   05389960
38 13 FBM13-3845 LSM-38    T-20   05351836 CS4C5A   05389970
15 FBM15-3845 LSM-38    T-20   05352340 CS4C5A   05389970
22 FBM22-3845 LSM-38    T-14   05353345 CS4C5A   05389970
30 FBM30-3845 LSM-38    T-2   05354340 CS4C5A   05389970
50 22 FBM22-5045 LSM-50    T-20   05353355 CS4C5A   05389970
30 FBM30-5045 LSM-50    T-14   05354350 CS4C5A   05389970
450 500 15 10 FBM10-1550 LSM-15    歩 道   05338670 CS4C2A-50   05389980
13 FBM13-1550 LSM-15    歩 道   05351908 CS4C4A   05389960
15 FBM15-1550 LSM-15    歩 道   05352405 CS4C4A   05389960
22 FBM22-1550 LSM-15    歩 道   05353413 CS4C4A   05389960
30 FBM30-1550 LSM-15    歩 道   05354405 CS4C4A   05389960
20 10 FBM10-2050 LSM-20    T-2   05338672 CS4C2A-50   05389980
13 FBM13-2050 LSM-20    歩 道   05351840 CS4C4A   05389960
15 FBM15-2050 LSM-20    歩 道   05352410 CS4C4A   05389960
22 FBM22-2050 LSM-20    歩 道   05353415 CS4C4A   05389960
30 FBM30-2050 LSM-20    歩 道   05354410 CS4C4A   05389960
25 10 FBM10-2550 LSM-25    T-2   05338674 CS4C4A+KC-2S   05389961
13 FBM13-2550 LSM-25    T-2   05351842 CS4C4A   05389960
15 FBM15-2550 LSM-25    T-2   05352420 CS4C4A   05389960
22 FBM22-2550 LSM-25    歩 道   05353425 CS4C4A   05389960
30 FBM30-2550 LSM-25    歩 道   05354420 CS4C4A   05389960
32 10 FBM10-3250 LSM-32    T-14   05338676 CS4C4A+KC-2S   05389961
13 FBM13-3250 LSM-32    T-14   05351844 CS4C4A   05389960
15 FBM15-3250 LSM-32    T-6   05352430 CS4C4A   05389960
22 FBM22-3250 LSM-32    T-2   05353435 CS4C4A   05389960
30 FBM30-3250 LSM-32    T-2   05354430 CS4C4A   05389960
38 10 FBM10-3850 LSM-38    T-20   05338678 CS4C4A+KC-2S   05389961
13 FBM13-3850 LSM-38    T-20   05351846 CS4C5A   05389970
15 FBM15-3850 LSM-38    T-14   05352440 CS4C5A   05389970
22 FBM22-3850 LSM-38    T-6   05353445 CS4C5A   05389970
30 FBM30-3850 LSM-38    T-2   05354440 CS4C5A   05389970
50 15 FBM15-5050 LSM-50    T-20   05352450 CS4C5A   05389970
22 FBM22-5050 LSM-50    T-20   05353455 CS4C5A   05389970
30 FBM30-5050 LSM-50    T-14   05354450 CS4C5A   05389970
500 550 15 10 FBM10-1555 LSM-15    歩 道   05338680 CS4C2A-50   05389980
13 FBM13-1555 LSM-15    歩 道   05351910 CS4C4A   05389960
15 FBM15-1555 LSM-15    歩 道   05352505 CS4C4A   05389960
22 FBM22-1555 LSM-15    歩 道   05353513 CS4C4A   05389960
30 FBM30-1555 LSM-15    歩 道   05354505 CS4C4A   05389960
20 10 FBM10-2055 LSM-20    T-2   05338682 CS4C2A-50   05389980
13 FBM13-2055 LSM-20    歩 道   05351850 CS4C4A   05389960
15 FBM15-2055 LSM-20    歩 道   05352510 CS4C4A   05389960
22 FBM22-2055 LSM-20    歩 道   05353515 CS4C4A   05389960
30 FBM30-2055 LSM-20    歩 道   05354510 CS4C4A   05389960
25 10 FBM10-2555 LSM-25    T-2   05338684 CS4C4A+KC-2S   05389961
13 FBM13-2555 LSM-25    T-2   05351852 CS4C4A   05389960
15 FBM15-2555 LSM-25    T-2   05352520 CS4C4A   05389960
22 FBM22-2555 LSM-25    歩 道   05353525 CS4C4A   05389960
30 FBM30-2555 LSM-25    歩 道   05354520 CS4C4A   05389960
32 10 FBM10-3255 LSM-32    T-14   05338686 CS4C4A+KC-2S   05389961
13 FBM13-3255 LSM-32    T-6   05351854 CS4C4A   05389960
15 FBM15-3255 LSM-32    T-2   05352530 CS4C4A   05389960
22 FBM22-3255 LSM-32    T-2   05353535 CS4C4A   05389960
30 FBM30-3255 LSM-32    歩 道   05354530 CS4C4A   05389960
38 10 FBM10-3855 LSM-38    T-20   05338688 CS4C4A+KC-2S   05389961
13 FBM13-3855 LSM-38    T-14   05351856 CS4C5A   05389970
15 FBM15-3855 LSM-38    T-14   05352540 CS4C5A   05389970
22 FBM22-3855 LSM-38    T-2   05353545 CS4C5A   05389970
30 FBM30-3855 LSM-38    T-2   05354540 CS4C5A   05389970
50 13 FBM13-5055 LSM-50    T-20   05351858 CS4C5A   05389970
15 FBM15-5055 LSM-50    T-20   05352550 CS4C5A   05389970
22 FBM22-5055 LSM-50    T-14   05353555 CS4C5A   05389970
30 FBM30-5055 LSM-50    T-6   05354550 CS4C5A   05389970
550 600 15 10 FBM10-1560 LSM-15    歩 道   05338690 CS4C2A-50   05389980
13 FBM13-1560 LSM-15    歩 道   05351912 CS4C4A   05389960
15 FBM15-1560 LSM-15    歩 道   05352605 CS4C4A   05389960
22 FBM22-1560 LSM-15    歩 道   05353613 CS4C4A   05389960
30 FBM30-1560 LSM-15    歩 道   05354605 CS4C4A   05389960
20 10 FBM10-2060 LSM-20    歩 道   05338692 CS4C2A-50   05389980
13 FBM13-2060 LSM-20    歩 道   05351860 CS4C4A   05389960
15 FBM15-2060 LSM-20    歩 道   05352610 CS4C4A   05389960
22 FBM22-2060 LSM-20    歩 道   05353615 CS4C4A   05389960
30 FBM30-2060 LSM-20    歩 道   05354610 CS4C4A   05389960
25 10 FBM10-2560 LSM-25    T-2   05338694 CS4C4A+KC-2S   05389961
13 FBM13-2560 LSM-25    T-2   05351862 CS4C4A   05389960
15 FBM15-2560 LSM-25    歩 道   05352620 CS4C4A   05389960
22 FBM22-2560 LSM-25    歩 道   05353625 CS4C4A   05389960
30 FBM30-2560 LSM-25    歩 道   05354620 CS4C4A   05389960
32 10 FBM10-3260 LSM-32    T-14   05338696 CS4C4A+KC-2S   05389961
13 FBM13-3260 LSM-32    T-2   05351864 CS4C4A   05389960
15 FBM15-3260 LSM-32    T-2   05352630 CS4C4A   05389960
22 FBM22-3260 LSM-32    T-2   05353635 CS4C4A   05389960
30 FBM30-3260 LSM-32    歩 道   05354630 CS4C4A   05389960
38 10 FBM10-3860 LSM-38    T-20   05338698 CS4C4A+KC-2S   05389961
13 FBM13-3860 LSM-38    T-14   05351866 CS4C5A   05389970
15 FBM15-3860 LSM-38    T-14   05352640 CS4C5A   05389970
22 FBM22-3860 LSM-38    T-2   05353645 CS4C5A   05389970
30 FBM30-3860 LSM-38    T-2   05354640 CS4C5A   05389970
50 13 FBM13-5060 LSM-50    T-20   05351868 CS4C5A   05389970
15 FBM15-5060 LSM-50    T-20   05352650 CS4C5A   05389970
22 FBM22-5060 LSM-50    T-14   05353655 CS4C5A   05389970
30 FBM30-5060 LSM-50    T-2   05354650 CS4C5A   05389970
600 650 15 10 FBM10-1565 LSM-15    歩 道   05338700 CS4C2A-50   05389980
13 FBM13-1565 LSM-15    歩 道   05351914 CS4C4A   05389960
15 FBM15-1565 LSM-15    歩 道   05352705 CS4C4A   05389960
22 FBM22-1565 LSM-15    歩 道   05353713 CS4C4A   05389960
30 FBM30-1565 LSM-15    歩 道   05354705 CS4C4A   05389960
20 10 FBM10-2065 LSM-20    歩 道   05338702 CS4C2A-50   05389980
13 FBM13-2065 LSM-20    歩 道   05351870 CS4C4A   05389960
15 FBM15-2065 LSM-20    歩 道   05352710 CS4C4A   05389960
22 FBM22-2065 LSM-20    歩 道   05353715 CS4C4A   05389960
30 FBM30-2065 LSM-20    歩 道   05354710 CS4C4A   05389960
25 10 FBM10-2565 LSM-25    T-2   05338704 CS4C4A+KC-2S   05389961
13 FBM13-2565 LSM-25    T-2   05351872 CS4C4A   05389960
15 FBM15-2565 LSM-25    歩 道   05352720 CS4C4A   05389960
22 FBM22-2565 LSM-25    歩 道   05353725 CS4C4A   05389960
30 FBM30-2565 LSM-25    歩 道   05354720 CS4C4A   05389960
32 10 FBM10-3265 LSM-32    T-6   05338706 CS4C4A+KC-2S   05389961
13 FBM13-3265 LSM-32    T-2   05351874 CS4C4A   05389960
15 FBM15-3265 LSM-32    T-2   05352730 CS4C4A   05389960
22 FBM22-3265 LSM-32    歩 道   05353735 CS4C4A   05389960
30 FBM30-3265 LSM-32    歩 道   05354730 CS4C4A   05389960
38 10 FBM10-3865 LSM-38    T-14   05338708 CS4C4A+KC-2S   05389961
13 FBM13-3865 LSM-38    T-14   05351876 CS4C5A   05389970
15 FBM15-3865 LSM-38    T-6   05352740 CS4C5A   05389970
22 FBM22-3865 LSM-38    T-2   05353745 CS4C5A   05389970
30 FBM30-3865 LSM-38    T-2   05354740 CS4C5A   05389970
50 10 FBM10-5065 LSM-50    T-20   05338710 CS4C4A+KC-2S   05389961
13 FBM13-5065 LSM-50    T-20   05351878 CS4C5A   05389970
15 FBM15-5065 LSM-50    T-20   05352750 CS4C5A   05389970
22 FBM22-5065 LSM-50    T-14   05353755 CS4C5A   05389970
30 FBM30-5065 LSM-50    T-2   05354750 CS4C5A   05389970
オプション部品 開閉具 フック（ステンレスグレーチング全般） MF-20   02369820
4-1-10
▲PAGE TOP
