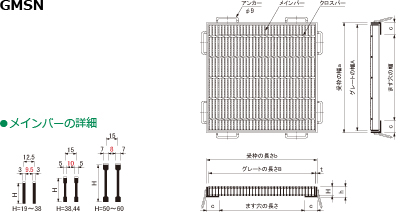

ノンスリップタイプ 細目 角ます蓋　横断溝用
←№65カタログ 6-23ページ
〈公共建築協会評価品 T-2~T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●リーブスクリーン
6-34
関連ページ（詳細ページ）
●オプション部品
6-5
●リーブスクリーン
6-34
蓋・四方受枠 単体定価・コード№・オプション部品
参考図のアイコンにカーソルを置くと参考図の内容を表示します。
ます穴
□㎜		 H
㎜ 		型　式 蓋、枠 セット 適用荷重　横断 衝撃なし 承 認 図 参 考 図 : めっき枠
★印は蓋2枚割 定価／組 コード№ T-2 T-6 T-14 T-20 T-25 別途お見積りいたします
300 19 GMSN3-19-33   04309801 ●
32 GMSN3-32-33   04309802   ● ●
38 GMSN3-38-33   04309803       ● ●
400 25 GMSN3-25-44   04309818 ●
38 GMSN3-38-44   04309819   ● ●
38 GMSN5-38-44   04309822       ●
44 GMSN5-44-44   04309823         ●
450 25 GMSN3-25-45   04309828 ●
38 GMSN3-38-45   04309829   ● ●
44 GMSN5-44-45   04309833       ● ●
500 32 GMSN3-32-55   04309839 ●
38 GMSN5-38-55   04309842   ● ●
44 GMSN5-44-55   04309843       ●
50 ★GMSN5-50-55   04309846         ●
600 32 GMSN3-32-66   04309850 ●
44 GMSN5-44-66   04309852   ● ●
50 ★GMSN5-50-66   04309856       ● ●
700 32 GMSN3-32-77   04309861 ●
44 GMSN5-44-77   04309862   ● ●
50 ★GMSN5-50-77   04309867       ● ●
800 38 GMSN3-38-88   04309873 ●
50 ★GMSN5-50-88   04309879   ● ● ●
55 ★GMSN5-55-88   04309880         ●
900 38 GMSN3-38-99   04309883 ●
50 ★GMSN5-50-99   04309889   ● ●
55 ★GMSN5-55-99   04309890       ●
60 ★GMSN5-60-99   04309891         ●
ます穴
□㎜		 H
㎜ 		型　式 蓋 単 体 四方受枠 単体 オプション部品
クサリ適用表 開閉取手  MF-20
★印は蓋2枚割 定価／枚 コード№ 定　価 コード№ 型　式 定価／個 コード№ 定価／個 コード№
300 19 GMSN3-19-33   04385700   04339214 C4CAH-50   04300040   02369820
32 GMSN3-32-33   04385701   04339234
38 GMSN3-38-33   04385702   04338346
400 25 GMSN3-25-44   04385721   04339324
38 GMSN3-38-44   04385722   04339344
38 GMSN5-38-44   04385725   04339344
44 GMSN5-44-44   04385726   04385626
450 25 GMSN3-25-45   04385731   04339424
38 GMSN3-38-45   04385732   04339444
44 GMSN5-44-45   04385736   04339455
500 32 GMSN3-32-55   04385741   04339466
38 GMSN5-38-55   04385745   04385845
44 GMSN5-44-55   04385746   04339472
50 ★GMSN5-50-55   04385747   04338561 C4SA-50 別途お見積り
600 32 GMSN3-32-66   04385762   04339486 C4CAH-50   04300040
44 GMSN5-44-66   04385764   04339492
50 ★GMSN5-50-66   04385765   04339494 C4SA-50 別途お見積り
700 32 GMSN3-32-77   04385772   04339506 C4CAH-50   04300040
44 GMSN5-44-77   04385775   04385876
50 ★GMSN5-50-77   04385777   04339514 C4SA-50 別途お見積り
800 38 GMSN3-38-88   04385783   04339528 C4CAH-50   04300040
50 ★GMSN5-50-88   04385787   04339534 C4SA-50 別途お見積り
55 ★GMSN5-55-88   04385788   04339536
900 38 GMSN3-38-99   04385793   04339548 C4CAH-50   04300040
50 ★GMSN5-50-99   04385792   04338961 C4SA-50 別途お見積り
55 ★GMSN5-55-99   04385796   04339556
60 ★GMSN5-60-99   04385798   04385800
6-23
