樹脂タイル・ カーペット,絨毯 貼物用
←№65カタログ 10-6ページ
ステンレス目地
SP-T
関連ページ（詳細ページ）
●ケーブルホール蓋 SP-T型
10-10
蓋板厚 4.5 ㎜・床仕上げ材の厚さ ３㎜
蓋幅550㎜以上は補強付

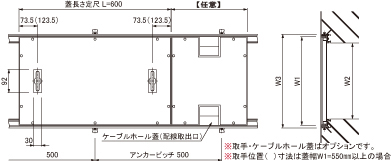

蓋の切欠き加工・取手割付図
・
標準付属部品
・
オプション部品
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 200 SP3-T4-20   06353420 MZ06353420       SFK-21(A)   06337300
200 250 SP3-T4-25   06353425 MZ06353425
250 300 SP3-T4-30   06353430 MZ06353430
300 350 SP3-T4-35   06353435 MZ06353435
350 400 SP3-T4-40   06353440 MZ06353440
400 450 SP3-T4-45   06353445 MZ06353445    受枠コーナー加工費／1ヶ所
450 500 SP3-T4-50   06353450 MZ06353450      AZ06337200
500 550 SP3-T4-55   06353455 MZ06353455
蓋板厚 4.5 ㎜・床仕上げ材の厚さ 5㎜
蓋幅550㎜以上は補強付
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 200 SP5-T4-20   06353520 MZ06353520       SFK-21(B)   06337310
200 250 SP5-T4-25   06353525 MZ06353525
250 300 SP5-T4-30   06353530 MZ06353530
300 350 SP5-T4-35   06353535 MZ06353535
350 400 SP5-T4-40   06353540 MZ06353540
400 450 SP5-T4-45   06353545 MZ06353545    受枠コーナー加工費／1ヶ所
450 500 SP5-T4-50   06353550 MZ06353550      AZ06337200
500 550 SP5-T4-55   06353555 MZ06353555
蓋板厚 4.5 ㎜・床仕上げ材の厚さ 7㎜
蓋幅550㎜以上は補強付
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 200 SP7-T4-20   06353620 MZ06353620       SFK-21(C)   06337320
200 250 SP7-T4-25   06353625 MZ06353625
250 300 SP7-T4-30   06353630 MZ06353630
300 350 SP7-T4-35   06353635 MZ06353635
350 400 SP7-T4-40   06353640 MZ06353640
400 450 SP7-T4-45   06353645 MZ06353645    受枠コーナー加工費／1ヶ所
450 500 SP7-T4-50   06353650 MZ06353650      AZ06337200
500 550 SP7-T4-55   06353655 MZ06353655
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ３㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 200 SP3-T3-20   06353120 MZ06353120       SFK-11(A)   06337200
200 250 SP3-T3-25   06353125 MZ06353125    受枠コーナー加工費／1ヶ所
250 300 SP3-T3-30   06353130 MZ06353130      AZ06337200
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ５㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 200 SP5-T3-20   06353220 MZ06353220       SFK-11(B)   06337210
200 250 SP5-T3-25   06353225 MZ06353225    受枠コーナー加工費／1ヶ所
250 300 SP5-T3-30   06353230 MZ06353230      AZ06337200
蓋板厚 3.2 ㎜・床仕上げ材の厚さ ７㎜
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
150 200 SP7-T3-20   06353320 MZ06353320       SFK-11(C)   06337220
200 250 SP7-T3-25   06353325 MZ06353325    受枠コーナー加工費／1ヶ所
250 300 SP7-T3-30   06353330 MZ06353330      AZ06337200
蓋の切欠き加工費（縁枠付）
三角形切欠き		   1ヶ所 TZ05389000
SP-T切欠き図
SP-T取手割付図
関連ページ（PDFカタログ）
●特長・材質・強度・用途・機種選定表
10-2
●施工について
10-13
●幅出しスペーサー取付例・取手について
10-3
●アルミ製受枠
10-14
●ケーブルホール蓋タイプ
10-10
関連ページ（詳細ページ）
●標準付属部品・オプション部品
10-3
標準付属部品
品  名 型　式 定価／個 コード№ 標準付属個数
直線ジョイント JS   06341020 1
溶接アンカー AK-2   06341011 4
壁際用アンカー AK-35   06341012 ※
※壁際用アンカーは 標準付属品 ではございません。
　ピットンの設置場所に応じて、必要な際はご指示ください。
オプション部品  幅出しスペーサー
みぞ幅 ㎜ 蓋幅 ㎜ 型　式 定価／個 コード№
150 200 SA-20   06340120
200 250 SA-25   06340125
250 300 SA-30   06340130
300 350 SA-35   06340135
350 400 SA-40   06340140
400 450 SA-45   06340145
450 500 SA-50   06340150
500 550 SA-55   06340155
オプション部品
品  名 型　式 定価／個 コード№
入隅ジョイント  JI   06341030
入隅切ジョイント JI-2   06341050
出隅ジョイント JO   06341040
出隅切ジョイント JO-2   06341060
ステンレス取手 ST   06341130
