フラットバー ボルト固定式 ます蓋用
←№65カタログ 4-1-11ページ
固定式　ノンスリップタイプ（グリップ）
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品 承認図
4-2-11
●寸法表　横断衝撃なし
ます穴
□㎜		 蓋幅
□㎜		 高さ
㎜		 ピッチ

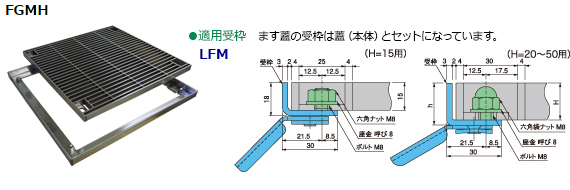

㎜		 ます蓋セット (蓋+四方受枠) オプション部品　（↓開閉具）
蓋：FGMH 四方受枠 承 認 図 適用
荷重		 定 価／組 コード№ ボルトキャップ
型　式 定価／個 コード№
250 300 15 10 FGMH10-1530 LFM-15    T-2   05339100 CAP-22-1015   05389750
13 FGMH13-1530 LFM-15    T-2   05332250 CAP-22-1315   05389751
15 FGMH15-1530 LFM-15    T-2   05332380 CAP-22-1515   05389752
22 FGMH22-1530 LFM-15    歩 道   05332500 CAP-22-2215   05389754
30 FGMH30-1530 LFM-15    歩 道   05332620 CAP-22-3015   05389755
20 10 FGMH10-2030 LFM-20    T-14   05339102 CAP-19-1020   05389740
13 FGMH13-2030 LFM-20    T-6   05332270 CAP-19-1320   05389744
15 FGMH15-2030 LFM-20    T-2   05332400 CAP-19-1520   05389700
22 FGMH22-2030 LFM-20    T-2   05332520 CAP-19-2220   05389703
30 FGMH30-2030 LFM-20    歩 道   05332640 CAP-19-3020   05389706
25 10 FGMH10-2530 LFM-25    T-20   05339104 CAP-19-1025   05389741
13 FGMH13-2530 LFM-25    T-20   05332290 CAP-19-1325   05389745
15 FGMH15-2530 LFM-25    T-14   05332420 CAP-19-1525   05389701
22 FGMH22-2530 LFM-25    T-6   05332540 CAP-19-2225   05389704
30 FGMH30-2530 LFM-25    T-2   05332660 CAP-19-3025   05389707
32 15 FGMH15-3230 LFM-32    T-20   05332440 CAP-19-1532   05389702
22 FGMH22-3230 LFM-32    T-20   05332560 CAP-19-2232   05389705
30 FGMH30-3230 LFM-32    T-14   05332680 CAP-19-3032   05389708
38 30 FGMH30-3830 LFM-38    T-20   05332700 CAP-19-3038   05389713
300 350 15 10 FGMH10-1535 LFM-15    T-2   05339106 CAP-22-1015   05389750
13 FGMH13-1535 LFM-15    歩 道   05332252 CAP-22-1315   05389751
15 FGMH15-1535 LFM-15    歩 道   05332382 CAP-22-1515   05389752
22 FGMH22-1535 LFM-15    歩 道   05332502 CAP-22-2215   05389754
30 FGMH30-1535 LFM-15    歩 道   05332622 CAP-22-3015   05389755
20 10 FGMH10-2035 LFM-20    T-6   05339108 CAP-19-1020   05389740
13 FGMH13-2035 LFM-20    T-2   05332272 CAP-19-1320   05389744
15 FGMH15-2035 LFM-20    T-2   05332402 CAP-19-1520   05389700
22 FGMH22-2035 LFM-20    歩 道   05332522 CAP-19-2220   05389703
30 FGMH30-2035 LFM-20    歩 道   05332642 CAP-19-3020   05389706
25 10 FGMH10-2535 LFM-25    T-20   05339110 CAP-19-1025   05389741
13 FGMH13-2535 LFM-25    T-14   05332292 CAP-19-1325   05389745
15 FGMH15-2535 LFM-25    T-6   05332422 CAP-19-1525   05389701
22 FGMH22-2535 LFM-25    T-2   05332542 CAP-19-2225   05389704
30 FGMH30-2535 LFM-25    T-2   05332662 CAP-19-3025   05389707
32 13 FGMH13-3235 LFM-32    T-20   05332312 CAP-19-1332   05389746
15 FGMH15-3235 LFM-32    T-20   05332442 CAP-19-1532   05389702
22 FGMH22-3235 LFM-32    T-14   05332562 CAP-19-2232   05389705
30 FGMH30-3235 LFM-32    T-2   05332682 CAP-19-3032   05389708
38 22 FGMH22-3835 LFM-38    T-20   05332582 CAP-19-2238   05389712
30 FGMH30-3835 LFM-38    T-14   05332702 CAP-19-3038   05389713
50 30 FGMH30-5035 LFM-50    T-20   05332722 CAP-19-3050   05389713
350 400 15 10 FGMH10-1540 LFM-15    歩 道   05339112 CAP-22-1015   05389750
13 FGMH13-1540 LFM-15    歩 道   05332254 CAP-22-1315   05389751
15 FGMH15-1540 LFM-15    歩 道   05332384 CAP-22-1515   05389752
22 FGMH22-1540 LFM-15    歩 道   05332504 CAP-22-2215   05389754
30 FGMH30-1540 LFM-15    歩 道   05332624 CAP-22-3015   05389755
20 10 FGMH10-2040 LFM-20    T-2   05339114 CAP-19-1020   05389740
13 FGMH13-2040 LFM-20    T-2   05332274 CAP-19-1320   05389744
15 FGMH15-2040 LFM-20    T-2   05332404 CAP-19-1520   05389700
22 FGMH22-2040 LFM-20    歩 道   05332524 CAP-19-2220   05389703
30 FGMH30-2040 LFM-20    歩 道   05332644 CAP-19-3020   05389706
25 10 FGMH10-2540 LFM-25    T-14   05339116 CAP-19-1025   05389741
13 FGMH13-2540 LFM-25    T-6   05332294 CAP-19-1325   05389745
15 FGMH15-2540 LFM-25    T-2   05332424 CAP-19-1525   05389701
22 FGMH22-2540 LFM-25    T-2   05332544 CAP-19-2225   05389704
30 FGMH30-2540 LFM-25    歩 道   05332664 CAP-19-3025   05389707
32 10 FGMH10-3240 LFM-32    T-20   05339118 CAP-19-1032   05389742
13 FGMH13-3240 LFM-32    T-20   05332314 CAP-19-1332   05389746
15 FGMH15-3240 LFM-32    T-14   05332444 CAP-19-1532   05389702
22 FGMH22-3240 LFM-32    T-2   05332564 CAP-19-2232   05389705
30 FGMH30-3240 LFM-32    T-2   05332684 CAP-19-3032   05389708
38 15 FGMH15-3840 LFM-38    T-20   05332464 CAP-19-1538   05389711
22 FGMH22-3840 LFM-38    T-14   05332584 CAP-19-2238   05389712
30 FGMH30-3840 LFM-38    T-6   05332704 CAP-19-3038   05389713
50 22 FGMH22-5040 LFM-50    T-20   05332604 CAP-19-2250   05389712
30 FGMH30-5040 LFM-50    T-20   05332724 CAP-19-3050   05389713
400 450 15 10 FGMH10-1545 LFM-15    歩 道   05339120 CAP-22-1015   05389750
13 FGMH13-1545 LFM-15    歩 道   05332256 CAP-22-1315   05389751
15 FGMH15-1545 LFM-15    歩 道   05332386 CAP-22-1515   05389752
22 FGMH22-1545 LFM-15    歩 道   05332506 CAP-22-2215   05389754
30 FGMH30-1545 LFM-15    歩 道   05332626 CAP-22-3015   05389755
20 10 FGMH10-2045 LFM-20    T-2   05339122 CAP-19-1020   05389740
13 FGMH13-2045 LFM-20    T-2   05332276 CAP-19-1320   05389744
15 FGMH15-2045 LFM-20    歩 道   05332406 CAP-19-1520   05389700
22 FGMH22-2045 LFM-20    歩 道   05332526 CAP-19-2220   05389703
30 FGMH30-2045 LFM-20    歩 道   05332646 CAP-19-3020   05389706
25 10 FGMH10-2545 LFM-25    T-6   05339124 CAP-19-1025   05389741
13 FGMH13-2545 LFM-25    T-2   05332296 CAP-19-1325   05389745
15 FGMH15-2545 LFM-25    T-2   05332426 CAP-19-1525   05389701
22 FGMH22-2545 LFM-25    T-2   05332546 CAP-19-2225   05389704
30 FGMH30-2545 LFM-25    歩 道   05332666 CAP-19-3025   05389707
32 10 FGMH10-3245 LFM-32    T-20   05339126 CAP-19-1032   05389742
13 FGMH13-3245 LFM-32    T-14   05332316 CAP-19-1332   05389746
15 FGMH15-3245 LFM-32    T-14   05332446 CAP-19-1532   05389702
22 FGMH22-3245 LFM-32    T-2   05332566 CAP-19-2232   05389705
30 FGMH30-3245 LFM-32    T-2   05332686 CAP-19-3032   05389708
38 13 FGMH13-3845 LFM-38    T-20   05332346 CAP-19-1338   05389747
15 FGMH15-3845 LFM-38    T-20   05332466 CAP-19-1538   05389711
22 FGMH22-3845 LFM-38    T-14   05332586 CAP-19-2238   05389712
30 FGMH30-3845 LFM-38    T-2   05332706 CAP-19-3038   05389713
50 22 FGMH22-5045 LFM-50    T-20   05332606 CAP-19-2250   05389712
30 FGMH30-5045 LFM-50    T-14   05332726 CAP-19-3050   05389713
450 500 15 10 FGMH10-1550 LFM-15    歩 道   05339128 CAP-22-1015   05389750
13 FGMH13-1550 LFM-15    歩 道   05332258 CAP-22-1315   05389751
15 FGMH15-1550 LFM-15    歩 道   05332388 CAP-22-1515   05389752
22 FGMH22-1550 LFM-15    歩 道   05332508 CAP-22-2215   05389754
30 FGMH30-1550 LFM-15    歩 道   05332628 CAP-22-3015   05389755
20 10 FGMH10-2050 LFM-20    T-2   05339130 CAP-19-1020   05389740
13 FGMH13-2050 LFM-20    歩 道   05332278 CAP-19-1320   05389744
15 FGMH15-2050 LFM-20    歩 道   05332408 CAP-19-1520   05389700
22 FGMH22-2050 LFM-20    歩 道   05332528 CAP-19-2220   05389703
30 FGMH30-2050 LFM-20    歩 道   05332648 CAP-19-3020   05389706
25 10 FGMH10-2550 LFM-25    T-2   05339132 CAP-19-1025   05389741
13 FGMH13-2550 LFM-25    T-2   05332298 CAP-19-1325   05389745
15 FGMH15-2550 LFM-25    T-2   05332428 CAP-19-1525   05389701
22 FGMH22-2550 LFM-25    歩 道   05332548 CAP-19-2225   05389704
30 FGMH30-2550 LFM-25    歩 道   05332668 CAP-19-3025   05389707
32 10 FGMH10-3250 LFM-32    T-14   05339134 CAP-19-1032   05389742
13 FGMH13-3250 LFM-32    T-14   05332318 CAP-19-1332   05389746
15 FGMH15-3250 LFM-32    T-6   05332448 CAP-19-1532   05389702
22 FGMH22-3250 LFM-32    T-2   05332568 CAP-19-2232   05389705
30 FGMH30-3250 LFM-32    T-2   05332688 CAP-19-3032   05389708
38 10 FGMH10-3850 LFM-38    T-20   05339136 CAP-19-1038   05389743
13 FGMH13-3850 LFM-38    T-20   05332348 CAP-19-1338   05389747
15 FGMH15-3850 LFM-38    T-14   05332468 CAP-19-1538   05389711
22 FGMH22-3850 LFM-38    T-6   05332588 CAP-19-2238   05389712
30 FGMH30-3850 LFM-38    T-2   05332708 CAP-19-3038   05389713
50 15 FGMH15-5050 LFM-50    T-20   05332488 CAP-19-1550   05389711
22 FGMH22-5050 LFM-50    T-20   05332608 CAP-19-2250   05389712
30 FGMH30-5050 LFM-50    T-14   05332728 CAP-19-3050   05389713
500 550 15 10 FGMH10-1555 LFM-15    歩 道   05339138 CAP-22-1015   05389750
13 FGMH13-1555 LFM-15    歩 道   05332260 CAP-22-1315   05389751
15 FGMH15-1555 LFM-15    歩 道   05332390 CAP-22-1515   05389752
22 FGMH22-1555 LFM-15    歩 道   05332510 CAP-22-2215   05389754
30 FGMH30-1555 LFM-15    歩 道   05332630 CAP-22-3015   05389755
20 10 FGMH10-2055 LFM-20    T-2   05339140 CAP-19-1020   05389740
13 FGMH13-2055 LFM-20    歩 道   05332280 CAP-19-1320   05389744
15 FGMH15-2055 LFM-20    歩 道   05332410 CAP-19-1520   05389700
22 FGMH22-2055 LFM-20    歩 道   05332530 CAP-19-2220   05389703
30 FGMH30-2055 LFM-20    歩 道   05332650 CAP-19-3020   05389706
25 10 FGMH10-2555 LFM-25    T-2   05339142 CAP-19-1025   05389741
13 FGMH13-2555 LFM-25    T-2   05332300 CAP-19-1325   05389745
15 FGMH15-2555 LFM-25    T-2   05332430 CAP-19-1525   05389701
22 FGMH22-2555 LFM-25    歩 道   05332550 CAP-19-2225   05389704
30 FGMH30-2555 LFM-25    歩 道   05332670 CAP-19-3025   05389707
32 10 FGMH10-3255 LFM-32    T-14   05339144 CAP-19-1032   05389742
13 FGMH13-3255 LFM-32    T-6   05332320 CAP-19-1332   05389746
15 FGMH15-3255 LFM-32    T-2   05332450 CAP-19-1532   05389702
22 FGMH22-3255 LFM-32    T-2   05332570 CAP-19-2232   05389705
30 FGMH30-3255 LFM-32    歩 道   05332690 CAP-19-3032   05389708
38 10 FGMH10-3855 LFM-38    T-20   05339146 CAP-19-1038   05389743
13 FGMH13-3855 LFM-38    T-14   05332350 CAP-19-1338   05389747
15 FGMH15-3855 LFM-38    T-14   05332470 CAP-19-1538   05389711
22 FGMH22-3855 LFM-38    T-2   05332590 CAP-19-2238   05389712
30 FGMH30-3855 LFM-38    T-2   05332710 CAP-19-3038   05389713
50 13 FGMH13-5055 LFM-50    T-20   05332370 CAP-19-1350   05389747
15 FGMH15-5055 LFM-50    T-20   05332490 CAP-19-1550   05389711
22 FGMH22-5055 LFM-50    T-14   05332610 CAP-19-2250   05389712
30 FGMH30-5055 LFM-50    T-6   05332730 CAP-19-3050   05389713
550 600 15 10 FGMH10-1560 LFM-15    歩 道   05339148 CAP-22-1015   05389750
13 FGMH13-1560 LFM-15    歩 道   05332262 CAP-22-1315   05389751
15 FGMH15-1560 LFM-15    歩 道   05332392 CAP-22-1515   05389752
22 FGMH22-1560 LFM-15    歩 道   05332512 CAP-22-2215   05389754
30 FGMH30-1560 LFM-15    歩 道   05332632 CAP-22-3015   05389755
20 10 FGMH10-2060 LFM-20    歩 道   05339150 CAP-19-1020   05389740
13 FGMH13-2060 LFM-20    歩 道   05332282 CAP-19-1320   05389744
15 FGMH15-2060 LFM-20    歩 道   05332412 CAP-19-1520   05389700
22 FGMH22-2060 LFM-20    歩 道   05332532 CAP-19-2220   05389703
30 FGMH30-2060 LFM-20    歩 道   05332652 CAP-19-3020   05389706
25 10 FGMH10-2560 LFM-25    T-2   05339152 CAP-19-1025   05389741
13 FGMH13-2560 LFM-25    T-2   05332302 CAP-19-1325   05389745
15 FGMH15-2560 LFM-25    歩 道   05332432 CAP-19-1525   05389701
22 FGMH22-2560 LFM-25    歩 道   05332552 CAP-19-2225   05389704
30 FGMH30-2560 LFM-25    歩 道   05332672 CAP-19-3025   05389707
32 10 FGMH10-3260 LFM-32    T-14   05339154 CAP-19-1032   05389742
13 FGMH13-3260 LFM-32    T-2   05332322 CAP-19-1332   05389746
15 FGMH15-3260 LFM-32    T-2   05332452 CAP-19-1532   05389702
22 FGMH22-3260 LFM-32    T-2   05332572 CAP-19-2232   05389705
30 FGMH30-3260 LFM-32    歩 道   05332692 CAP-19-3032   05389708
38 10 FGMH10-3860 LFM-38    T-20   05339156 CAP-19-1038   05389743
13 FGMH13-3860 LFM-38    T-14   05332352 CAP-19-1338   05389747
15 FGMH15-3860 LFM-38    T-14   05332472 CAP-19-1538   05389711
22 FGMH22-3860 LFM-38    T-2   05332592 CAP-19-2238   05389712
30 FGMH30-3860 LFM-38    T-2   05332712 CAP-19-3038   05389713
50 13 FGMH13-5060 LFM-50    T-20   05332372 CAP-19-1350   05389747
15 FGMH15-5060 LFM-50    T-20   05332492 CAP-19-1550   05389711
22 FGMH22-5060 LFM-50    T-14   05332612 CAP-19-2250   05389712
30 FGMH30-5060 LFM-50    T-2   05332732 CAP-19-3050   05389713
600 650 15 10 FGMH10-1565 LFM-15    歩 道   05339158 CAP-22-1015   05389750
13 FGMH13-1565 LFM-15    歩 道   05332264 CAP-22-1315   05389751
15 FGMH15-1565 LFM-15    歩 道   05332394 CAP-22-1515   05389752
22 FGMH22-1565 LFM-15    歩 道   05332514 CAP-22-2215   05389754
30 FGMH30-1565 LFM-15    歩 道   05332634 CAP-22-3015   05389755
20 10 FGMH10-2065 LFM-20    歩 道   05339160 CAP-19-1020   05389740
13 FGMH13-2065 LFM-20    歩 道   05332284 CAP-19-1320   05389744
15 FGMH15-2065 LFM-20    歩 道   05332414 CAP-19-1520   05389700
22 FGMH22-2065 LFM-20    歩 道   05332534 CAP-19-2220   05389703
30 FGMH30-2065 LFM-20    歩 道   05332654 CAP-19-3020   05389706
25 10 FGMH10-2565 LFM-25    T-2   05339162 CAP-19-1025   05389741
13 FGMH13-2565 LFM-25    T-2   05332304 CAP-19-1325   05389745
15 FGMH15-2565 LFM-25    歩 道   05332434 CAP-19-1525   05389701
22 FGMH22-2565 LFM-25    歩 道   05332554 CAP-19-2225   05389704
30 FGMH30-2565 LFM-25    歩 道   05332674 CAP-19-3025   05389707
32 10 FGMH10-3265 LFM-32    T-6   05339164 CAP-19-1032   05389742
13 FGMH13-3265 LFM-32    T-2   05332324 CAP-19-1332   05389746
15 FGMH15-3265 LFM-32    T-2   05332454 CAP-19-1532   05389702
22 FGMH22-3265 LFM-32    歩 道   05332574 CAP-19-2232   05389705
30 FGMH30-3265 LFM-32    歩 道   05332694 CAP-19-3032   05389708
38 10 FGMH10-3865 LFM-38    T-14   05339166 CAP-19-1038   05389743
13 FGMH13-3865 LFM-38    T-14   05332354 CAP-19-1338   05389747
15 FGMH15-3865 LFM-38    T-6   05332474 CAP-19-1538   05389711
22 FGMH22-3865 LFM-38    T-2   05332594 CAP-19-2238   05389712
30 FGMH30-3865 LFM-38    T-2   05332714 CAP-19-3038   05389713
50 10 FGMH10-5065 LFM-50    T-20   05339168 CAP-19-1050   05389743
13 FGMH13-5065 LFM-50    T-20   05332374 CAP-19-1350   05389747
15 FGMH15-5065 LFM-50    T-20   05332494 CAP-19-1550   05389711
22 FGMH22-5065 LFM-50    T-14   05332614 CAP-19-2250   05389712
30 FGMH30-5065 LFM-50    T-2   05332734 CAP-19-3050   05389713
オプション部品 開閉具 ボックススパナ（M8用） MF-13   02369813
フック（ステンレスグレーチング全般） MF-20   02369820
4-1-11
▲PAGE TOP
