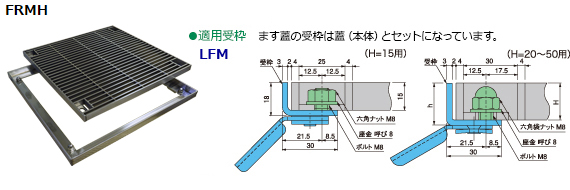

フラットバー ボルト固定式 ます蓋用
←№65カタログ 4-1-11ページ
ノンスリップタイプ（ローレット）
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品 承認図
4-2-11
●寸法表　横断衝撃なし
ます穴
□㎜		 蓋幅
□㎜		 高さ
㎜		 ピッチ
㎜		 ます蓋セット (蓋+四方受枠) オプション部品　（↓開閉具）
蓋：FRMH 四方受枠 承 認 図 適用
荷重		 定 価／組 コード№ ボルトキャップ
型　式 定価／個 コード№
250 300 15 10 FRMH10-1530 LFM-15    T-2   05339200 CAP-22-1015   05389750
13 FRMH13-1530 LFM-15    T-2   05332750 CAP-22-1315   05389751
15 FRMH15-1530 LFM-15    T-2   05332870 CAP-22-1515   05389752
22 FRMH22-1530 LFM-15    歩 道   05332990 CAP-22-2215   05389754
30 FRMH30-1530 LFM-15    歩 道   05333110 CAP-22-3015   05389755
20 10 FRMH10-2030 LFM-20    T-14   05339202 CAP-19-1020   05389740
13 FRMH13-2030 LFM-20    T-6   05332770 CAP-19-1320   05389744
15 FRMH15-2030 LFM-20    T-2   05332890 CAP-19-1520   05389700
22 FRMH22-2030 LFM-20    T-2   05333010 CAP-19-2220   05389703
30 FRMH30-2030 LFM-20    歩 道   05333130 CAP-19-3020   05389706
25 10 FRMH10-2530 LFM-25    T-20   05339204 CAP-19-1025   05389741
13 FRMH13-2530 LFM-25    T-20   05332790 CAP-19-1325   05389745
15 FRMH15-2530 LFM-25    T-14   05332910 CAP-19-1525   05389701
22 FRMH22-2530 LFM-25    T-6   05333030 CAP-19-2225   05389704
30 FRMH30-2530 LFM-25    T-2   05333150 CAP-19-3025   05389707
32 15 FRMH15-3230 LFM-32    T-20   05332930 CAP-19-1532   05389702
22 FRMH22-3230 LFM-32    T-20   05333050 CAP-19-2232   05389705
30 FRMH30-3230 LFM-32    T-14   05333170 CAP-19-3032   05389708
38 30 FRMH30-3830 LFM-38    T-20   05333190 CAP-19-3038   05389713
300 350 15 10 FRMH10-1535 LFM-15    T-2   05339206 CAP-22-1015   05389750
13 FRMH13-1535 LFM-15    歩 道   05332752 CAP-22-1315   05389751
15 FRMH15-1535 LFM-15    歩 道   05332872 CAP-22-1515   05389752
22 FRMH22-1535 LFM-15    歩 道   05332992 CAP-22-2215   05389754
30 FRMH30-1535 LFM-15    歩 道   05333112 CAP-22-3015   05389755
20 10 FRMH10-2035 LFM-20    T-6   05339208 CAP-19-1020   05389740
13 FRMH13-2035 LFM-20    T-2   05332772 CAP-19-1320   05389744
15 FRMH15-2035 LFM-20    T-2   05332892 CAP-19-1520   05389700
22 FRMH22-2035 LFM-20    歩 道   05333012 CAP-19-2220   05389703
30 FRMH30-2035 LFM-20    歩 道   05333132 CAP-19-3020   05389706
25 10 FRMH10-2535 LFM-25    T-20   05339210 CAP-19-1025   05389741
13 FRMH13-2535 LFM-25    T-14   05332792 CAP-19-1325   05389745
15 FRMH15-2535 LFM-25    T-6   05332912 CAP-19-1525   05389701
22 FRMH22-2535 LFM-25    T-2   05333032 CAP-19-2225   05389704
30 FRMH30-2535 LFM-25    T-2   05333152 CAP-19-3025   05389707
32 13 FRMH13-3235 LFM-32    T-20   05332812 CAP-19-1332   05389746
15 FRMH15-3235 LFM-32    T-20   05332932 CAP-19-1532   05389702
22 FRMH22-3235 LFM-32    T-14   05333052 CAP-19-2232   05389705
30 FRMH30-3235 LFM-32    T-2   05333172 CAP-19-3032   05389708
38 22 FRMH22-3835 LFM-38    T-20   05333072 CAP-19-2238   05389712
30 FRMH30-3835 LFM-38    T-14   05333192 CAP-19-3038   05389713
50 30 FRMH30-5035 LFM-50    T-20   05333212 CAP-19-3050   05389713
350 400 15 10 FRMH10-1540 LFM-15    歩 道   05339212 CAP-22-1015   05389750
13 FRMH13-1540 LFM-15    歩 道   05332754 CAP-22-1315   05389751
15 FRMH15-1540 LFM-15    歩 道   05332874 CAP-22-1515   05389752
22 FRMH22-1540 LFM-15    歩 道   05332994 CAP-22-2215   05389754
30 FRMH30-1540 LFM-15    歩 道   05333114 CAP-22-3015   05389755
20 10 FRMH10-2040 LFM-20    T-2   05339214 CAP-19-1020   05389740
13 FRMH13-2040 LFM-20    T-2   05332774 CAP-19-1320   05389744
15 FRMH15-2040 LFM-20    T-2   05332894 CAP-19-1520   05389700
22 FRMH22-2040 LFM-20    歩 道   05333014 CAP-19-2220   05389703
30 FRMH30-2040 LFM-20    歩 道   05333134 CAP-19-3020   05389706
25 10 FRMH10-2540 LFM-25    T-14   05339216 CAP-19-1025   05389741
13 FRMH13-2540 LFM-25    T-6   05332794 CAP-19-1325   05389745
15 FRMH15-2540 LFM-25    T-2   05332914 CAP-19-1525   05389701
22 FRMH22-2540 LFM-25    T-2   05333034 CAP-19-2225   05389704
30 FRMH30-2540 LFM-25    歩 道   05333154 CAP-19-3025   05389707
32 10 FRMH10-3240 LFM-32    T-20   05339218 CAP-19-1032   05389742
13 FRMH13-3240 LFM-32    T-20   05332814 CAP-19-1332   05389746
15 FRMH15-3240 LFM-32    T-14   05332934 CAP-19-1532   05389702
22 FRMH22-3240 LFM-32    T-2   05333054 CAP-19-2232   05389705
30 FRMH30-3240 LFM-32    T-2   05333174 CAP-19-3032   05389708
38 15 FRMH15-3840 LFM-38    T-20   05332954 CAP-19-1538   05389711
22 FRMH22-3840 LFM-38    T-14   05333074 CAP-19-2238   05389712
30 FRMH30-3840 LFM-38    T-6   05333194 CAP-19-3038   05389713
50 22 FRMH22-5040 LFM-50    T-20   05333094 CAP-19-2250   05389712
30 FRMH30-5040 LFM-50    T-20   05333214 CAP-19-3050   05389713
400 450 15 10 FRMH10-1545 LFM-15    歩 道   05339220 CAP-22-1015   05389750
13 FRMH13-1545 LFM-15    歩 道   05332756 CAP-22-1315   05389751
15 FRMH15-1545 LFM-15    歩 道   05332876 CAP-22-1515   05389752
22 FRMH22-1545 LFM-15    歩 道   05332996 CAP-22-2215   05389754
30 FRMH30-1545 LFM-15    歩 道   05333116 CAP-22-3015   05389755
20 10 FRMH10-2045 LFM-20    T-2   05339222 CAP-19-1020   05389740
13 FRMH13-2045 LFM-20    T-2   05332776 CAP-19-1320   05389744
15 FRMH15-2045 LFM-20    歩 道   05332896 CAP-19-1520   05389700
22 FRMH22-2045 LFM-20    歩 道   05333016 CAP-19-2220   05389703
30 FRMH30-2045 LFM-20    歩 道   05333136 CAP-19-3020   05389706
25 10 FRMH10-2545 LFM-25    T-6   05339224 CAP-19-1025   05389741
13 FRMH13-2545 LFM-25    T-2   05332796 CAP-19-1325   05389745
15 FRMH15-2545 LFM-25    T-2   05332916 CAP-19-1525   05389701
22 FRMH22-2545 LFM-25    T-2   05333036 CAP-19-2225   05389704
30 FRMH30-2545 LFM-25    歩 道   05333156 CAP-19-3025   05389707
32 10 FRMH10-3245 LFM-32    T-20   05339226 CAP-19-1032   05389742
13 FRMH13-3245 LFM-32    T-14   05332816 CAP-19-1332   05389746
15 FRMH15-3245 LFM-32    T-14   05332936 CAP-19-1532   05389702
22 FRMH22-3245 LFM-32    T-2   05333056 CAP-19-2232   05389705
30 FRMH30-3245 LFM-32    T-2   05333176 CAP-19-3032   05389708
38 13 FRMH13-3845 LFM-38    T-20   05332836 CAP-19-1338   05389747
15 FRMH15-3845 LFM-38    T-20   05332956 CAP-19-1538   05389711
22 FRMH22-3845 LFM-38    T-14   05333076 CAP-19-2238   05389712
30 FRMH30-3845 LFM-38    T-2   05333196 CAP-19-3038   05389713
50 22 FRMH22-5045 LFM-50    T-20   05333096 CAP-19-2250   05389712
30 FRMH30-5045 LFM-50    T-14   05333216 CAP-19-3050   05389713
450 500 15 10 FRMH10-1550 LFM-15    歩 道   05339228 CAP-22-1015   05389750
13 FRMH13-1550 LFM-15    歩 道   05332758 CAP-22-1315   05389751
15 FRMH15-1550 LFM-15    歩 道   05332878 CAP-22-1515   05389752
22 FRMH22-1550 LFM-15    歩 道   05332998 CAP-22-2215   05389754
30 FRMH30-1550 LFM-15    歩 道   05333118 CAP-22-3015   05389755
20 10 FRMH10-2050 LFM-20    T-2   05339230 CAP-19-1020   05389740
13 FRMH13-2050 LFM-20    歩 道   05332778 CAP-19-1320   05389744
15 FRMH15-2050 LFM-20    歩 道   05332898 CAP-19-1520   05389700
22 FRMH22-2050 LFM-20    歩 道   05333018 CAP-19-2220   05389703
30 FRMH30-2050 LFM-20    歩 道   05333138 CAP-19-3020   05389706
25 10 FRMH10-2550 LFM-25    T-2   05339232 CAP-19-1025   05389741
13 FRMH13-2550 LFM-25    T-2   05332798 CAP-19-1325   05389745
15 FRMH15-2550 LFM-25    T-2   05332918 CAP-19-1525   05389701
22 FRMH22-2550 LFM-25    歩 道   05333038 CAP-19-2225   05389704
30 FRMH30-2550 LFM-25    歩 道   05333158 CAP-19-3025   05389707
32 10 FRMH10-3250 LFM-32    T-14   05339234 CAP-19-1032   05389742
13 FRMH13-3250 LFM-32    T-14   05332818 CAP-19-1332   05389746
15 FRMH15-3250 LFM-32    T-6   05332938 CAP-19-1532   05389702
22 FRMH22-3250 LFM-32    T-2   05333058 CAP-19-2232   05389705
30 FRMH30-3250 LFM-32    T-2   05333178 CAP-19-3032   05389708
38 10 FRMH10-3850 LFM-38    T-20   05339236 CAP-19-1038   05389743
13 FRMH13-3850 LFM-38    T-20   05332838 CAP-19-1338   05389747
15 FRMH15-3850 LFM-38    T-14   05332958 CAP-19-1538   05389711
22 FRMH22-3850 LFM-38    T-6   05333078 CAP-19-2238   05389712
30 FRMH30-3850 LFM-38    T-2   05333198 CAP-19-3038   05389713
50 15 FRMH15-5050 LFM-50    T-20   05332978 CAP-19-1550   05389711
22 FRMH22-5050 LFM-50    T-20   05333098 CAP-19-2250   05389712
30 FRMH30-5050 LFM-50    T-14   05333218 CAP-19-3050   05389713
500 550 15 10 FRMH10-1555 LFM-15    歩 道   05339238 CAP-22-1015   05389750
13 FRMH13-1555 LFM-15    歩 道   05332760 CAP-22-1315   05389751
15 FRMH15-1555 LFM-15    歩 道   05332880 CAP-22-1515   05389752
22 FRMH22-1555 LFM-15    歩 道   05333000 CAP-22-2215   05389754
30 FRMH30-1555 LFM-15    歩 道   05333120 CAP-22-3015   05389755
20 10 FRMH10-2055 LFM-20    T-2   05339240 CAP-19-1020   05389740
13 FRMH13-2055 LFM-20    歩 道   05332780 CAP-19-1320   05389744
15 FRMH15-2055 LFM-20    歩 道   05332900 CAP-19-1520   05389700
22 FRMH22-2055 LFM-20    歩 道   05333020 CAP-19-2220   05389703
30 FRMH30-2055 LFM-20    歩 道   05333140 CAP-19-3020   05389706
25 10 FRMH10-2555 LFM-25    T-2   05339242 CAP-19-1025   05389741
13 FRMH13-2555 LFM-25    T-2   05332800 CAP-19-1325   05389745
15 FRMH15-2555 LFM-25    T-2   05332920 CAP-19-1525   05389701
22 FRMH22-2555 LFM-25    歩 道   05333040 CAP-19-2225   05389704
30 FRMH30-2555 LFM-25    歩 道   05333160 CAP-19-3025   05389707
32 10 FRMH10-3255 LFM-32    T-14   05339244 CAP-19-1032   05389742
13 FRMH13-3255 LFM-32    T-6   05332820 CAP-19-1332   05389746
15 FRMH15-3255 LFM-32    T-2   05332940 CAP-19-1532   05389702
22 FRMH22-3255 LFM-32    T-2   05333060 CAP-19-2232   05389705
30 FRMH30-3255 LFM-32    歩 道   05333180 CAP-19-3032   05389708
38 10 FRMH10-3855 LFM-38    T-20   05339246 CAP-19-1038   05389743
13 FRMH13-3855 LFM-38    T-14   05332840 CAP-19-1338   05389747
15 FRMH15-3855 LFM-38    T-14   05332960 CAP-19-1538   05389711
22 FRMH22-3855 LFM-38    T-2   05333080 CAP-19-2238   05389712
30 FRMH30-3855 LFM-38    T-2   05333200 CAP-19-3038   05389713
50 13 FRMH13-5055 LFM-50    T-20   05332860 CAP-19-1350   05389747
15 FRMH15-5055 LFM-50    T-20   05332980 CAP-19-1550   05389711
22 FRMH22-5055 LFM-50    T-14   05333100 CAP-19-2250   05389712
30 FRMH30-5055 LFM-50    T-6   05333220 CAP-19-3050   05389713
550 600 15 10 FRMH10-1560 LFM-15    歩 道   05339248 CAP-22-1015   05389750
13 FRMH13-1560 LFM-15    歩 道   05332762 CAP-22-1315   05389751
15 FRMH15-1560 LFM-15    歩 道   05332882 CAP-22-1515   05389752
22 FRMH22-1560 LFM-15    歩 道   05333002 CAP-22-2215   05389754
30 FRMH30-1560 LFM-15    歩 道   05333122 CAP-22-3015   05389755
20 10 FRMH10-2060 LFM-20    歩 道   05339250 CAP-19-1020   05389740
13 FRMH13-2060 LFM-20    歩 道   05332782 CAP-19-1320   05389744
15 FRMH15-2060 LFM-20    歩 道   05332902 CAP-19-1520   05389700
22 FRMH22-2060 LFM-20    歩 道   05333022 CAP-19-2220   05389703
30 FRMH30-2060 LFM-20    歩 道   05333142 CAP-19-3020   05389706
25 10 FRMH10-2560 LFM-25    T-2   05339252 CAP-19-1025   05389741
13 FRMH13-2560 LFM-25    T-2   05332802 CAP-19-1325   05389745
15 FRMH15-2560 LFM-25    歩 道   05332922 CAP-19-1525   05389701
22 FRMH22-2560 LFM-25    歩 道   05333042 CAP-19-2225   05389704
30 FRMH30-2560 LFM-25    歩 道   05333162 CAP-19-3025   05389707
32 10 FRMH10-3260 LFM-32    T-14   05339254 CAP-19-1032   05389742
13 FRMH13-3260 LFM-32    T-2   05332822 CAP-19-1332   05389746
15 FRMH15-3260 LFM-32    T-2   05332942 CAP-19-1532   05389702
22 FRMH22-3260 LFM-32    T-2   05333062 CAP-19-2232   05389705
30 FRMH30-3260 LFM-32    歩 道   05333182 CAP-19-3032   05389708
38 10 FRMH10-3860 LFM-38    T-20   05339256 CAP-19-1038   05389743
13 FRMH13-3860 LFM-38    T-14   05332842 CAP-19-1338   05389747
15 FRMH15-3860 LFM-38    T-14   05332962 CAP-19-1538   05389711
22 FRMH22-3860 LFM-38    T-2   05333082 CAP-19-2238   05389712
30 FRMH30-3860 LFM-38    T-2   05333202 CAP-19-3038   05389713
50 13 FRMH13-5060 LFM-50    T-20   05332862 CAP-19-1350   05389747
15 FRMH15-5060 LFM-50    T-20   05332982 CAP-19-1550   05389711
22 FRMH22-5060 LFM-50    T-14   05333102 CAP-19-2250   05389712
30 FRMH30-5060 LFM-50    T-2   05333222 CAP-19-3050   05389713
600 650 15 10 FRMH10-1565 LFM-15    歩 道   05339258 CAP-22-1015   05389750
13 FRMH13-1565 LFM-15    歩 道   05332764 CAP-22-1315   05389751
15 FRMH15-1565 LFM-15    歩 道   05332884 CAP-22-1515   05389752
22 FRMH22-1565 LFM-15    歩 道   05333004 CAP-22-2215   05389754
30 FRMH30-1565 LFM-15    歩 道   05333124 CAP-22-3015   05389755
20 10 FRMH10-2065 LFM-20    歩 道   05339260 CAP-19-1020   05389740
13 FRMH13-2065 LFM-20    歩 道   05332784 CAP-19-1320   05389744
15 FRMH15-2065 LFM-20    歩 道   05332904 CAP-19-1520   05389700
22 FRMH22-2065 LFM-20    歩 道   05333024 CAP-19-2220   05389703
30 FRMH30-2065 LFM-20    歩 道   05333144 CAP-19-3020   05389706
25 10 FRMH10-2565 LFM-25    T-2   05339262 CAP-19-1025   05389741
13 FRMH13-2565 LFM-25    T-2   05332804 CAP-19-1325   05389745
15 FRMH15-2565 LFM-25    歩 道   05332924 CAP-19-1525   05389701
22 FRMH22-2565 LFM-25    歩 道   05333044 CAP-19-2225   05389704
30 FRMH30-2565 LFM-25    歩 道   05333164 CAP-19-3025   05389707
32 10 FRMH10-3265 LFM-32    T-6   05339264 CAP-19-1032   05389742
13 FRMH13-3265 LFM-32    T-2   05332824 CAP-19-1332   05389746
15 FRMH15-3265 LFM-32    T-2   05332944 CAP-19-1532   05389702
22 FRMH22-3265 LFM-32    歩 道   05333064 CAP-19-2232   05389705
30 FRMH30-3265 LFM-32    歩 道   05333184 CAP-19-3032   05389708
38 10 FRMH10-3865 LFM-38    T-14   05339266 CAP-19-1038   05389743
13 FRMH13-3865 LFM-38    T-14   05332844 CAP-19-1338   05389747
15 FRMH15-3865 LFM-38    T-6   05332964 CAP-19-1538   05389711
22 FRMH22-3865 LFM-38    T-2   05333084 CAP-19-2238   05389712
30 FRMH30-3865 LFM-38    T-2   05333204 CAP-19-3038   05389713
50 10 FRMH10-5065 LFM-50    T-20   05339268 CAP-19-1050   05389743
13 FRMH13-5065 LFM-50    T-20   05332864 CAP-19-1350   05389747
15 FRMH15-5065 LFM-50    T-20   05332984 CAP-19-1550   05389711
22 FRMH22-5065 LFM-50    T-14   05333104 CAP-19-2250   05389712
30 FRMH30-5065 LFM-50    T-2   05333224 CAP-19-3050   05389713
オプション部品 開閉具 ボックススパナ（M8用） MF-13   02369813
フック（ステンレスグレーチング全般） MF-20   02369820
4-1-11
▲PAGE TOP
