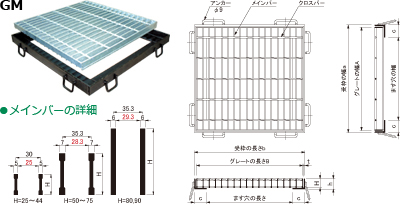

角ます蓋　横断溝用
←№65カタログ 6-20ページ
〈公共建築協会評価品 T-2~T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●リーブスクリーン
6-34
関連ページ（詳細ページ）
●オプション部品
6-5
●リーブスクリーン
6-34
蓋・四方受枠 単体定価・コード№・オプション部品
ます穴
□㎜		 H
㎜ 		型　式 蓋、枠 セット 適用荷重　横断 衝撃なし 承 認 図 参 考 図 : めっき枠
★印は蓋2枚割 定価／組 コード№ T-2 T-6 T-14 T-20 T-25 別途お見積りいたします
300 25 GM25-33   04308320 ●
38 GM38-33   04308340   ● ●
44 GM44-33   04308350       ●
50 GM50-33   04308360         ●
400 32 GM32-44   04308430 ●
44 GM44-44   04308450   ● ●
50 GM50-44   04308460       ●
55 GM55-44   04308470         ●
450 32 GM32-45   04308230 ●
50 GM50-45   04308260   ● ●
55 GM55-45   04308270       ●
60 GM60-45   04308280         ●
500 38 GM38-55   04308540 ●
50 GM50-55   04308560   ● ●
55 GM55-55   04308570       ●
65 GM65-55   04308580         ●
600 38 GM38-66   04308640 ●
55 GM55-66   04308670   ● ●
65 GM65-66   04308680       ●
75 GM75-66   04308690         ●
700 44 GM44-77   04308750 ●
60 GM60-77   04308755   ● ●
75 GM75-77   04308790       ● ●
800 44 GM44-88   04308850 ●
65 GM65-88   04308880   ● ●
75 GM75-88   04308890       ●
90 GM90-88   04308897         ●
900 50 GM50-99   04308960 ●
65 GM65-99   04308980   ● ●
80 GM80-99   04308995       ●
90 GM90-99   04309000         ●
1000 50 ★GM50-10   04309060 ●
75 ★GM75-10   04309090   ● ●
90 ★GM90-10   04309095       ●
ます穴
□㎜		 H
㎜ 		型　式 蓋 単 体 四方受枠 単体 オプション部品
★印は蓋2枚割 定価／枚 コード№ 定　価 コード№ 品　名 型　式 定価／個 コード№
300 25 GM25-33   04338322   04338326 クサリ C4CA-50   04300050
38 GM38-33   04338342   04338346
44 GM44-33   04338352   04338356
50 GM50-33   04338362   04338361
400 32 GM32-44   04338432   04338436
44 GM44-44   04338452   04338456
50 GM50-44   04338462   04338461
55 GM55-44   04338472   04338471
450 32 GM32-45   04338232   04338236
50 GM50-45   04338262   04338261
55 GM55-45   04338272   04338271
60 GM60-45   04338282   04338281
500 38 GM38-55   04338542   04338546
50 GM50-55   04338562   04338561
55 GM55-55   04338572   04338571
65 GM65-55   04338582   04338581
600 38 GM38-66   04338642   04338646
55 GM55-66   04338672   04338671
65 GM65-66   04338682   04338681
75 GM75-66   04338692   04338691
700 44 GM44-77   04338752   04338746
60 GM60-77   04338757   04338756
75 GM75-77   04338792   04338791
800 44 GM44-88   04338852   04338856
65 GM65-88   04338882   04338881
75 GM75-88   04338892   04338891
90 GM90-88   04338897   04338896
900 50 GM50-99   04338962   04338961
65 GM65-99   04338982   04338981
80 GM80-99   04338997   04338996
90 GM90-99   04339002   04339001
1000 50 ★GM50-10   04339062   04339061
  04339063
75 ★GM75-10   04339092   04339091
  04339093
90 ★GM90-10   04339097   04339096
  04339098
6-20
