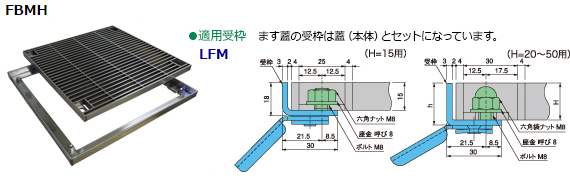

フラットバー ボルト固定式 ます蓋用
←№65カタログ 4-1-11ページ
固定式　ノーマルタイプ
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品 承認図
4-2-11
●寸法表　横断衝撃なし
ます穴
□㎜		 蓋幅
□㎜		 高さ
㎜		 ピッチ
㎜		 ます蓋セット (蓋+四方受枠) オプション部品　（↓開閉具）
蓋：FBMH 四方受枠 承 認 図 適用
荷重		 定 価／組 コード№ ボルトキャップ
型　式 定価／個 コード№
250 300 15 10 FBMH10-1530 LFM-15    T-2   05338720 CAP-22-1015   05389750
13 FBMH13-1530 LFM-15    T-2   05351920 CAP-22-1315   05389751
15 FBMH15-1530 LFM-15    T-2   05352800 CAP-22-1515   05389752
22 FBMH22-1530 LFM-15    歩 道   05353760 CAP-22-2215   05389754
30 FBMH30-1530 LFM-15    歩 道   05354760 CAP-22-3015   05389755
20 10 FBMH10-2030 LFM-20    T-14   05338722 CAP-19-1020   05389740
13 FBMH13-2030 LFM-20    T-6   05351922 CAP-19-1320   05389744
15 FBMH15-2030 LFM-20    T-2   05352802 CAP-19-1520   05389700
22 FBMH22-2030 LFM-20    T-2   05353762 CAP-19-2220   05389703
30 FBMH30-2030 LFM-20    歩 道   05354762 CAP-19-3020   05389706
25 10 FBMH10-2530 LFM-25    T-20   05338724 CAP-19-1025   05389741
13 FBMH13-2530 LFM-25    T-20   05351924 CAP-19-1325   05389745
15 FBMH15-2530 LFM-25    T-14   05352804 CAP-19-1525   05389701
22 FBMH22-2530 LFM-25    T-6   05353764 CAP-19-2225   05389704
30 FBMH30-2530 LFM-25    T-2   05354764 CAP-19-3025   05389707
32 15 FBMH15-3230 LFM-32    T-20   05352806 CAP-19-1532   05389702
22 FBMH22-3230 LFM-32    T-20   05353766 CAP-19-2232   05389705
30 FBMH30-3230 LFM-32    T-14   05354766 CAP-19-3032   05389708
38 30 FBMH30-3830 LFM-38    T-20   05354768 CAP-19-3038   05389713
300 350 15 10 FBMH10-1535 LFM-15    T-2   05338726 CAP-22-1015   05389750
13 FBMH13-1535 LFM-15    歩 道   05351926 CAP-22-1315   05389751
15 FBMH15-1535 LFM-15    歩 道   05352808 CAP-22-1515   05389752
22 FBMH22-1535 LFM-15    歩 道   05353770 CAP-22-2215   05389754
30 FBMH30-1535 LFM-15    歩 道   05354770 CAP-22-3015   05389755
20 10 FBMH10-2035 LFM-20    T-6   05338728 CAP-19-1020   05389740
13 FBMH13-2035 LFM-20    T-2   05351928 CAP-19-1320   05389744
15 FBMH15-2035 LFM-20    T-2   05352810 CAP-19-1520   05389700
22 FBMH22-2035 LFM-20    歩 道   05353772 CAP-19-2220   05389703
30 FBMH30-2035 LFM-20    歩 道   05354772 CAP-19-3020   05389706
25 10 FBMH10-2535 LFM-25    T-20   05338730 CAP-19-1025   05389741
13 FBMH13-2535 LFM-25    T-14   05351930 CAP-19-1325   05389745
15 FBMH15-2535 LFM-25    T-6   05352812 CAP-19-1525   05389701
22 FBMH22-2535 LFM-25    T-2   05353774 CAP-19-2225   05389704
30 FBMH30-2535 LFM-25    T-2   05354774 CAP-19-3025   05389707
32 13 FBMH13-3235 LFM-32    T-20   05351932 CAP-19-1332   05389746
15 FBMH15-3235 LFM-32    T-20   05352814 CAP-19-1532   05389702
22 FBMH22-3235 LFM-32    T-14   05353776 CAP-19-2232   05389705
30 FBMH30-3235 LFM-32    T-2   05354776 CAP-19-3032   05389708
38 22 FBMH22-3835 LFM-38    T-20   05353778 CAP-19-2238   05389712
30 FBMH30-3835 LFM-38    T-14   05354778 CAP-19-3038   05389713
50 30 FBMH30-5035 LFM-50    T-20   05354780 CAP-19-3050   05389713
350 400 15 10 FBMH10-1540 LFM-15    歩 道   05338732 CAP-22-1015   05389750
13 FBMH13-1540 LFM-15    歩 道   05351934 CAP-22-1315   05389751
15 FBMH15-1540 LFM-15    歩 道   05352816 CAP-22-1515   05389752
22 FBMH22-1540 LFM-15    歩 道   05353780 CAP-22-2215   05389754
30 FBMH30-1540 LFM-15    歩 道   05354790 CAP-22-3015   05389755
20 10 FBMH10-2040 LFM-20    T-2   05338734 CAP-19-1020   05389740
13 FBMH13-2040 LFM-20    T-2   05351936 CAP-19-1320   05389744
15 FBMH15-2040 LFM-20    T-2   05352818 CAP-19-1520   05389700
22 FBMH22-2040 LFM-20    歩 道   05353782 CAP-19-2220   05389703
30 FBMH30-2040 LFM-20    歩 道   05354792 CAP-19-3020   05389706
25 10 FBMH10-2540 LFM-25    T-14   05338736 CAP-19-1025   05389741
13 FBMH13-2540 LFM-25    T-6   05351938 CAP-19-1325   05389745
15 FBMH15-2540 LFM-25    T-2   05352820 CAP-19-1525   05389701
22 FBMH22-2540 LFM-25    T-2   05353784 CAP-19-2225   05389704
30 FBMH30-2540 LFM-25    歩 道   05354794 CAP-19-3025   05389707
32 10 FBMH10-3240 LFM-32    T-20   05338738 CAP-19-1032   05389742
13 FBMH13-3240 LFM-32    T-20   05351940 CAP-19-1332   05389746
15 FBMH15-3240 LFM-32    T-14   05352822 CAP-19-1532   05389702
22 FBMH22-3240 LFM-32    T-2   05353786 CAP-19-2232   05389705
30 FBMH30-3240 LFM-32    T-2   05354796 CAP-19-3032   05389708
38 15 FBMH15-3840 LFM-38    T-20   05352824 CAP-19-1538   05389711
22 FBMH22-3840 LFM-38    T-14   05353788 CAP-19-2238   05389712
30 FBMH30-3840 LFM-38    T-6   05354798 CAP-19-3038   05389713
50 22 FBMH22-5040 LFM-50    T-20   05353790 CAP-19-2250   05389712
30 FBMH30-5040 LFM-50    T-20   05354800 CAP-19-3050   05389713
400 450 15 10 FBMH10-1545 LFM-15    歩 道   05338740 CAP-22-1015   05389750
13 FBMH13-1545 LFM-15    歩 道   05351942 CAP-22-1315   05389751
15 FBMH15-1545 LFM-15    歩 道   05352826 CAP-22-1515   05389752
22 FBMH22-1545 LFM-15    歩 道   05353800 CAP-22-2215   05389754
30 FBMH30-1545 LFM-15    歩 道   05354810 CAP-22-3015   05389755
20 10 FBMH10-2045 LFM-20    T-2   05338742 CAP-19-1020   05389740
13 FBMH13-2045 LFM-20    T-2   05351944 CAP-19-1320   05389744
15 FBMH15-2045 LFM-20    歩 道   05352828 CAP-19-1520   05389700
22 FBMH22-2045 LFM-20    歩 道   05353802 CAP-19-2220   05389703
30 FBMH30-2045 LFM-20    歩 道   05354812 CAP-19-3020   05389706
25 10 FBMH10-2545 LFM-25    T-6   05338744 CAP-19-1025   05389741
13 FBMH13-2545 LFM-25    T-2   05351946 CAP-19-1325   05389745
15 FBMH15-2545 LFM-25    T-2   05352830 CAP-19-1525   05389701
22 FBMH22-2545 LFM-25    T-2   05353804 CAP-19-2225   05389704
30 FBMH30-2545 LFM-25    歩 道   05354814 CAP-19-3025   05389707
32 10 FBMH10-3245 LFM-32    T-20   05338746 CAP-19-1032   05389742
13 FBMH13-3245 LFM-32    T-14   05351948 CAP-19-1332   05389746
15 FBMH15-3245 LFM-32    T-14   05352832 CAP-19-1532   05389702
22 FBMH22-3245 LFM-32    T-2   05353806 CAP-19-2232   05389705
30 FBMH30-3245 LFM-32    T-2   05354816 CAP-19-3032   05389708
38 13 FBMH13-3845 LFM-38    T-20   05351950 CAP-19-1338   05389747
15 FBMH15-3845 LFM-38    T-20   05352834 CAP-19-1538   05389711
22 FBMH22-3845 LFM-38    T-14   05353808 CAP-19-2238   05389712
30 FBMH30-3845 LFM-38    T-2   05354818 CAP-19-3038   05389713
50 22 FBMH22-5045 LFM-50    T-20   05353810 CAP-19-2250   05389712
30 FBMH30-5045 LFM-50    T-14   05354820 CAP-19-3050   05389713
450 500 15 10 FBMH10-1550 LFM-15    歩 道   05338748 CAP-22-1015   05389750
13 FBMH13-1550 LFM-15    歩 道   05351952 CAP-22-1315   05389751
15 FBMH15-1550 LFM-15    歩 道   05352836 CAP-22-1515   05389752
22 FBMH22-1550 LFM-15    歩 道   05353820 CAP-22-2215   05389754
30 FBMH30-1550 LFM-15    歩 道   05354830 CAP-22-3015   05389755
20 10 FBMH10-2050 LFM-20    T-2   05338750 CAP-19-1020   05389740
13 FBMH13-2050 LFM-20    歩 道   05351954 CAP-19-1320   05389744
15 FBMH15-2050 LFM-20    歩 道   05352838 CAP-19-1520   05389700
22 FBMH22-2050 LFM-20    歩 道   05353822 CAP-19-2220   05389703
30 FBMH30-2050 LFM-20    歩 道   05354832 CAP-19-3020   05389706
25 10 FBMH10-2550 LFM-25    T-2   05338752 CAP-19-1025   05389741
13 FBMH13-2550 LFM-25    T-2   05351956 CAP-19-1325   05389745
15 FBMH15-2550 LFM-25    T-2   05352840 CAP-19-1525   05389701
22 FBMH22-2550 LFM-25    歩 道   05353824 CAP-19-2225   05389704
30 FBMH30-2550 LFM-25    歩 道   05354834 CAP-19-3025   05389707
32 10 FBMH10-3250 LFM-32    T-14   05338754 CAP-19-1032   05389742
13 FBMH13-3250 LFM-32    T-14   05351958 CAP-19-1332   05389746
15 FBMH15-3250 LFM-32    T-6   05352842 CAP-19-1532   05389702
22 FBMH22-3250 LFM-32    T-2   05353826 CAP-19-2232   05389705
30 FBMH30-3250 LFM-32    T-2   05354836 CAP-19-3032   05389708
38 10 FBMH10-3850 LFM-38    T-20   05338756 CAP-19-1038   05389743
13 FBMH13-3850 LFM-38    T-20   05351960 CAP-19-1338   05389747
15 FBMH15-3850 LFM-38    T-14   05352844 CAP-19-1538   05389711
22 FBMH22-3850 LFM-38    T-6   05353828 CAP-19-2238   05389712
30 FBMH30-3850 LFM-38    T-2   05354838 CAP-19-3038   05389713
50 15 FBMH15-5050 LFM-50    T-20   05352846 CAP-19-1550   05389711
22 FBMH22-5050 LFM-50    T-20   05353830 CAP-19-2250   05389712
30 FBMH30-5050 LFM-50    T-14   05354840 CAP-19-3050   05389713
500 550 15 10 FBMH10-1555 LFM-15    歩 道   05338758 CAP-22-1015   05389750
13 FBMH13-1555 LFM-15    歩 道   05351962 CAP-22-1315   05389751
15 FBMH15-1555 LFM-15    歩 道   05352848 CAP-22-1515   05389752
22 FBMH22-1555 LFM-15    歩 道   05353840 CAP-22-2215   05389754
30 FBMH30-1555 LFM-15    歩 道   05354850 CAP-22-3015   05389755
20 10 FBMH10-2055 LFM-20    T-2   05338760 CAP-19-1020   05389740
13 FBMH13-2055 LFM-20    歩 道   05351964 CAP-19-1320   05389744
15 FBMH15-2055 LFM-20    歩 道   05352850 CAP-19-1520   05389700
22 FBMH22-2055 LFM-20    歩 道   05353842 CAP-19-2220   05389703
30 FBMH30-2055 LFM-20    歩 道   05354852 CAP-19-3020   05389706
25 10 FBMH10-2555 LFM-25    T-2   05338762 CAP-19-1025   05389741
13 FBMH13-2555 LFM-25    T-2   05351966 CAP-19-1325   05389745
15 FBMH15-2555 LFM-25    T-2   05352852 CAP-19-1525   05389701
22 FBMH22-2555 LFM-25    歩 道   05353844 CAP-19-2225   05389704
30 FBMH30-2555 LFM-25    歩 道   05354854 CAP-19-3025   05389707
32 10 FBMH10-3255 LFM-32    T-14   05338764 CAP-19-1032   05389742
13 FBMH13-3255 LFM-32    T-6   05351968 CAP-19-1332   05389746
15 FBMH15-3255 LFM-32    T-2   05352854 CAP-19-1532   05389702
22 FBMH22-3255 LFM-32    T-2   05353846 CAP-19-2232   05389705
30 FBMH30-3255 LFM-32    歩 道   05354856 CAP-19-3032   05389708
38 10 FBMH10-3855 LFM-38    T-20   05338766 CAP-19-1038   05389743
13 FBMH13-3855 LFM-38    T-14   05351970 CAP-19-1338   05389747
15 FBMH15-3855 LFM-38    T-14   05352856 CAP-19-1538   05389711
22 FBMH22-3855 LFM-38    T-2   05353848 CAP-19-2238   05389712
30 FBMH30-3855 LFM-38    T-2   05354858 CAP-19-3038   05389713
50 13 FBMH13-5055 LFM-50    T-20   05351972 CAP-19-1350   05389747
15 FBMH15-5055 LFM-50    T-20   05352858 CAP-19-1550   05389711
22 FBMH22-5055 LFM-50    T-14   05353850 CAP-19-2250   05389712
30 FBMH30-5055 LFM-50    T-6   05354860 CAP-19-3050   05389713
550 600 15 10 FBMH10-1560 LFM-15    歩 道   05338768 CAP-22-1015   05389750
13 FBMH13-1560 LFM-15    歩 道   05351974 CAP-22-1315   05389751
15 FBMH15-1560 LFM-15    歩 道   05352860 CAP-22-1515   05389752
22 FBMH22-1560 LFM-15    歩 道   05353860 CAP-22-2215   05389754
30 FBMH30-1560 LFM-15    歩 道   05354870 CAP-22-3015   05389755
20 10 FBMH10-2060 LFM-20    歩 道   05338770 CAP-19-1020   05389740
13 FBMH13-2060 LFM-20    歩 道   05351976 CAP-19-1320   05389744
15 FBMH15-2060 LFM-20    歩 道   05352862 CAP-19-1520   05389700
22 FBMH22-2060 LFM-20    歩 道   05353862 CAP-19-2220   05389703
30 FBMH30-2060 LFM-20    歩 道   05354872 CAP-19-3020   05389706
25 10 FBMH10-2560 LFM-25    T-2   05338772 CAP-19-1025   05389741
13 FBMH13-2560 LFM-25    T-2   05351978 CAP-19-1325   05389745
15 FBMH15-2560 LFM-25    歩 道   05352864 CAP-19-1525   05389701
22 FBMH22-2560 LFM-25    歩 道   05353864 CAP-19-2225   05389704
30 FBMH30-2560 LFM-25    歩 道   05354874 CAP-19-3025   05389707
32 10 FBMH10-3260 LFM-32    T-14   05338774 CAP-19-1032   05389742
13 FBMH13-3260 LFM-32    T-2   05351980 CAP-19-1332   05389746
15 FBMH15-3260 LFM-32    T-2   05352866 CAP-19-1532   05389702
22 FBMH22-3260 LFM-32    T-2   05353866 CAP-19-2232   05389705
30 FBMH30-3260 LFM-32    歩 道   05354876 CAP-19-3032   05389708
38 10 FBMH10-3860 LFM-38    T-20   05338776 CAP-19-1038   05389743
13 FBMH13-3860 LFM-38    T-14   05351982 CAP-19-1338   05389747
15 FBMH15-3860 LFM-38    T-14   05352868 CAP-19-1538   05389711
22 FBMH22-3860 LFM-38    T-2   05353868 CAP-19-2238   05389712
30 FBMH30-3860 LFM-38    T-2   05354878 CAP-19-3038   05389713
50 13 FBMH13-5060 LFM-50    T-20   05351984 CAP-19-1350   05389747
15 FBMH15-5060 LFM-50    T-20   05352870 CAP-19-1550   05389711
22 FBMH22-5060 LFM-50    T-14   05353870 CAP-19-2250   05389712
30 FBMH30-5060 LFM-50    T-2   05354880 CAP-19-3050   05389713
600 650 15 10 FBMH10-1565 LFM-15    歩 道   05338778 CAP-22-1015   05389750
13 FBMH13-1565 LFM-15    歩 道   05351986 CAP-22-1315   05389751
15 FBMH15-1565 LFM-15    歩 道   05352872 CAP-22-1515   05389752
22 FBMH22-1565 LFM-15    歩 道   05353880 CAP-22-2215   05389754
30 FBMH30-1565 LFM-15    歩 道   05354890 CAP-22-3015   05389755
20 10 FBMH10-2065 LFM-20    歩 道   05338780 CAP-19-1020   05389740
13 FBMH13-2065 LFM-20    歩 道   05351988 CAP-19-1320   05389744
15 FBMH15-2065 LFM-20    歩 道   05352874 CAP-19-1520   05389700
22 FBMH22-2065 LFM-20    歩 道   05353882 CAP-19-2220   05389703
30 FBMH30-2065 LFM-20    歩 道   05354892 CAP-19-3020   05389706
25 10 FBMH10-2565 LFM-25    T-2   05338782 CAP-19-1025   05389741
13 FBMH13-2565 LFM-25    T-2   05351990 CAP-19-1325   05389745
15 FBMH15-2565 LFM-25    歩 道   05352876 CAP-19-1525   05389701
22 FBMH22-2565 LFM-25    歩 道   05353884 CAP-19-2225   05389704
30 FBMH30-2565 LFM-25    歩 道   05354894 CAP-19-3025   05389707
32 10 FBMH10-3265 LFM-32    T-6   05338784 CAP-19-1032   05389742
13 FBMH13-3265 LFM-32    T-2   05351992 CAP-19-1332   05389746
15 FBMH15-3265 LFM-32    T-2   05352878 CAP-19-1532   05389702
22 FBMH22-3265 LFM-32    歩 道   05353886 CAP-19-2232   05389705
30 FBMH30-3265 LFM-32    歩 道   05354896 CAP-19-3032   05389708
38 10 FBMH10-3865 LFM-38    T-14   05338786 CAP-19-1038   05389743
13 FBMH13-3865 LFM-38    T-14   05351994 CAP-19-1338   05389747
15 FBMH15-3865 LFM-38    T-6   05352880 CAP-19-1538   05389711
22 FBMH22-3865 LFM-38    T-2   05353888 CAP-19-2238   05389712
30 FBMH30-3865 LFM-38    T-2   05354898 CAP-19-3038   05389713
50 10 FBMH10-5065 LFM-50    T-20   05338788 CAP-19-1050   05389743
13 FBMH13-5065 LFM-50    T-20   05351996 CAP-19-1350   05389747
15 FBMH15-5065 LFM-50    T-20   05352882 CAP-19-1550   05389711
22 FBMH22-5065 LFM-50    T-14   05353890 CAP-19-2250   05389712
30 FBMH30-5065 LFM-50    T-2   05354900 CAP-19-3050   05389713
オプション部品 開閉具 ボックススパナ（M8用） MF-13   02369813
フック（ステンレスグレーチング全般） MF-20   02369820
4-1-11
▲PAGE TOP
