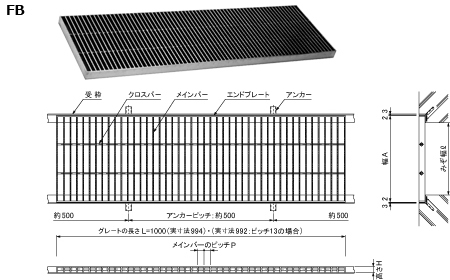

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　横断衝撃あり・側溝衝撃なし

みぞ幅 ㎜	蓋幅 ㎜	高さ ㎜	ピッチ ㎜	型　式	承 認 図	適用荷重		蓋		適用受枠
						横断溝	側溝用	定 価／枚	コード№	型　式	定 価／m	コード№
100	150	15	10	FB10-1515		T-20	T-20		05348930	LS-15		05389000
			13	FB13-1515		T-20	T-20		05350016
			15	FB15-1515		T-20	T-20		05350210
			22	FB22-1515		T-14	T-20		05350510
			30	FB30-1515		T-14	T-20		05350710
		20	10	FB10-2015		T-20	T-20		05348931	LS-20		05389001
			13	FB13-2015		T-20	T-20		05350011
			15	FB15-2015		T-20	T-20		05350211
			22	FB22-2015		T-20	T-20		05350511
			30	FB30-2015		T-20	T-20		05350711
150	200	15	10	FB10-1520		T-14	T-20		05348940	LS-15		05389000
			13	FB13-1520		T-14	T-20		05350020
			15	FB15-1520		T-6	T-14		05350220
			22	FB22-1520		T-2	T-2		05350520
			30	FB30-1520		T-2	T-2		05350720
		20	10	FB10-2020		T-20	T-20		05348941	LS-20		05389001
			13	FB13-2020		T-20	T-20		05350021
			15	FB15-2020		T-20	T-20		05350221
			22	FB22-2020		T-14	T-20		05350521
			30	FB30-2020		T-2	T-14		05350721
		25	22	FB22-2520		T-20	T-20		05350522	LS-25		05389002
			30	FB30-2520		T-14	T-20		05350722
		32	30	FB30-3220		T-20	T-20		05350723	LS-32		05389003
200	250	15	10	FB10-1525		T-2	T-14		05348950	LS-15		05389000
			13	FB13-1525		T-2	T-2		05350030
			15	FB15-1525		T-2	T-2		05350230
			22	FB22-1525		歩 道	T-2		05350530
			30	FB30-1525		歩 道	歩 道		05350730
		20	10	FB10-2025		T-14	T-20		05348951	LS-20		05389001
			13	FB13-2025		T-14	T-20		05350031
			15	FB15-2025		T-6	T-14		05350231
			22	FB22-2025		T-2	T-2		05350531
			30	FB30-2025		T-2	T-2		05350731
		25	10	FB10-2525		T-20	T-20		05348952	LS-25		05389002
			13	FB13-2525		T-20	T-20		05350032
			15	FB15-2525		T-14	T-20		05350232
			22	FB22-2525		T-6	T-14		05350532
			30	FB30-2525		T-2	T-6		05350732
		32	15	FB15-3225		T-20	T-20		05350233	LS-32		05389003
			22	FB22-3225		T-20	T-20		05350533
			30	FB30-3225		T-14	T-20		05350733
		38	30	FB30-3825		T-20	T-20		05350734	LS-38		05389004
250	300	15	10	FB10-1530		T-2	T-2		05348960	LS-15		05389000
			13	FB13-1530		歩 道	T-2		05350040
			15	FB15-1530		歩 道	T-2		05350240
			22	FB22-1530		歩 道	歩 道		05350540
			30	FB30-1530		歩 道	歩 道		05350740
		20	10	FB10-2030		T-6	T-14		05348961	LS-20		05389001
			13	FB13-2030		T-2	T-6		05350041
			15	FB15-2030		T-2	T-2		05350241
			22	FB22-2030		歩 道	T-2		05350541
			30	FB30-2030		歩 道	T-2		05350741
		25	10	FB10-2530		T-14	T-20		05348962	LS-25		05389002
			13	FB13-2530		T-14	T-20		05350042
			15	FB15-2530		T-6	T-14		05350242
			22	FB22-2530		T-2	T-2		05350542
			30	FB30-2530		T-2	T-2		05350742
		32	10	FB10-3230		T-20	T-20		05348963	LS-32		05389003
			13	FB13-3230		T-20	T-20		05350043
			15	FB15-3230		T-20	T-20		05350243
			22	FB22-3230		T-14	T-14		05350543
			30	FB30-3230		T-2	T-14		05350743
		38	22	FB22-3830		T-20	T-20		05350544	LS-38		05389004
			30	FB30-3830		T-14	T-20		05350744
		50	30	FB30-5030		T-20	T-20		05350745	LS-50		05389005
300	350	15	10	FB10-1535		歩 道	T-2		05348970	LS-15		05389000
			13	FB13-1535		歩 道	T-2		05350050
			15	FB15-1535		歩 道	歩 道		05350250
			22	FB22-1535		歩 道	歩 道		05350550
			30	FB30-1535		歩 道	歩 道		05350750
		20	10	FB10-2035		T-2	T-2		05348971	LS-20		05389001
			13	FB13-2035		T-2	T-2		05350051
			15	FB15-2035		T-2	T-2		05350251
			22	FB22-2035		歩 道	T-2		05350551
			30	FB30-2035		歩 道	歩 道		05350751
		25	10	FB10-2535		T-14	T-14		05348972	LS-25		05389002
			13	FB13-2535		T-2	T-14		05350052
			15	FB15-2535		T-2	T-6		05350252
			22	FB22-2535		T-2	T-2		05350552
			30	FB30-2535		歩 道	T-2		05350752
		32	10	FB10-3235		T-20	T-20		05348973	LS-32		05389003
			13	FB13-3235		T-14	T-20		05350053
			15	FB15-3235		T-14	T-20		05350253
			22	FB22-3235		T-2	T-6		05350553
			30	FB30-3235		T-2	T-2		05350753
		38	13	FB13-3835		T-20	T-20		05350054	LS-38		05389004
			15	FB15-3835		T-20	T-20		05350254
			22	FB22-3835		T-14	T-14		05350554
			30	FB30-3835		T-2	T-14		05350754
		50	22	FB22-5035		T-20	T-20		05350555	LS-50		05389005
			30	FB30-5035		T-14	T-20		05350755
350	400	15	10	FB10-1540		歩 道	T-2		05348980	LS-15		05389000
			13	FB13-1540		歩 道	歩 道		05350060
			15	FB15-1540		歩 道	歩 道		05350260
			22	FB22-1540		歩 道	歩 道		05350560
			30	FB30-1540		歩 道	歩 道		05350760
		20	10	FB10-2040		T-2	T-2		05348981	LS-20		05389001
			13	FB13-2040		歩 道	T-2		05350061
			15	FB15-2040		歩 道	T-2		05350261
			22	FB22-2040		歩 道	歩 道		05350561
			30	FB30-2040		歩 道	歩 道		05350761
		25	10	FB10-2540		T-2	T-6		05348982	LS-25		05389002
			13	FB13-2540		T-2	T-2		05350062
			15	FB15-2540		T-2	T-2		05350262
			22	FB22-2540		歩 道	T-2		05350562
			30	FB30-2540		歩 道	T-2		05350762
		32	10	FB10-3240		T-14	T-20		05348983	LS-32		05389003
			13	FB13-3240		T-14	T-14		05350063
			15	FB15-3240		T-6	T-14		05350263
			22	FB22-3240		T-2	T-2		05350563
			30	FB30-3240		T-2	T-2		05350763
		38	10	FB10-3840		T-20	T-20		05348984	LS-38		05389004
			13	FB13-3840		T-20	T-20		05350064
			15	FB15-3840		T-14	T-20		05350264
			22	FB22-3840		T-6	T-14		05350564
			30	FB30-3840		T-2	T-2		05350764
		50	15	FB15-5040		T-20	T-20		05350265	LS-50		05389005
			22	FB22-5040		T-20	T-20		05350565
			30	FB30-5040		T-14	T-14		05350765
400	450	15	10	FB10-1545		歩 道	歩 道		05348990	LS-15		05389000
			13	FB13-1545		歩 道	歩 道		05350070
			15	FB15-1545		歩 道	歩 道		05350270
			22	FB22-1545		歩 道	歩 道		05350570
			30	FB30-1545		歩 道	歩 道		05350770
		20	10	FB10-2045		T-2	T-2		05348991	LS-20		05389001
			13	FB13-2045		歩 道	T-2		05350071
			15	FB15-2045		歩 道	T-2		05350271
			22	FB22-2045		歩 道	歩 道		05350571
			30	FB30-2045		歩 道	歩 道		05350771
		25	10	FB10-2545		T-2	T-2		05348992	LS-25		05389002
			13	FB13-2545		T-2	T-2		05350072
			15	FB15-2545		T-2	T-2		05350272
			22	FB22-2545		歩 道	T-2		05350572
			30	FB30-2545		歩 道	歩 道		05350772
		32	10	FB10-3245		T-14	T-14		05348993	LS-32		05389003
			13	FB13-3245		T-6	T-6		05350073
			15	FB15-3245		T-2	T-6		05350273
			22	FB22-3245		T-2	T-2		05350573
			30	FB30-3245		歩 道	T-2		05350773
		38	10	FB10-3845		T-20	T-20		05348994	LS-38		05389004
			13	FB13-3845		T-14	T-14		05350074
			15	FB15-3845		T-14	T-14		05350274
			22	FB22-3845		T-2	T-6		05350574
			30	FB30-3845		T-2	T-2		05350774
		50	13	FB13-5045		T-20	T-20		05350075	LS-50		05389005
			15	FB15-5045		T-20	T-20		05350275
			22	FB22-5045		T-14	T-14		05350575
			30	FB30-5045		T-6	T-6		05350775
450	500	15	10	FB10-1550		歩 道	歩 道		05349000	LS-15		05389000
			13	FB13-1550		歩 道	歩 道		05350080
			15	FB15-1550		歩 道	歩 道		05350280
			22	FB22-1550		歩 道	歩 道		05350580
			30	FB30-1550		歩 道	歩 道		05350780
		20	10	FB10-2050		歩 道	T-2		05349001	LS-20		05389001
			13	FB13-2050		歩 道	T-2		05350081
			15	FB15-2050		歩 道	歩 道		05350281
			22	FB22-2050		歩 道	歩 道		05350581
			30	FB30-2050		歩 道	歩 道		05350781
		25	10	FB10-2550		T-2	T-2		05349002	LS-25		05389002
			13	FB13-2550		T-2	T-2		05350082
			15	FB15-2550		歩 道	T-2		05350282
			22	FB22-2550		歩 道	T-2		05350582
			30	FB30-2550		歩 道	歩 道		05350782
		32	10	FB10-3250		T-6	T-6		05349003	LS-32		05389003
			13	FB13-3250		T-2	T-6		05350083
			15	FB15-3250		T-2	T-2		05350283
			22	FB22-3250		T-2	T-2		05350583
			30	FB30-3250		歩 道	T-2		05350783
		38	10	FB10-3850		T-14	T-14		05349004	LS-38		05389004
			13	FB13-3850		T-14	T-14		05350084
			15	FB15-3850		T-6	T-6		05350284
			22	FB22-3850		T-2	T-2		05350584
			30	FB30-3850		T-2	T-2		05350784
		50	10	FB10-5050		T-20	T-20		05349005	LS-50		05389005
			13	FB13-5050		T-20	T-20		05350085
			15	FB15-5050		T-20	T-20		05350285
			22	FB22-5050		T-14	T-14		05350585
			30	FB30-5050		T-2	T-6		05350785
受枠コーナー加工費／1ヶ所											AZ05389000

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製 クサリ	CS4C2A-50	P＝10㎜用	H=15,20㎜用		05389980
	CS4C4A+KC-2S		H=25,32,38,50㎜用		05389961
	CS4C4A	P＝13,15,22,30㎜用	H=15,20,25,32㎜用		05389960
	CS4C5A		H=38,50㎜用		05389970
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝15,22,30㎜用			05389710
連結クリップ	US-9-15	P＝10,13,15,22,30㎜用	H＝15㎜用		05389682
	US-9-20		H＝20㎜用		05389683
	US-9-25		H＝25㎜用		05389684
	US-9-32		H＝32㎜用		05389685
	US-9-38		H＝38㎜用		05389686
	US-9-50		H＝50㎜用		05389687
